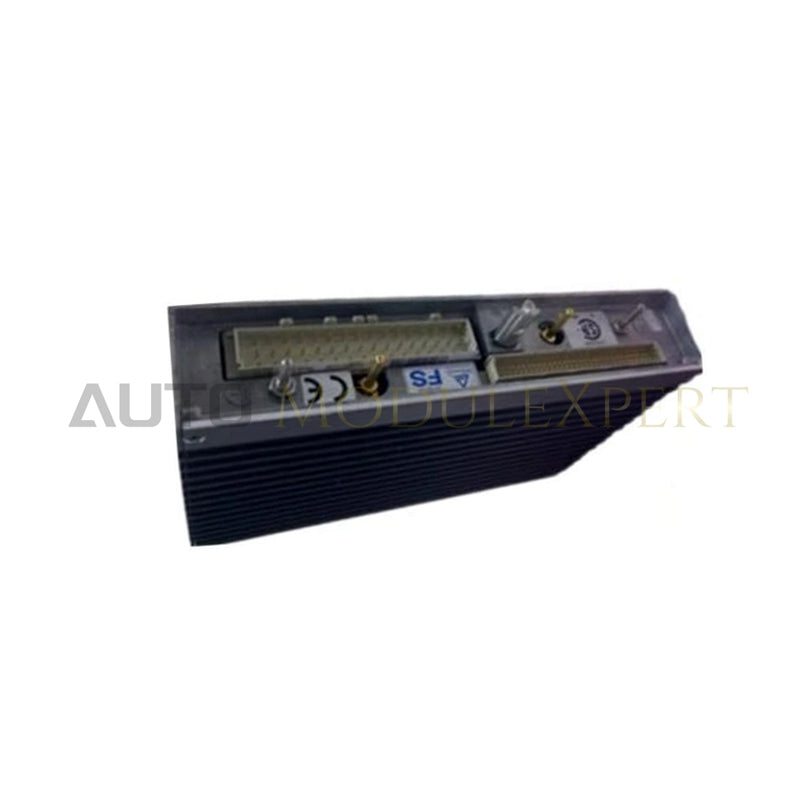

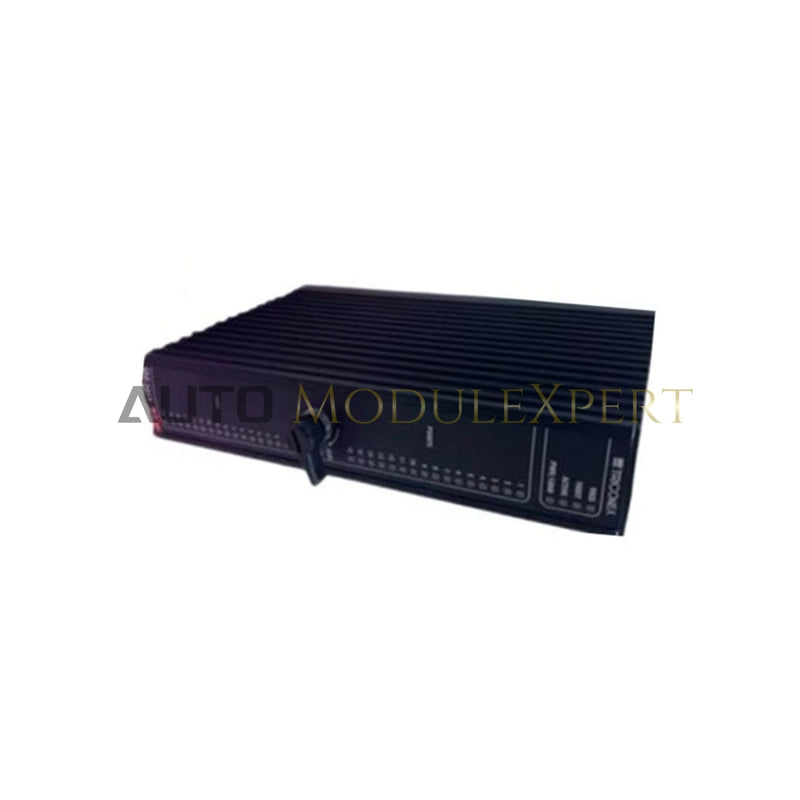

Усовершенствованный коммуникационный модуль Triconex CIM3211

Настроенный для высокоскоростного защищённого обмена данными по Ethernet в системах безопасности Triconex (SIS), Triconex CIM3211, также обозначаемый как усовершенствованный коммуникационный модуль (ECM) 3211, обеспечивает непосредственную реализацию физических и электрических соединений. Аппаратное обеспечение устанавливает детерминированные соединения по протоколу Modbus TCP между главными процессорами и внешними интерфейсами автоматизации. Построенный на основе архитектуры тройного модульного резервирования (TMR), модуль обрабатывает телеметрию полевой шины, диагностическую телеметрию и сетевые кадры однорангового обмена по изолированным каналам, устраняя единичные точки отказа в работе системы.

Расшифровка суффиксов и матрица моделей

Технические характеристики

Тройное модульное резервирование (TMR) и реализация SIL3

Модуль 3211 напрямую интегрируется в архитектуру безопасности Triconex, используя тройное модульное резервирование (TMR) с механизмами голосования 2oo3 на изолированных внутренних шинах. Каждый обрабатываемый модулем коммуникационный кадр проходит строгую аппаратную проверку отказоустойчивости, предотвращающую искажение логики системы из-за кратковременных ошибок связи. Комплексная гальваническая изоляция всех каналов интерфейсов Ethernet защищает внутреннюю логику шины от высоковольтных импульсных перенапряжений в полевых цепях. При внутренней аппаратной неисправности модуль детерминированно переходит в безопасное состояние, изолируя неисправность без нарушения работы соседних коммуникационных интерфейсов шасси и без ложного срабатывания активных контуров безопасности.

Часто задаваемые вопросы

В: Поддерживает ли модуль 3211 замену в режиме онлайн без отключения питания во время работы TMR? О: Да, модуль поддерживает установку и извлечение под напряжением (горячую замену) при включённом шасси Triconex. После установки активные главные процессоры проверяют версию встроенного ПО и автоматически запускают синхронизацию памяти без прерывания работы системы безопасности.

В: Как модуль 3211 обеспечивает изоляцию каналов при сильных скачках потенциала земли? О: Встроенные сетевые интерфейсы используют трансформаторы с гальванической изоляцией 1000 VDC между внешними линиями Ethernet и внутренней логикой объединительной платы. Такая конфигурация блокирует контуры заземления и предотвращает попадание внешних электрических помех в логику шины объединительной платы.

В: Как ведёт себя система при внезапной потере сигнала в соединениях Ethernet-кабеля? О: Модуль непрерывно контролирует состояние сетевого соединения с помощью аппаратных сторожевых таймеров. После обнаружения потери соединения модуль детерминированно закрывает сокеты Modbus TCP и в течение 10 мс передаёт главным процессорам диагностические биты отказа соединения, позволяя прикладной программе запустить предварительно настроенные процедуры безопасного отказа.

Рекомендации по монтажу на объекте

Установка модуля 3211 в шасси Triconex требует строгого соблюдения процедур защиты от электростатического разряда и стандартов заземления. Перед работой с платой убедитесь, что заземляющий браслет оператора подключён к точке защитного заземления шкафа. Тщательно совместите направляющие карты модуля с верхним и нижним пазами шасси и плотно задвиньте блок внутрь до полной посадки разъёмов объединительной платы. Затяните верхний и нижний крепёжные винты с накатанной головкой вручную, затем доверните их на четверть оборота стандартной плоской отвёрткой, чтобы обеспечить механическую устойчивость при вибрации.

Для внешних соединений Ethernet используйте экранированные витые пары (STP) промышленного класса категории 6. Заземлите экраны кабелей в месте ввода в шкаф с помощью стандартных заземляющих хомутов с охватом 360°, чтобы снизить высокочастотные электромагнитные помехи. Не прокладывайте сигнальные кабели Ethernet параллельно высоковольтным приводам электродвигателей переменного тока или силовым кабельным каналам. Обеспечьте минимальное физическое расстояние 300 мм от силовых линий, если отсутствуют изолирующие перегородки из стального короба.
