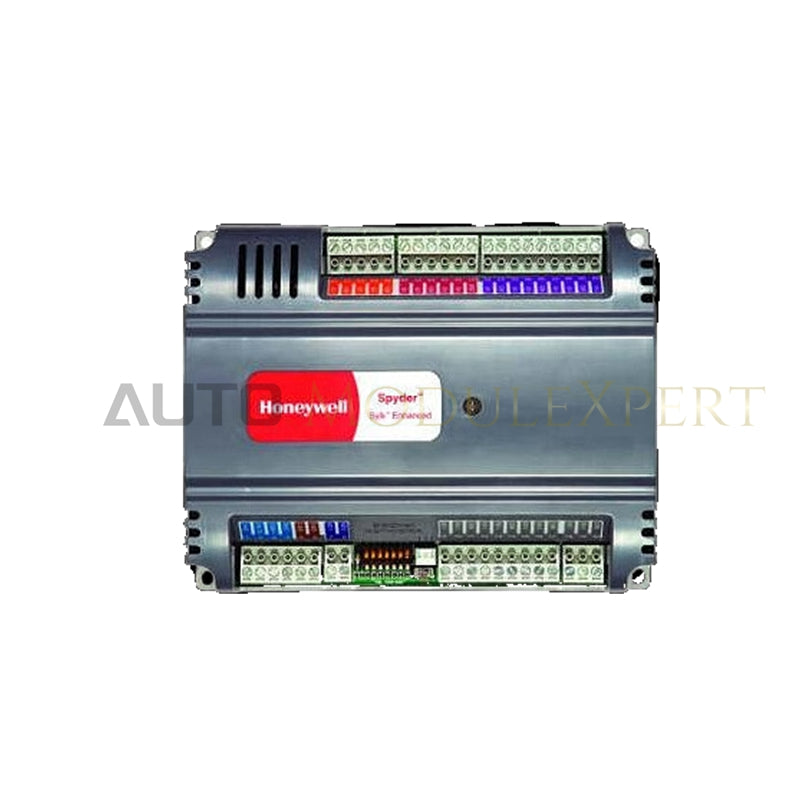

Программируемые контроллеры Honeywell PUB6438SR Spyder BACnet

Honeywell PUB6438SR, также каталогизируемый как программируемый унитарный контроллер PUB6438SR, представляет собой специализированный аппаратный компонент для выполнения последовательностей управления унитарными системами HVAC в сетях автоматизации зданий BACnet MS/TP. Обмениваясь данными по физическому уровню шины EIA-485, контроллер обрабатывает 6 универсальных входов и 4 цифровых входа для управления аналоговыми выходами с модуляцией и 8 электромеханическими релейными выходами. Аппаратное обеспечение оснащено специальным интерфейсом шины Sylk для питания и опроса двухпроводных настенных модулей, а также выполняет детерминированную логику управления, настроенную через платформу NiagaraAX.

Технические характеристики

Взаимное подключение сигналов DCS и управления технологическим процессом

Контроллер обрабатывает телеметрию от полевых устройств и выполняет команды физического переключения с использованием стандартизированных интерфейсов протоколов 4-20 мА HART и BACnet MS/TP. Встроенные схемы межканальной изоляции отделяют релейные цепи высокого уровня 24 VDC/VAC от низковольтной микропроцессорной логики, предотвращая возникновение ошибок управления из-за электрических переходных процессов. Встроенные алгоритмы компенсации температуры холодного спая (CJC) поддерживают точность преобразования сигналов на входах датчиков температуры при колебаниях температуры окружающей среды внутри шкафа от -40 до 65 град. C.

Часто задаваемые вопросы

В: Как встроенные релейные выходы выполняют непосредственное переключение механических контактов?

О: 8 электромеханических релейных выходов обеспечивают изолированные физические замыкания контактов, рассчитанные на непосредственное переключение управляющих реле, контакторов и ступеней вентиляторов оборудования на напряжение 24 VAC.

В: Какие меры предосторожности предотвращают нарушение связи на сегменте сети EIA-485?

О: Технические специалисты должны подключить все контроллеры в непрерывную топологию типа «гирлянда» и установить оконечные резисторы 120 Ом на физических конечных узлах шины BACnet MS/TP.

Рекомендации по монтажу на объекте

Установите модуль контроллера на стандартную DIN-рейку 35 мм или закрепите его непосредственно на монтажной панели шкафа управления с помощью крепежных винтов. Перед подключением полевой проводки к съемным винтовым клеммным колодкам отключите основные источники питания. Прокладывайте кабели низковольтных универсальных входов и шины Sylk в специально предназначенных каналах отдельно от проводки высоковольтного релейного переключения переменного тока, соблюдая расстояние не менее 300 мм для предотвращения электромагнитной связи. Подключите экран дренажного провода кабеля EIA-485 непосредственно к клемме защитного заземления главной панели только в одной точке, чтобы исключить циркулирующие токи заземления.
