Product Description

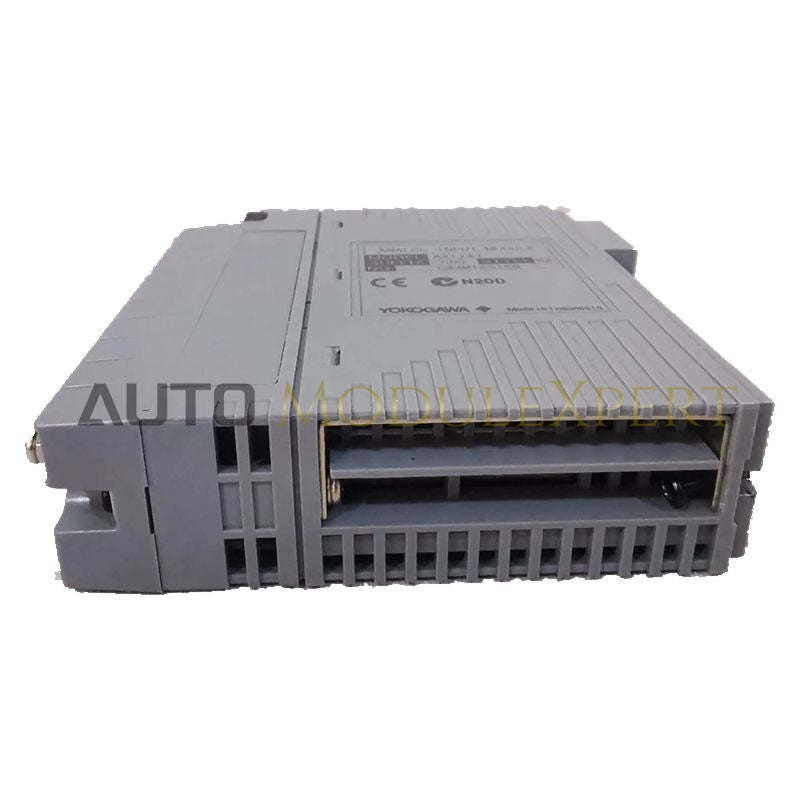

The AAI143-H00/ATK4A-00 S1 is a high-density, isolated analog input module for Yokogawa FIO, CENTUM VP, and CS 3000 systems. It provides 16 fully isolated channels for 4–20 mA signals, ensuring ground-loop immunity and high signal integrity. Integrated HART protocol support enables digital communication with smart field devices.
The S1 variant includes a factory-mounted ATK4A-00 KS Cable Interface Adapter, allowing direct, high-speed connection to AEA4D terminal boards, reducing field wiring time and simplifying cabinet integration.
Technical Specifications
| Parameter | Specification |
|---|---|
| Channel Density | 16 isolated input channels |
| Signal Range | 4–20 mA DC |
| Digital Communication | HART protocol supported |
| Interface Adapter | Factory-mounted ATK4A-00 (KS Cable Interface) |
| Accuracy | ±16 µA |
| Data Update Period | 10 ms |
| Isolation | 1500 V AC (input to system) |
| Input Impedance | 270–350 Ω (Power ON) |
| Transmitter Power Supply | ≥19.0 V DC @ 20 mA (2-wire loops) |
| Transmitter Configuration | Pin-selectable 2-wire / 4-wire per channel |
| Power Consumption | 230 mA @ 5 V DC; 540 mA @ 24 V DC |
| Operating Temperature | -20°C to +70°C |
| Module Weight | 0.3 kg |
Application Scenarios
The AAI143-H00/ATK4A-00 S1 is widely used in large-scale industrial plants, such as chemical, oil & gas, and power generation facilities. Its KS cable interface simplifies high-density I/O wiring, enabling plug-and-play connections to remote terminal boards and reducing installation time.
Technical FAQ
Q: What does the "S1" suffix indicate?
A: It denotes a factory-bundled revision, where the module and the ATK4A-00 interface adapter are pre-assembled and tested as a single unit.
Q: Can this module be used in a redundant pair?
A: Yes. The AAI143-H00 supports dual-redundant configurations, allowing continuous operation if one module fails.
Q: Which cables are compatible with the ATK4A-00 adapter?
A: Designed for Yokogawa KS1 or KS2 signal cables, connecting the module to AEA4D or similar terminal boards.
