Triconex 9674-810 digitalni izhodni modul

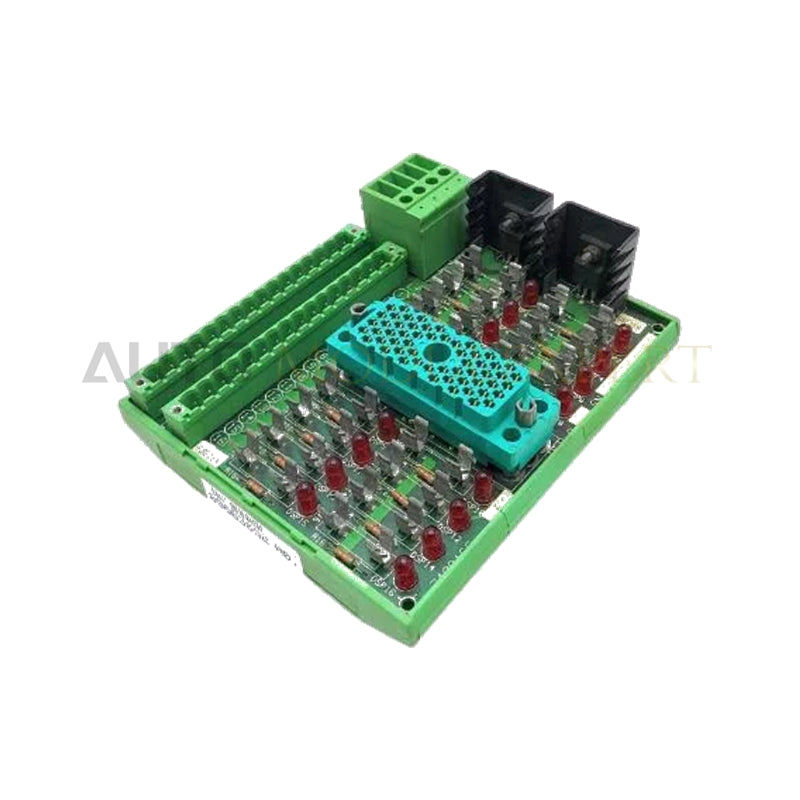

Modul Triconex 9674-810 (9674-810 digitalni izhodni modul), konfiguriran za izvajanje diskretnih poljskih signalov v varnostnih sistemih Tricon TMR, zagotavlja neposredno fizično/električno izvajanje. Ta strojna komponenta povezuje sistemsko krmilno logiko s končnimi krmilnimi elementi prek 32-kanalne diskretne gonilniške vezave ter zagotavlja zanesljiv prenos energije po varnostno kritičnih zankah.

Specifikacije strojne opreme

Certifikat SIL3 in arhitektura trojne modularne redundance (TMR)

Modul 9674-810 je certificiran za aplikacije SIL3 in deluje na arhitekturi trojne modularne redundance (TMR) z glasovanjem 2oo3. Tri izolirane izhodne veje hkrati obdelujejo krmilne signale in posredujejo poljske ukaze prek štirikratno preklapljanega izhodnega vezja. Notranje galvanske izolacijske pregrade ločujejo logiko sistemske hrbtne plošče od zunanjih poljskih bremen 24 VDC ter preprečujejo, da bi visokonapetostni prehodni pojavi vplivali na delovanje sistema. Vgrajena diagnostična vezja izvajajo neprekinjene samopreizkuse vsakega kanala, da ob zaznavi notranje napake zagotovijo deterministično izvajanje varnega stanja ob napaki.

Pogosta vprašanja

V: Kako 9674-810 obravnava zamenjavo modula, ko je sistem vklopljen?

O: Modul podpira vzdrževanje z vročo zamenjavo med delovanjem. Inženirji lahko aktivno kartico odstranijo iz reže ohišja in jo zamenjajo, ne da bi izklopili napajanje hrbtne plošče ali prekinili vzporedne redundantne zanke v varnostnem sistemu.

V: Kateri izolacijski mehanizem ščiti notranjo logiko pred konicami v zunanjih zankah?

O: Optoelektronsko izolacijsko vezje zagotavlja fizično galvansko ločitev med poljskimi vezji 24-VDC izhodnega gonilnika in notranjo logiko vodila hrbtne plošče. To preprečuje širjenje zunanjih ozemljitvenih zank in električnih prenapetosti v procesorje glavnega krmilnika.

Smernice za namestitev na terenu

Modul 9674-810 namestite neposredno v določeno V/I-režo ohišja Tricon. Preverite, ali so kodirni zatiči reže ohišja pravilno poravnani z zadnjim konektorjem modula, da preprečite mehanske poškodbe. Privijte zgornji in spodnji pritrdilni krilni vijak plošče, da zagotovite neprekinjeno povezavo ohišja z ozemljitvijo. Ožičenje poljskih izhodov napeljite po namenskih kabelskih kanalih, pri čemer ohranite najmanj 30 cm fizične razdalje od visokonapetostnih kablov AC, da zmanjšate sklopitev motenj. Skupne kabelske oplete ozemljite na eni sami točki na ozemljitveni zbiralki omarnega sistema, vijake priključnih sponk pa zategnite z navorom 0,5 Nm.
