Opis izdelka

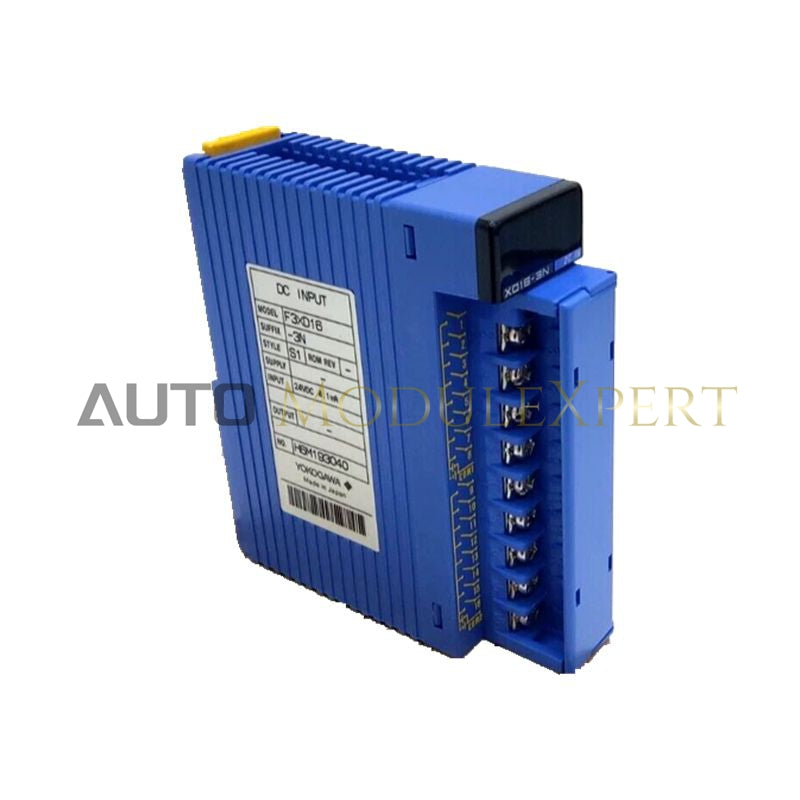

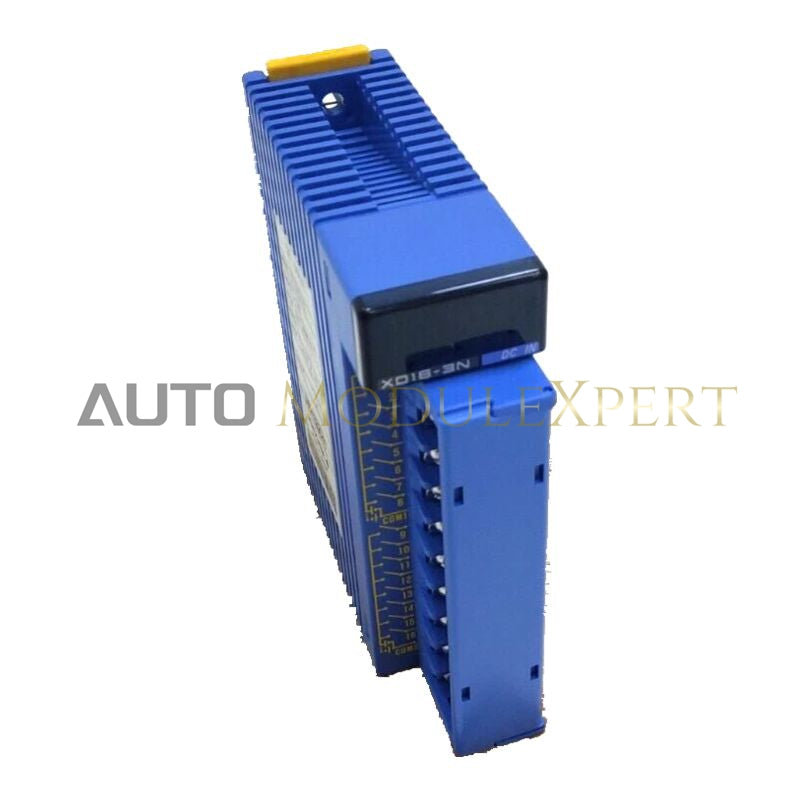

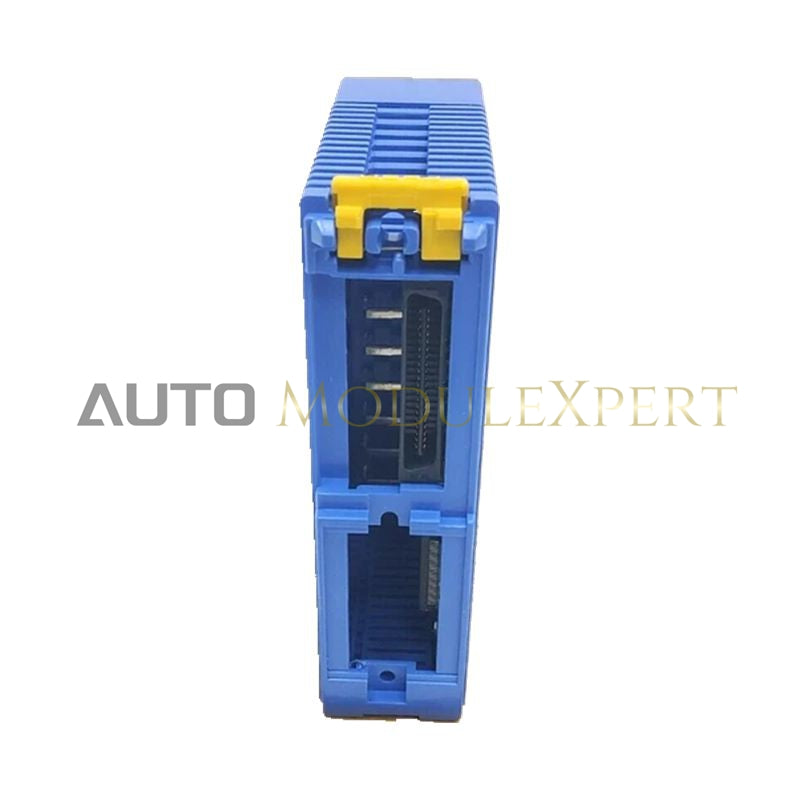

Modul F3XD16-3N je visokohitrostni digitalni vhodni modul v seriji Yokogawa FA-M3 Range-free Controller. Namenjen je povezavi diskretnih signalov na nivoju polja s procesorsko enoto sistema, kar zagotavlja zanesljivo in natančno zajemanje signalov za časovno kritične avtomatizacijske naloge.

Modul ima fotopreklopno izolacijo, ki ščiti notranje logične vezja pred električnim šumom, napetostnimi sunki in razlikami v potencialu ozemljitve, ki so pogoste v industrijskem okolju. Podpira tako sink kot source ožičenje (NPN/PNP), kar omogoča prilagodljivo integracijo z različnimi tipi senzorjev.

Odstranljiv terminalni blok z 18 priključki (vijaki M3.5) omogoča varno ožičenje ter poenostavlja namestitev in vzdrževanje. Kompaktne dimenzije in nizka poraba energije ga naredijo primernega za krmilne panele z visoko gostoto komponent.

Tehnične specifikacije

Uporaba

F3XD16-3N je zasnovan za visokohitrostno spremljanje diskretnih signalov v industrijskih avtomatizacijskih sistemih. Tipične uporabe vključujejo:

• Vhodi senzorjev za transportne trakove in sortiranje

• Nadzor končnih stikal v CNC strojih

• Detekcija impulzov v pakirnih napravah

• Integracija distribuiranih vhodno-izhodnih modulov v MES in DCS sistemih

Z nastavljivim vhodnim filtrom in robustno izolacijsko arhitekturo modul zagotavlja stabilno delovanje v električno motenem industrijskem okolju.

Vprašanja in odgovori

V1: Ali ta modul potrebuje zunanji napajalnik?
Da. Za vhodne vezja je potreben zunanji napajalnik 24 V DC, medtem ko notranjo logiko napaja osnovna enota FA-M3.

V2: Ali je mogoče mešati sink in source vhode na istem modulu?
Modul je razdeljen na dve skupini po 8 točk. Čeprav sta podprta oba načina ožičenja, je priporočljivo, da je ožičenje znotraj vsake skupine dosledno za lažjo zasnovo in odpravljanje napak.

V3: Kako F3XD16-3N obvladuje električni šum?
Uporablja fotopreklopno izolacijo v kombinaciji z nastavljivim digitalnim filtrom (do 16 ms), da zaduši prehodne motnje in stabilizira signale iz polja.
