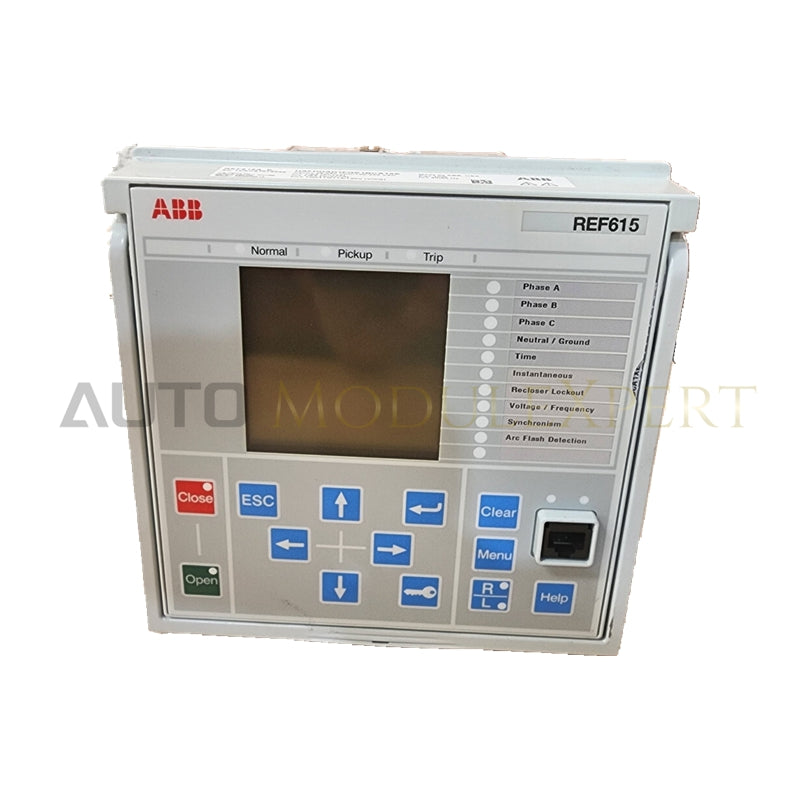

ABB REF615K rele za zaščito in krmiljenje izvodov serije Relion 615

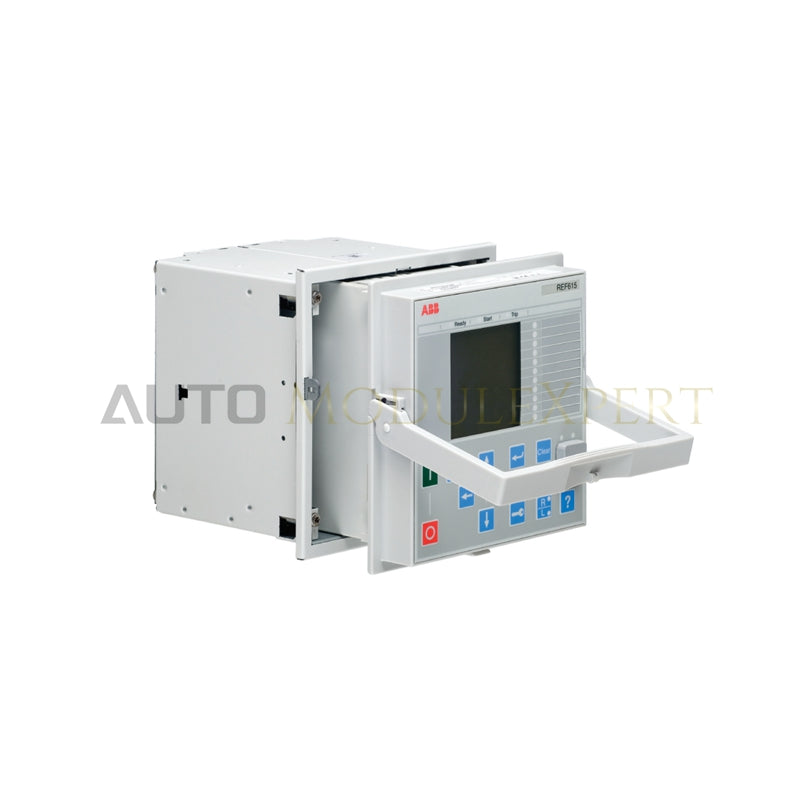

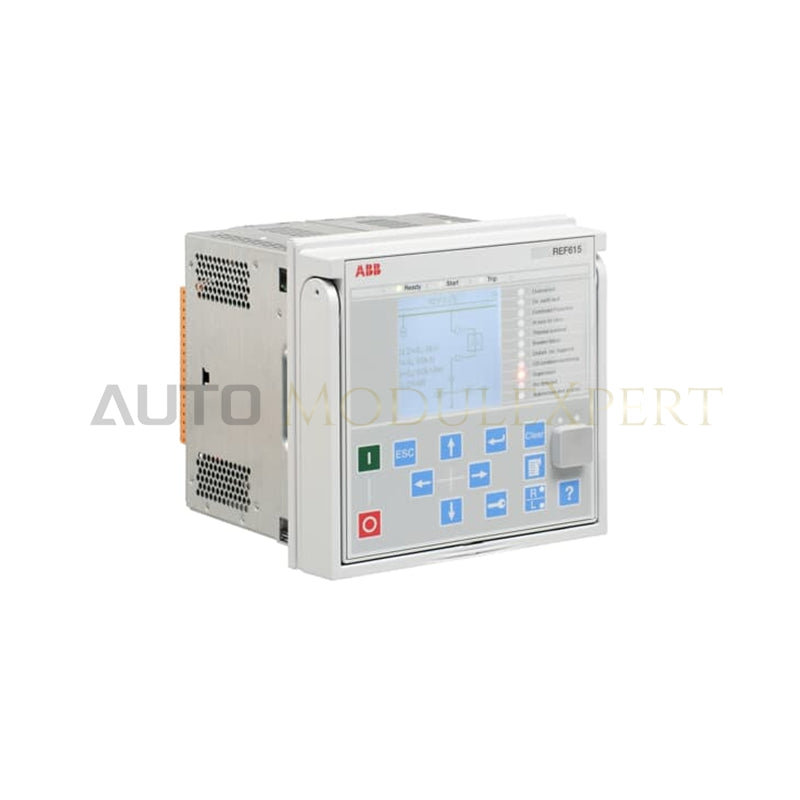

ABB REF615K (REF615 – rele za zaščito in krmiljenje izvodov), konfiguriran za nadtokovno, zemeljskostično in napetostno zaščito v srednjenapetostnih distribucijskih sistemih, zagotavlja neposredno fizično/električno izvedbo. Izvlečna vtična enota obdeluje signale tokovnih in napetostnih transformatorjev, krmili izklopna vezja odklopnikov ter izmenjuje podatke v realnem času prek ethernetnih omrežij transformatorskih postaj.

Specifikacije strojne opreme

Integracija z vodilom hrbtne plošče in determinističnim omrežjem transformatorske postaje

Enota uporablja hitre ethernetne fizične plasti za izvajanje sporočanja GOOSE in prenos vzorčenih vrednosti v skladu s standardoma IEC 61850, izdaja 1 in izdaja 2. Topologiji z brezšivno redundanco visoke razpoložljivosti (HSR) in vzporednim redundantnim protokolom (PRP) odpravljata posamezne točke odpovedi v deterministično omreženih okoljih stikalnih naprav. Časovna sinhronizacija poteka prek protokola natančne časovne sinhronizacije IEEE 1588 V2, kar zagotavlja natančno časovno označevanje dogodkov z ločljivostjo pod mikrosekundo po porazdeljenih zaščitnih ploščah. Krmilniki avtomatizacije transformatorske postaje neposredno komunicirajo z notranjo arhitekturo vodila hrbtne plošče z uporabo konfiguracijskih orodij PCM600 za posodobitve vdelane programske opreme in preslikavo binarnih V/I.

Pogosta vprašanja

V: Kako izvlečna zasnova vpliva na vzdrževanje pod napetostjo in zamenjavo modulov?

O: Izvlečna vtična enota vključuje samodejne kratkostične kontakte za sekundarna vezja tokovnih transformatorjev (CT). Vendar mora osebje na terenu pred izvlekom notranje enote odklopiti pomožno napajalno napetost in odpreti sekundarne varovalke napetostnega transformatorja (VT), da prepreči iskrenje in nepričakovane izhodne signale za izklop.

V: Katere so električne omejitve binarnih vhodov pri napeljavi dolgih kablov na terenu?

O: Prag binarnega vhoda deluje med 18 V DC in 176 V DC, poraba toka pa znaša od 2 mA do 18 mA. Ko terenska napeljava preseže 100 metrov, lahko kapacitivna sklopitev povzroči blodeče napetosti nad pragom 18 V DC, zato so za preprečevanje lažnih sprožitev binarnih stanj potrebni zunanji dušilni upori ali izolirani vmesni releji.

Smernice za namestitev na terenu

Enoto namestite navpično v standardno izrezno odprtino stikalne plošče. Nad in pod podometno nameščenim ohišjem ohranite najmanj 50 mm prostega prostora, da zagotovite pasivno konvekcijsko hlajenje skozi odprtine hladilnega telesa.

Kable nizkonapetostnih binarnih signalov ter analogne napeljave CT/VT speljite po namenskih ozemljenih kovinskih kanalih, ločeno od primarnih visokonapetostnih vodnikov. Glavni priključek zaščitne ozemljitve (PE), nameščen na zadnjem aluminijastem ohišju, neposredno povežite z ozemljitvenim vodilom transformatorske postaje z zeleno-rumenim bakrenim vodnikom z najmanjšim presekom 4,0 mm2. Poskrbite, da bodo opleti vseh ethernetnih kablov RJ45 ali optičnih kablov ozemljeni na eni sami vstopni točki plošče, da preprečite ozemljitvene zanke. Pri zategovanju pritrdilnih vijakov ohišja M4 z navorom 1,2 N-m zagotovite najmanj 5 polnih navojev vpetja.
