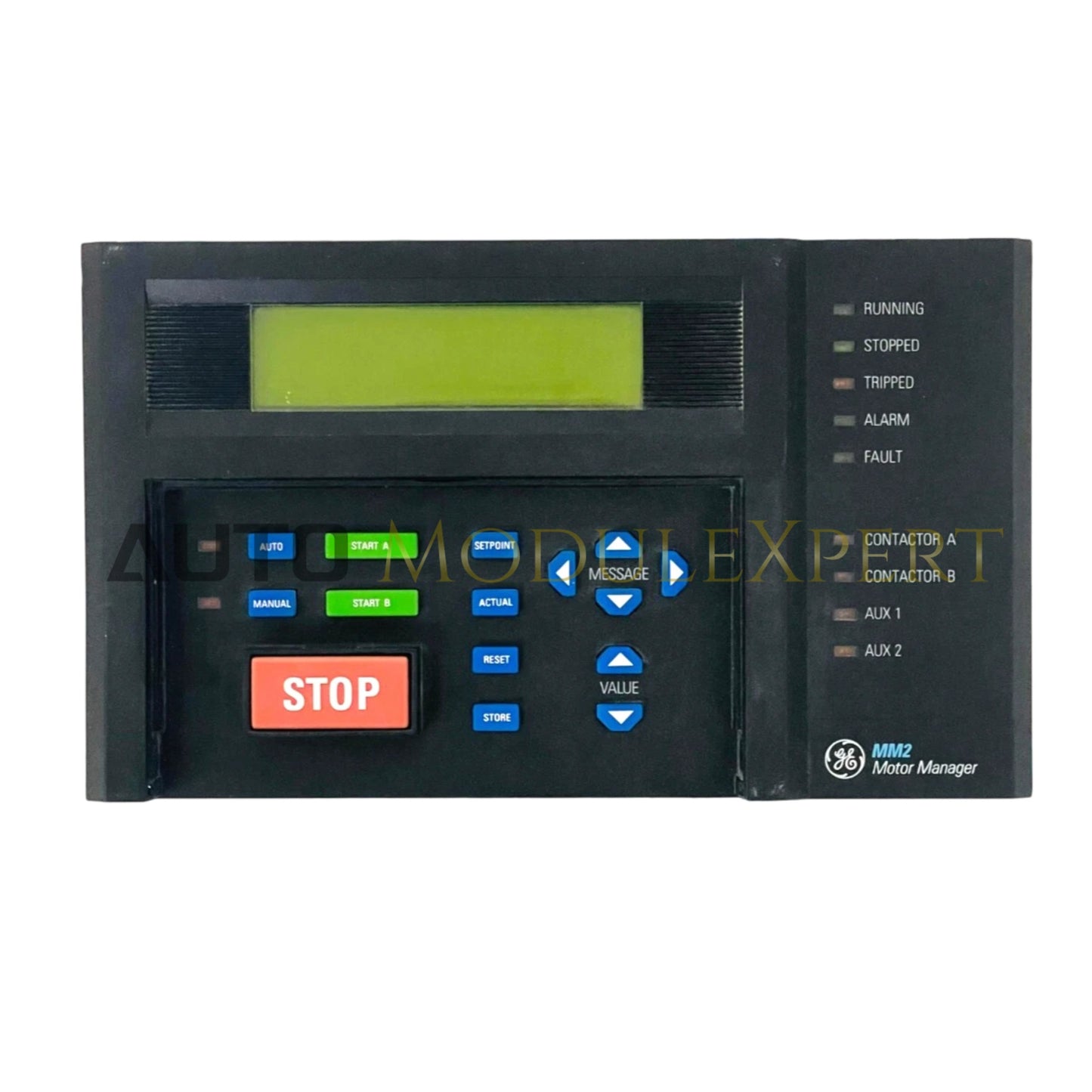

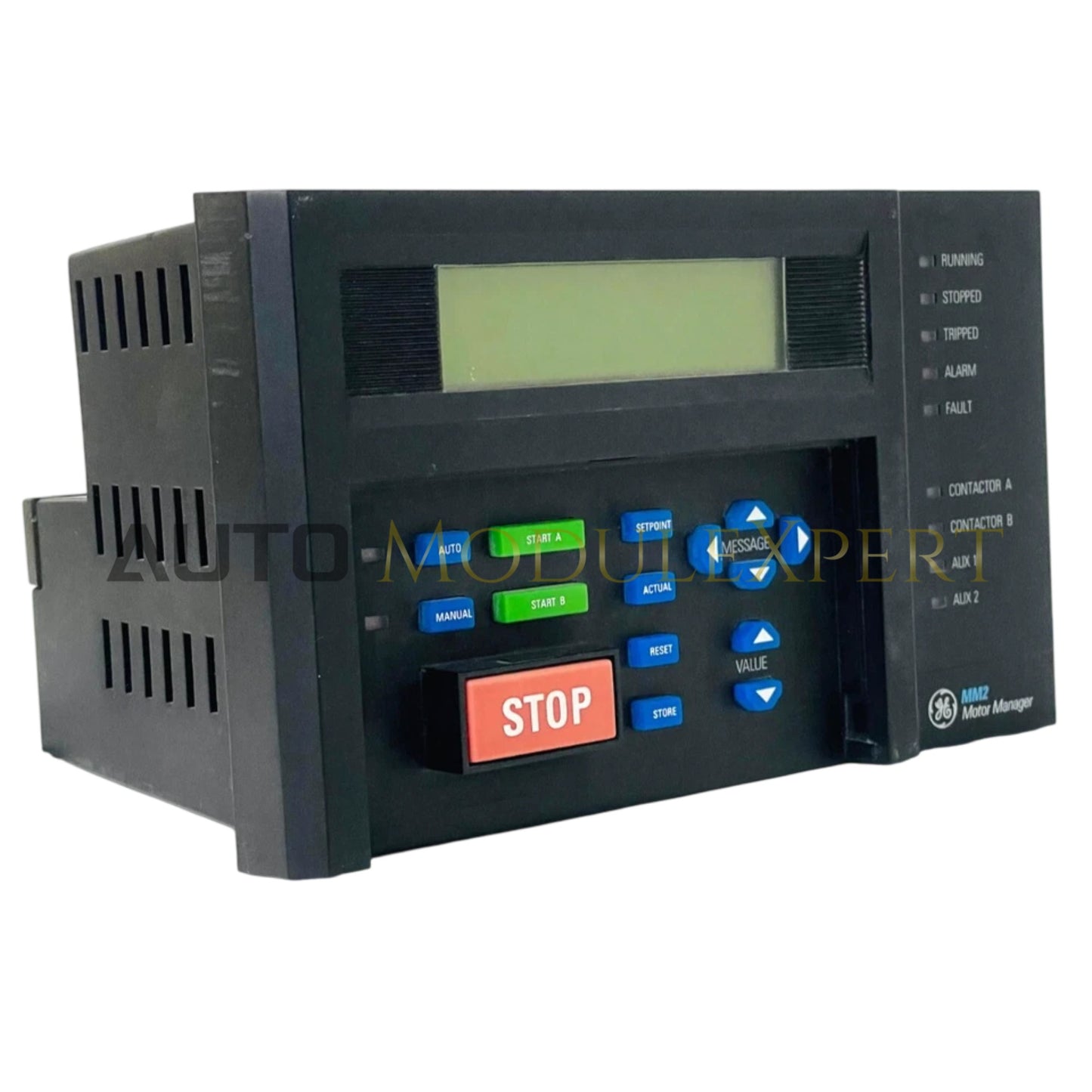

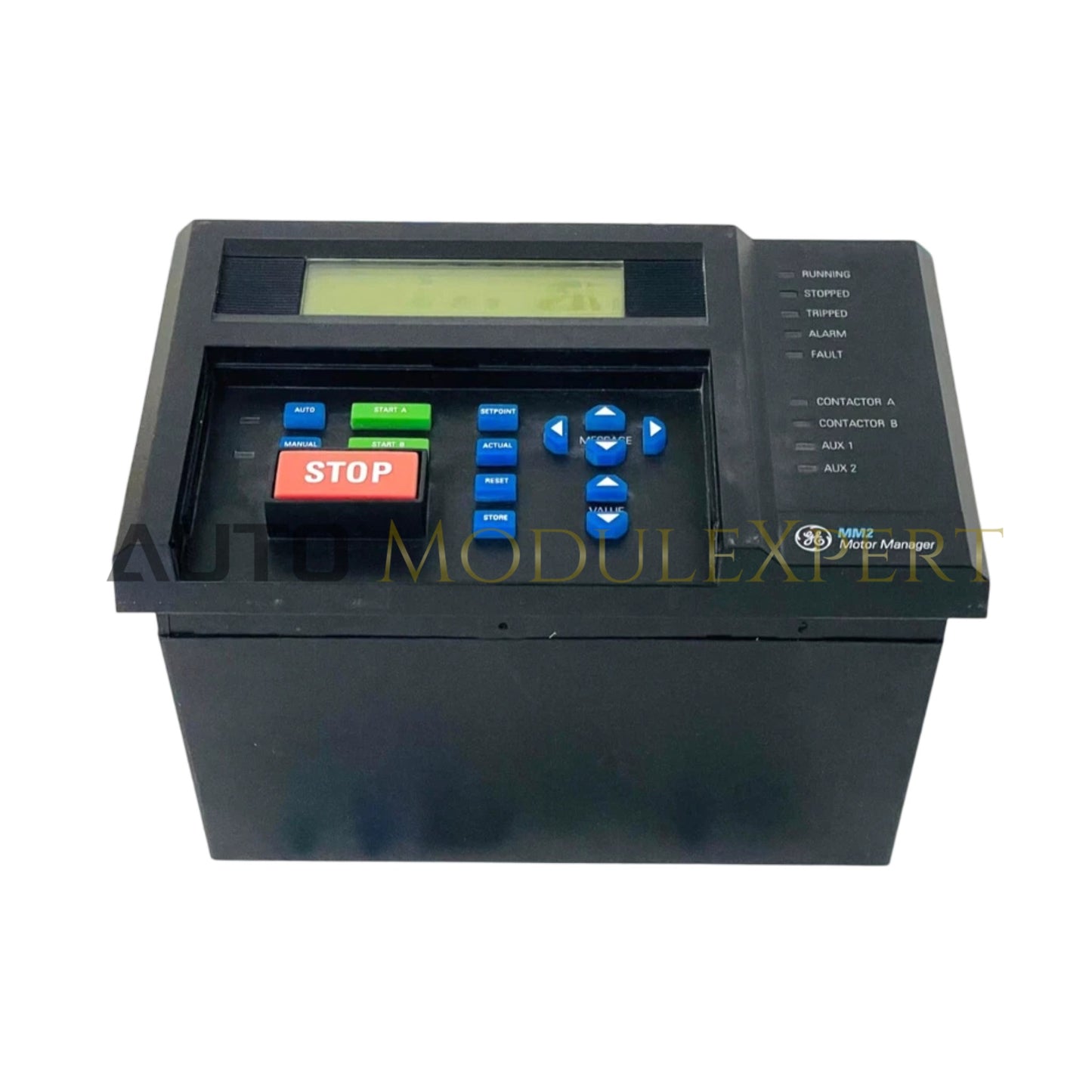

General Electric MMII-PD-1-2-120, znan tudi kot MMII-PD-1-2-120 Motor Manager 2, deluje kot namenski strojni komponent za termično modeliranje, zaščito in operativno spremljanje asinhronskih motorjev v industrijskih krmilnih omrežjih.

Razčlenitev priponke in matrika modela

• MMII: serija zaščitnih relejev Motor Manager II.
• PD: funkcionalna konfiguracija zaščite in diagnostike.
• 1: standardna konfiguracija vhodov CT.
• 2: razširitev komunikacije in krmilnih vhodno-izhodnih povezav.
• 120: nazivna napetost napajanja krmilja (120 VAC).

Strojne specifikacije

Deterministična omrežja Profinet / EtherNet/IP

MMII-PD-1-2-120 je zasnovan za delovanje kot inteligentna vozlišče znotraj komunikacijske arhitekture motornega krmilnega centra (MCC). Omogoča visoko hitrost in deterministični prenos podatkov do nadzornih krmilnikov, s čimer zagotavlja natančno poročanje o delovnih parametrih motorja, kot so termična zmogljivost, fazno ravnovesje toka in status napak. Integracija te naprave v krmilna omrežja omogoča sprotno beleženje diagnostike in usklajene zagonske sekvence motorjev. Za ohranjanje sinhronizacije s ciklom skeniranja PLC je potrebna pravilna konfiguracija serijskega ali opcijskega omrežnega preslikavanja, kar preprečuje nihanja in zagotavlja, da se ključna logika izklopa izvaja v skladu z uveljavljenimi industrijskimi časovnimi protokoli.

Pogosta vprašanja

V: Ali ta rele podpira zunanji nadzor RTD?

O: Serija MMII lahko komunicira z RTD vhodi za zaščito temperature statorskih navitij. Poskrbite, da je v programski opremi releja izbran pravilen tip RTD, da preprečite netočne meritve temperature in morebitne neželene izklope.

V: Kako se med kratkimi izpadi napajanja obravnava termični pomnilnik motorja?

O: Naprava uporablja nehlapni pomnilnik za ohranjanje termičnega modela motorja. Če pride do izpada napajanja, rele ohrani akumulirano termično zmogljivost, kar preprečuje nevaren ponovni zagon motorja, če ta ni dovolj ohlajen.

Navodila za montažo na terenu

• Preverite, da ohišje nudi dovolj prostora za ohišje dimenzij 3,5 cm x 13 cm x 13,5 cm, pri čemer zagotovite, da pretok zraka ni oviran z zvitimi snopki kablov.
• Povežite vhode tokovnega transformatorja (CT) z uporabo zaščitenega zvitega para žic, pri čemer je zaščita ozemljena na eni točki za zmanjšanje elektromagnetnih motenj.
• Zagotovite, da je pomožno napajanje 120 VAC priključeno na ustrezne sponke, da preprečite poškodbe notranjega napajalnega vezja.
• Vse ožičenje krmilnih tokokrogov motorja (gumbi za zagon/ustavitev, tuljave kontaktorjev) ločite od visokotlačnih napajalnih vodov motorja za najmanj 150 mm, da zmanjšate induktivne motnje.
• Preverite, da je ozemljitvena sponka ohišja trdno povezana s primarnim ozemljitvenim vodom omare, kar omogoča pot za zaščito pred prenapetostmi in elektrostatičnim razelektritvami (ESD).
