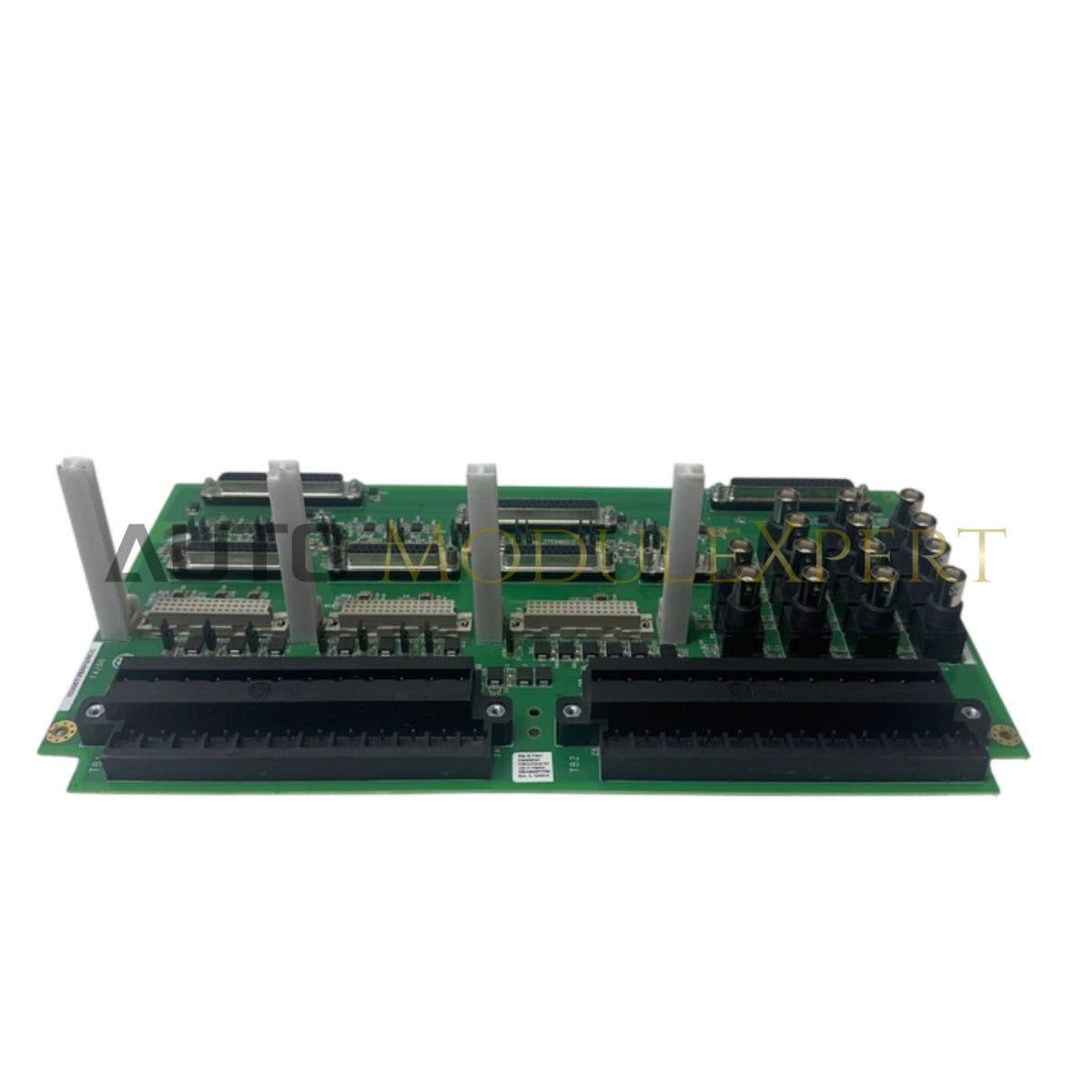

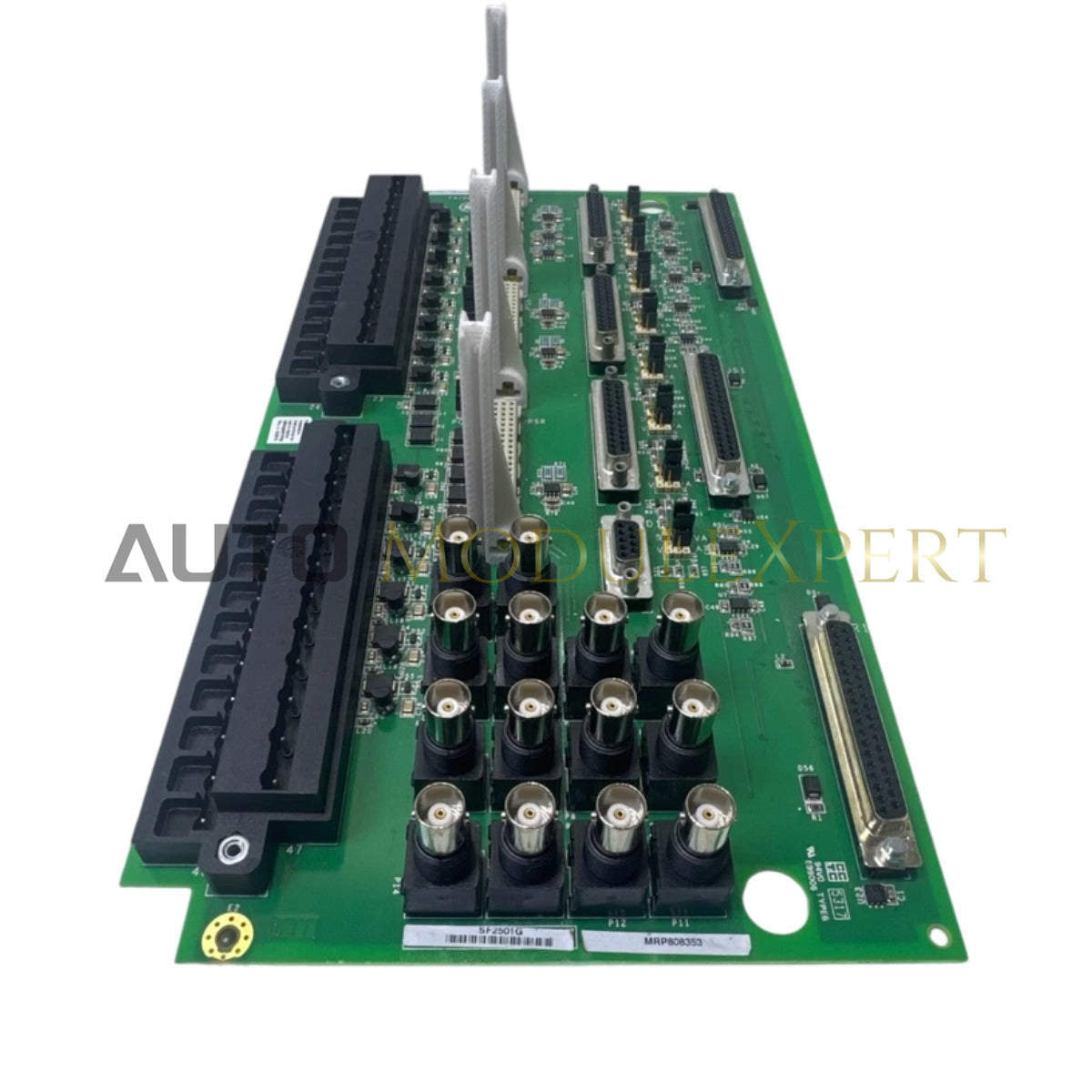

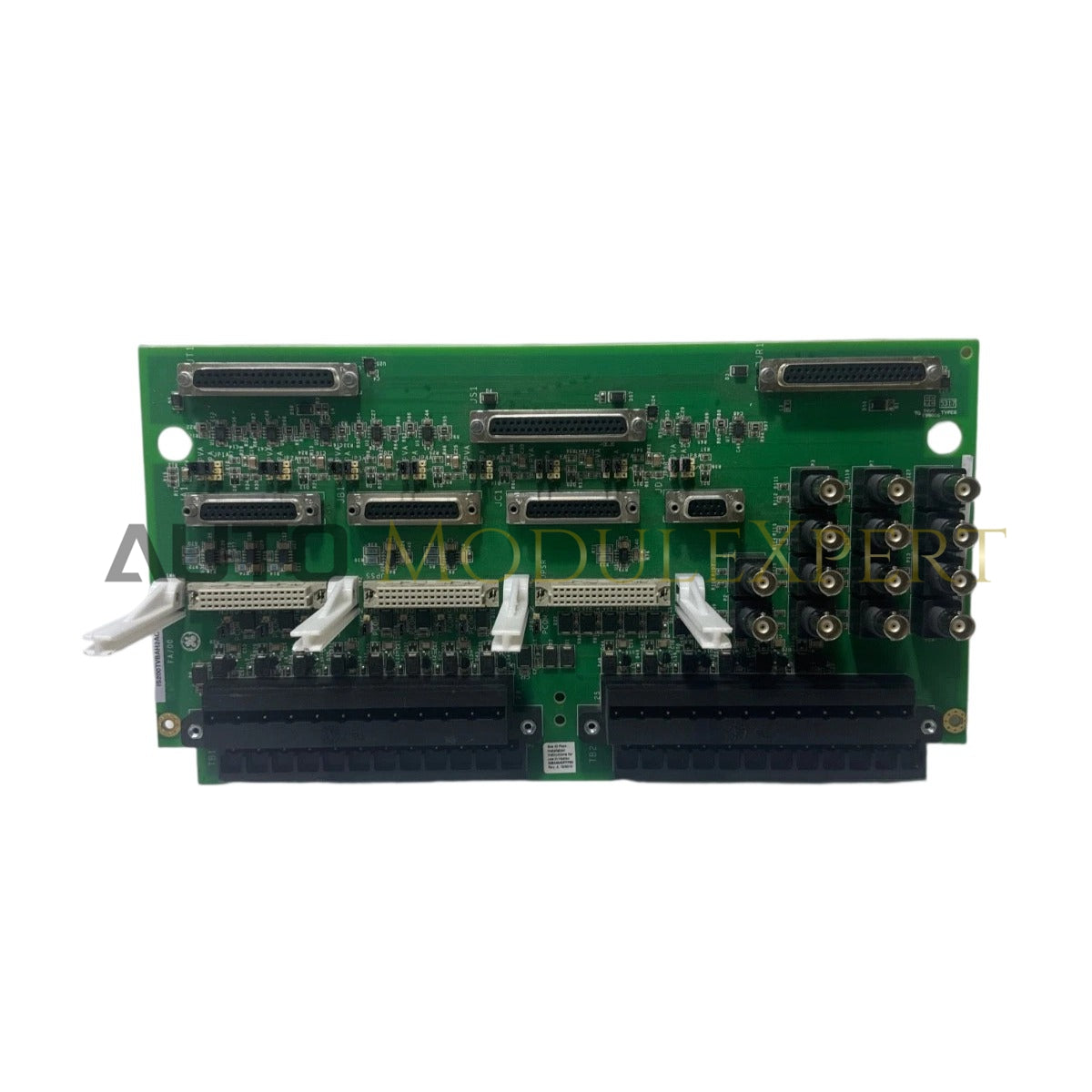

GE IS200TVBAH2ACC, znana tudi kot IS200TVBAH2 Turbinna plošča za signal vibracij, deluje kot namenski strojni komponent za obdelavo seizmičnih, približnih in pospeškomernih vhodov senzorjev znotraj platform TSI (Nadzorna instrumentacija turbine).
Razčlenitev pripon in matrika modelov
- IS200: Skupina tiskanih vezij (serija Mark).
- TVBA: Funkcijski identifikator arhitekture Turbinne plošče za vibracije.
- H2: Indeks strojne različice, ki označuje sekundarno konfiguracijo.
- A: Raven revizije zasnove za integracijo komponent na plošči.
- CC: Koda za konformno prevleko in proizvodno različico.
Strojne specifikacije
| Parameter | Specifikacija |
|---|---|
| Model | IS200TVBAH2ACC |
| Blagovna znamka | GE |
| Poreklo | ZDA |
| Teža | 0,99 kg |
| Dimenzije | 34,1 cm x 21,6 cm x 5,5 cm |
| Delovna temperatura | -40 °C do +70 °C |
| Napajanje | -24 VDC na kanal (do 12 mA) |
| Vhodni kanali | 8 (vibracije), 4 (položaj), 1 (Keyphasor) |
Mehanski nadzor in značilnosti TSI
Plošča IS200TVBAH2ACC je kalibrirana za kritični nadzor rotornih dinamik, kar zahteva natančno skaliranje vrtinčnih tokovnih sond za zagotovitev linearnega odziva v celotnem merilnem območju. Plošča izvaja kondicioniranje signalov za približne senzorje, kar zahteva strogo preverjanje napetosti vrzeli, da se ohrani ciljnih -10 VDC med mirovanjem. Za zagotovitev integritete podatkov v konfiguracijah z visoko gostoto stojal plošča vključuje integrirano vezje za zatiranje medsebojnega motenja, ki preprečuje prelivanje signalov med sosednjimi visokofrekvenčnimi kanali vibracij in referenčnim vhodom Keyphasor.
Pogosto zastavljena vprašanja
V: Ali so predpomnjeni izhodi (BNC, DB9, DB25) izolirani od primarnih krmilnih signalov?
O: Da. Predpomnjeni izhodi so zasnovani tako, da omogočajo dostop do surovih signalov za zunanje diagnostične naprave brez obremenjevanja primarnega merilnega vezja ali uvajanja ozemljitvenih zank, ki bi lahko motile logiko zaščite turbine.
V: Kako naj se ravna z vhodom Keyphasor, če ni v uporabi?
O: Vhodno vezje Keyphasor (vezje 13) je treba zaključiti v skladu s specifično dokumentacijo sistema, če ni priključena sonda. Pustiti vhod odprt lahko povzroči zajemanje šuma na hrbtni plošči, kar lahko sproži lažne diagnostične zastavice.
Navodila za montažo na terenu
- Ožičenje sond: Povežite terenske senzorje z uporabo oklopljenih, zvitih parov kablov. Ohranjajte neprekinjeno oklopno povezavo od sonde do priključne plošče za zagotovitev elektromagnetne odpornosti.
- Preverjanje vrzeli: Pred vklopom kanala uporabite digitalni multimeter na terenskih priključnih točkah, da potrdite, da je napetost vrzeli sonde znotraj določenega delovnega območja -10 VDC za nameščeno vrsto sonde.
- Ozemljitev ohišja: Poskrbite, da so vijaki za pritrditev plošče popolnoma priviti. Ti vijaki služijo kot primarna pot ozemljitve ohišja, kar je obvezno za ohranjanje razmerja signal-šum, potrebnega za merjenje vibracij pod mikronsko natančnostjo.
- Vzdrževanje priključkov: Uporabite elektronsko čistilo brez ostankov na priključkih DB9 in DB25, če med periodičnim testiranjem opazite drift signalov z visoko impedanco.
- Kalibracija kanalov: Uporabite programsko opremo za konfiguracijo sistema za preslikavo specifičnih vhodnih kanalov (1–8 za vibracije, 9–12 za položaj) in preverite pravilne faktorje skaliranja, da se ujemajo z mehansko občutljivostjo nameščenih senzorjev.
