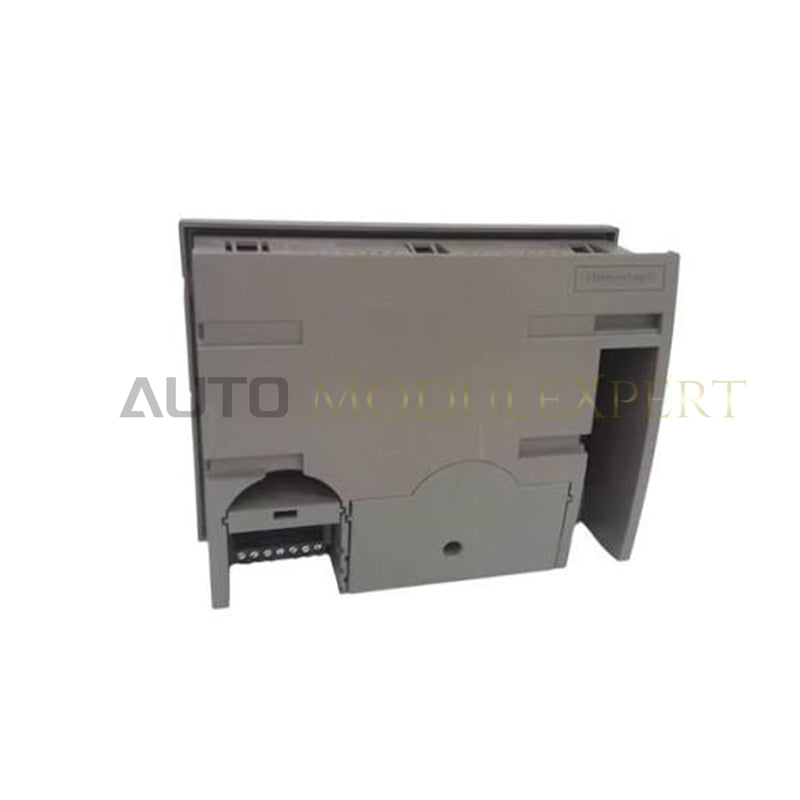

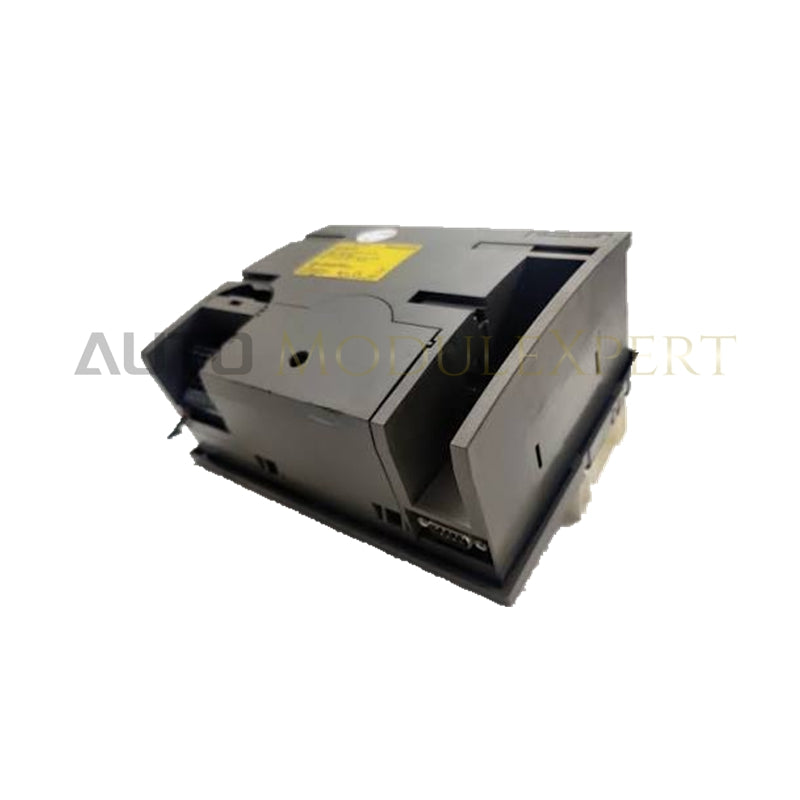

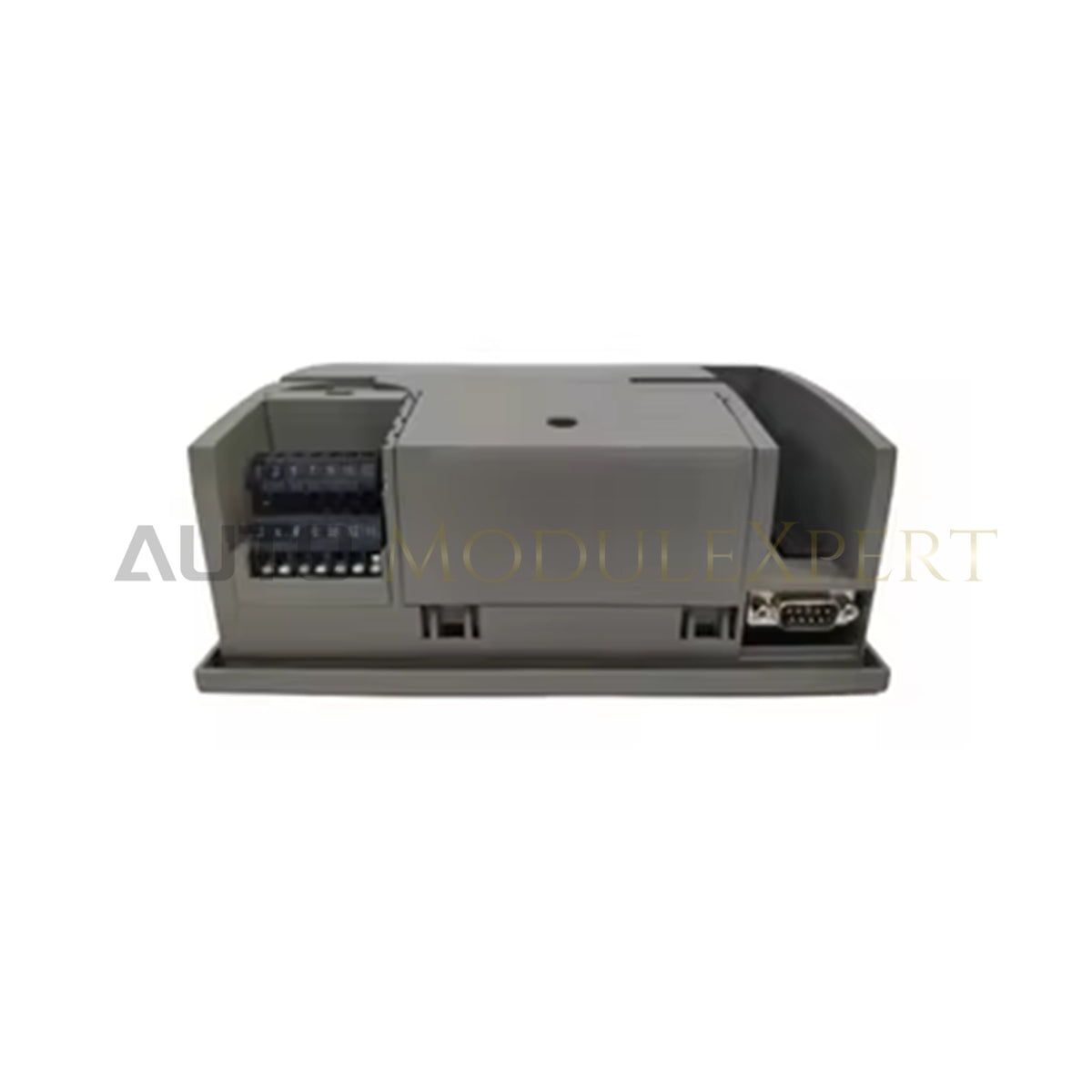

Programabilni krmilnik Honeywell XCL5010 Excel 500

Honeywell XCL5010, v katalogu naveden tudi kot XCL5010, programabilni krmilnik za avtomatizacijo stavb, je namenska strojna komponenta za izvajanje centralizirane krmilne logike HVAC in omrežne komunikacije v platformah Honeywell Excel 500 / Excel 5000.

Specifikacije strojne opreme

Galvanska ločitev med kanali in integracija protokola DCS

Krmilnik usklajuje regulacijo okoljskih pogojev v več območjih stavbe tako, da obdeluje vhodne signale s terena in krmili izhode prek vgrajenih komunikacijskih vodil. V okviru sistemov za avtomatizacijo Honeywell vključuje meje za izolacijo signalov na vmesnikih C-Bus, LONWORKS in RS-232, s čimer zmanjšuje širjenje električnih motenj. Stabilnost komunikacije zagotavljata regulirano napajanje in deterministična obdelava protokolov, ki ohranjata celovitost podatkov med povezanimi upravljavskimi ploščami in oddaljenimi V/I vozlišči.

Pogosta vprašanja

V: Kako dolgo je med izpadom napajanja zagotovljeno varnostno kopiranje notranjega pomnilnika?

O: Ko je delovno napajanje odklopljeno, krmilnik z vgrajenimi komponentami za shranjevanje energije ohranja notranji pomnilnik približno 72 ur.

V: Ali je mogoče serijska vrata neposredno povezati z zunanjimi modemi ali upravljavskimi vmesniki?

O: Da, 9-pinski serijski priključek Sub-D omogoča komunikacijo z zunanjim modemom s hitrostjo do 38,4 kbaud in neposredno povezavo z združljivimi orodji za programiranje ali upravljavskimi terminali.

Navodila za namestitev na terenu

• Pred namestitvijo enote na letev DIN ali površino krmilne omare se prepričajte, da sta napajanje krmilne plošče in napajanje 24 VAC ali VDC popolnoma izklopljena.
• Preverite, ali razpoložljivi prostor ustreza meram 150 x 198 x 97 mm, da bo v ohišju z zaščito IP30 zagotovljeno ustrezno odvajanje toplote.
• Komunikacijske kable napeljite stran od visokonapetostnih električnih vodov in motornih pogonov, da zmanjšate elektromagnetne motnje v omrežjih C-Bus in LONWORKS.
• Preverite, ali so priključki napajalnika in serijskih vmesnikov pravilno zategnjeni, da med delovanjem preprečite občasne prekinitve električnega stika.
