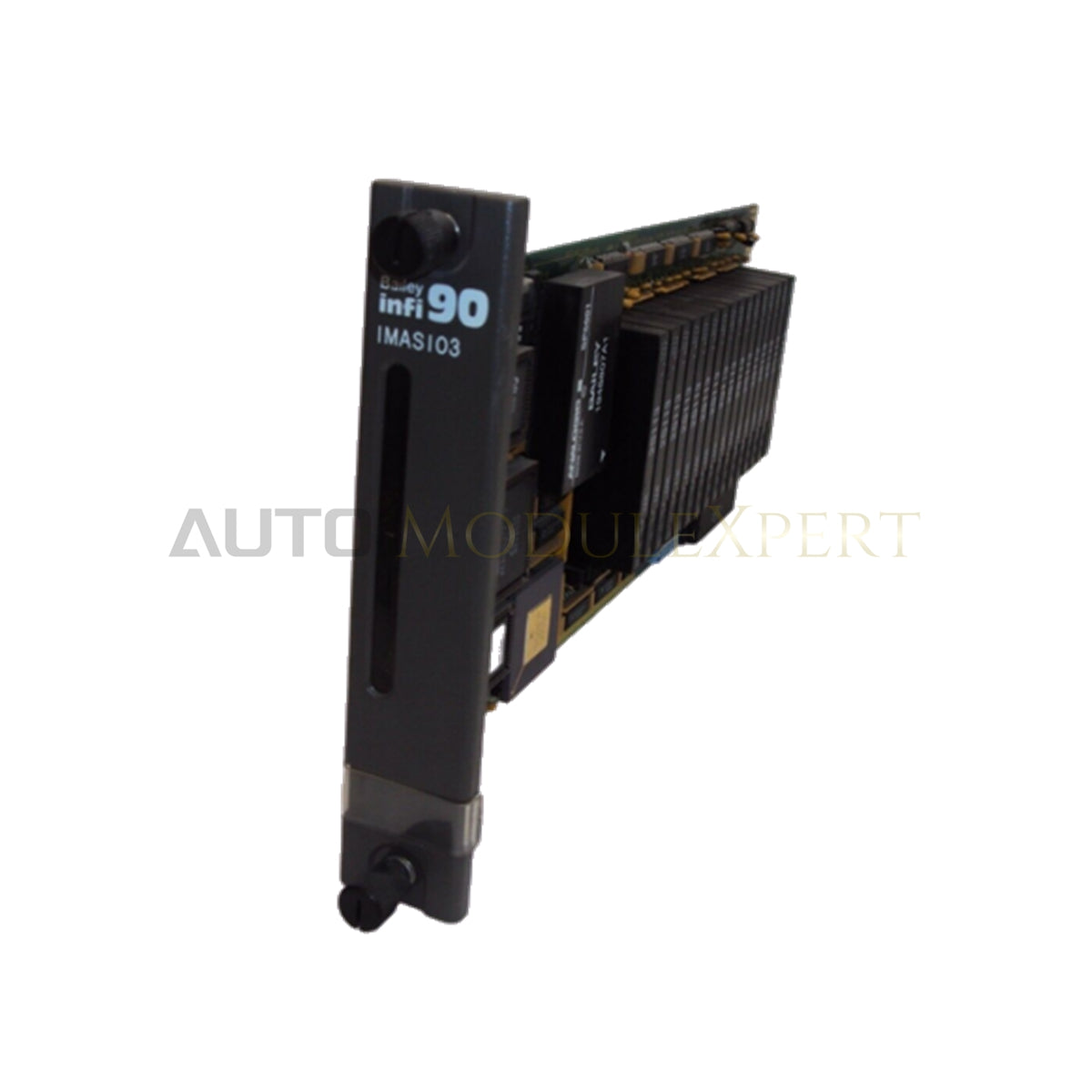

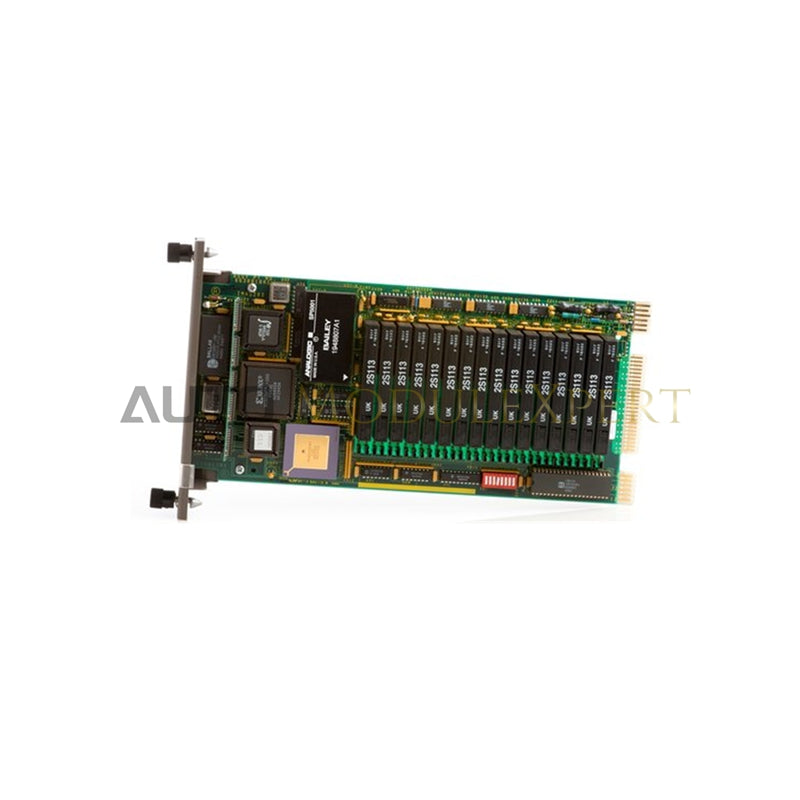

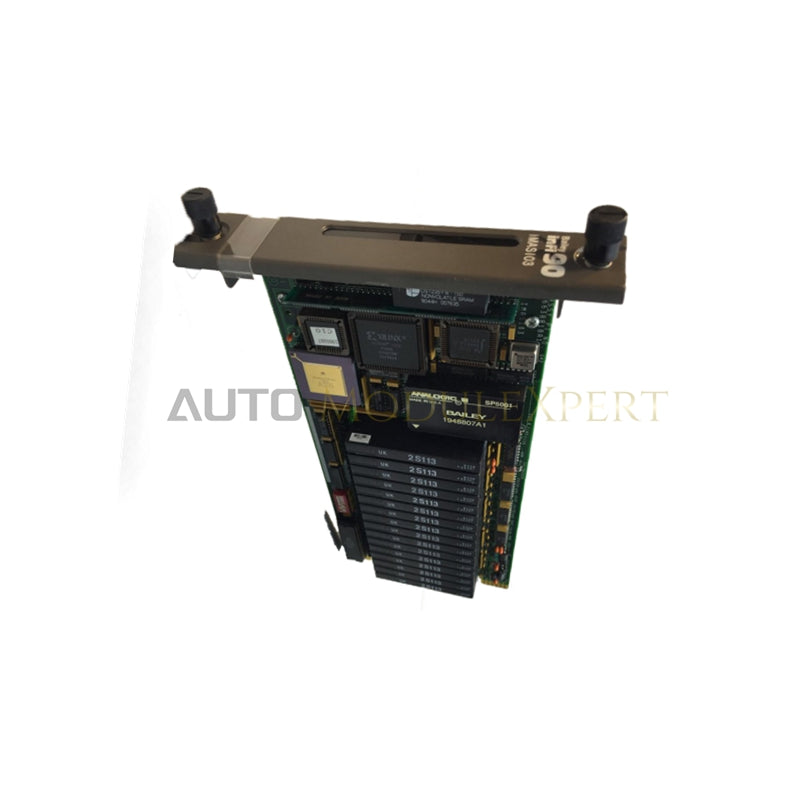

ABB IMASI03 Symphony Infi 90 analogni ulazni slave modul
ABB IMASI03, poznat i pod oznakom IMASI-03, jeste analogni ulazni slave modul koji služi kao namenski hardverski sklop za digitalizaciju analognih terenskih signala i prosleđivanje procesnih podataka primarnim procesorskim jedinicama u okviru ABB Bailey Symphony Infi 90 DCS platformi.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IMASI03 (IMASI-03 / ASI03) |
| Brend | ABB / Bailey |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,7 kg (1,6 lb) |
| Dimenzije | 33,0 cm x 5,1 cm x 17,8 cm (13,0 in x 2,0 in x 7,0 in) |
| Radna temperatura | 0 do 60 °C |
| Potrošnja energije | Napajanje se dovodi preko P1 konektora zadnje ploče |
| Ulazni kanali | 16 nezavisno konfigurabilnih analognih ulaza |
| Tipovi ulaznih signala | Struja 4-20 mA, napon od -10 VDC do +10 VDC, -100 mV do +100 mV / 0 do 100 mV |
| Podrška za temperaturne senzore | Termoparovi (E, J, K, L, N, R, S, T, U); RTD senzori (10 oma, 53 oma, 100 oma, 120 oma, trožični) |
| Rezolucija ADC-a | Programabilna, od 16 do 24 bita |
| Bus interfejs | Slave expander bus do IMMFP01 / IMMFP02 / IMMFP03 procesora preko P2 konektora |
| Format | Jedna štampana ploča, zauzima jedno mesto u Module Mounting Unit (MMU) jedinici |
| Adresiranje | Hardverski DIP prekidači za podešavanje slave adrese |
| Dijagnostika | Statusne LED diode za stanje modula i ugrađena testiranja; detekcija otvorenog ulaza |
| Tarifna oznaka | 8538908180 |
Brzina komunikacije preko busa zadnje ploče i izolacija između kanala
ABB IMASI03 prosleđuje digitalizovane podatke senzora preko slave expander busa direktno primarnom Multi-Function Processor modulu. Integrisana A/D konverziona elektronika omogućava kvantizaciju signala visoke rezolucije, do 24 bita. Izolacija između kanala, zajedno sa detekcijom otvorenog ulaza, štiti komunikaciju preko busa zadnje ploče i logička procesorska kola od petlji uzemljenja na terenu ili kvarova izazvanih prekidom žice senzora.
Često postavljana pitanja
P: Kako modul IMASI03 komunicira sa glavnim sistemskim kontrolerom?
O: Modul se preko svog zadnjeg P2 ivčnog konektora povezuje sa slave expander busom i direktno prenosi digitalizovane analogne ulazne podatke host procesorima kao što su IMMFP01, IMMFP02 ili IMMFP03.
P: Koji su fizički ulazi potrebni za merenje temperature pomoću termoparova i RTD senzora?
O: Terensko ožičenje se preko P3 konektora povezuje sa spoljnim priključnim jedinicama ili modulima, uz podršku za različite tipove termoparova i trožične RTD konfiguracije sa automatskom softverskom linearizacijom.
P: Kako se dodeljuje hardverska adresa na montažnom nosaču modula?
O: Slave adresa modula ručno se podešava pomoću DIP prekidača na ploči, koji se nalaze direktno na jednoj štampanoj ploči, pre umetanja kartice u Module Mounting Unit.
Smernice za instalaciju na terenu
- Proverite da li je napajanje Module Mounting Unit jedinice isključeno ili pratite bezbednosne procedure za zamenu pod naponom specifične za sistem pre umetanja kartice u predviđeni slot nosača.
- Podesite adresiranje DIP prekidača modula i konfiguracije kratkospojnika strogo prema šemama sistemskih petlji pre fizičke instalacije u slot.
- Sprovedite terensko ulazno ožičenje kroz odgovarajuće priključne kablove povezane na P3, uz odvojene kanalice za strujne petlje 4-20 mA i niskonaponske termopar/mV signale radi smanjenja induktivnog sprezanja.
- Sve odvodne provodnike oklopa povežite sa sabirnicom zaštitnog uzemljenja sistemskog ormara u jednoj tački kako biste očuvali integritet signala i sprečili smetnje usled petlje uzemljenja.
