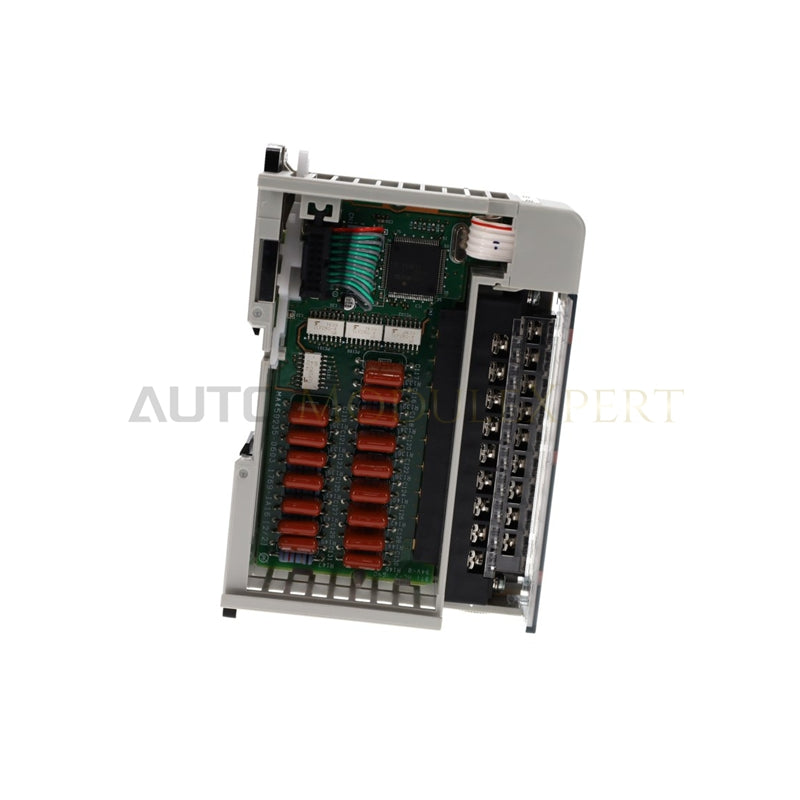

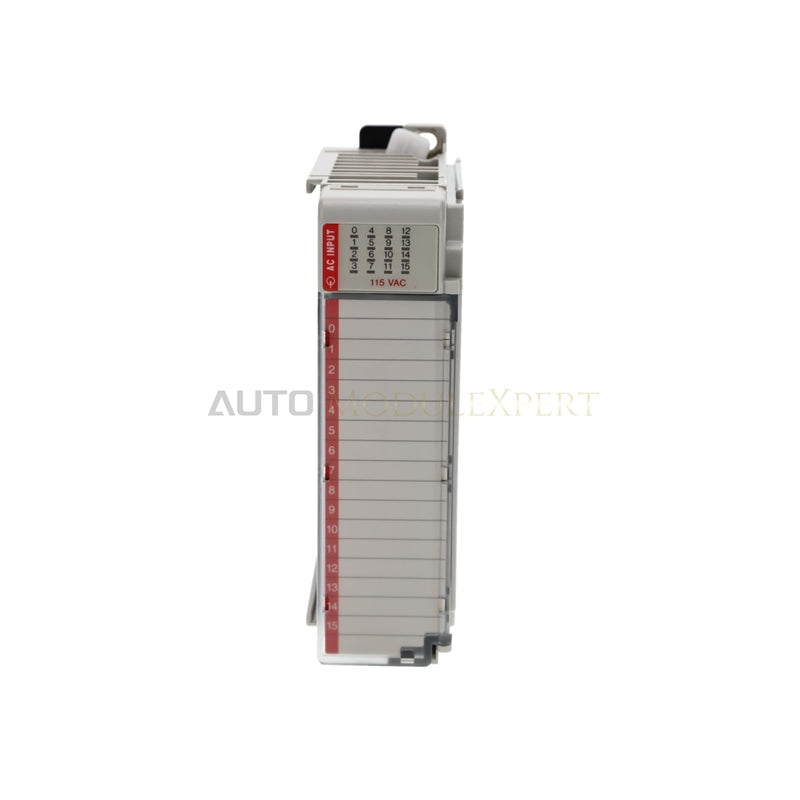

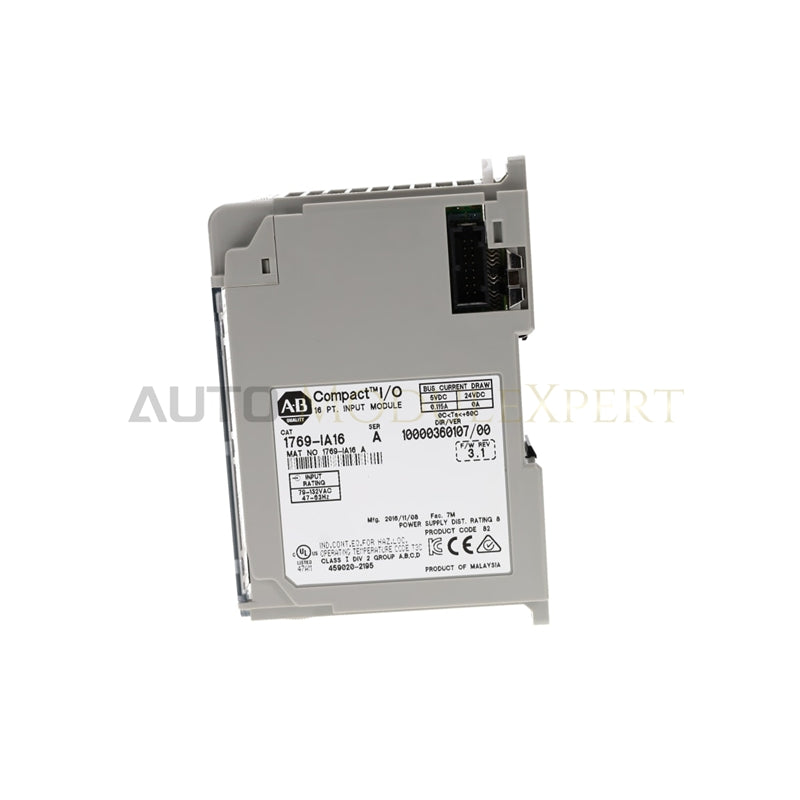

Allen-Bradley 1769-IA16 CompactLogix AC digitalni ulazni modul
Allen-Bradley 1769-IA16, takođe katalogizovan kao 1769-IA16 AC digitalni ulazni modul, služi kao namenski hardverski komponent za detekciju diskretnih signala od 120 VAC u CompactLogix upravljačkim platformama.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | 1769-IA16 |
| Brend | Allen-Bradley |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,34 kg (0,75 lbs) |
| Dimenzije | 118 x 35 x 87 mm (V x Š x D) |
| Radna temperatura | 0 do +60 °C |
| Potrošnja energije | Struja sabirnice 115 mA pri 5,1 VDC (maks. disipacija 3,3 W) |
| Broj ulaza | 16 ulaza (1 grupa, interno povezani zajednički priključci) |
| Opseg radnog napona | 79 do 132 VAC |
| Radna frekvencija | 47 do 63 Hz |
| Ulazna struja | 10 do 12 mA pri 120 VAC |
| Vreme kašnjenja ulaza | Kašnjenje pri uključivanju: 20 ms / kašnjenje pri isključivanju: 20 ms |
| Maksimalna udarna struja | 250 mA |
| Napon / struja u isključenom stanju | Maks. 20 VAC / maks. 2,5 mA |
| Ulazna impedansa | 12 kΩ pri 50 Hz, 10 kΩ pri 60 Hz |
| Nazivna udaljenost od napajanja | 8 modula |
Brzina komunikacije i determinizam komunikacije preko magistrale sabirnice
Allen-Bradley 1769-IA16 obrađuje dolazne diskretne signale od 120 VAC pomoću internih optoizolatora, pretvarajući AC stanja sa terena u digitalne logičke zastavice uz fiksno kašnjenje filtriranja od 20 ms. Modul troši 115 mA pri 5,1 VDC struje zadnje ploče, prenoseći nizove statusa 16 ulaznih tačaka direktno procesorima CompactLogix i MicroLogix 1500 preko lokalne magistrale 1769. Determinističko izvršavanje mreže i brzina komunikacije preko magistrale zadnje ploče ostaju ujednačeni u proširenim konfiguracijama do maksimalne nazivne udaljenosti od napajanja od 8 modula, uz očuvanu neometanu kompatibilnost sa flešovanjem firmvera.
Često postavljana pitanja
P: Kako interno povezani zajednički priključci utiču na ožičenje na terenu za 16 ulaznih kanala?
O: Svih 16 AC ulaznih kanala deli zajednički interno povezani povratni vod, zbog čega svi ulazni uređaji na terenu povezani sa modulom moraju raditi sa napajanjem iste faze AC napona.
P: Na kojoj maksimalnoj udaljenosti modul 1769-IA16 može biti instaliran u odnosu na sistemsko napajanje?
O: Modul ima nazivnu udaljenost od napajanja 8, što znači da mora biti instaliran najviše 8 slotskih pozicija od sistemskog napajanja, kao što su 1769-PA2, 1769-PB2, 1769-PA4 ili 1769-PB4, kako bi se obezbedila pravilna distribucija napajanja po magistrali zadnje ploče.
Smernice za instalaciju na terenu
Pre instaliranja ili servisiranja ulaznog modula isključite napajanje sistemske zadnje ploče i spoljašnja AC strujna kola na terenu. Montirajte modul na standardnu DIN šinu od 35 mm ili na površinu panela, vodeći računa da se konektor zadnje ploče čvrsto zabravi u susedni slot ili kućište napajanja. Povežite ožičenje na terenu sa zavrtnim priključcima pomoću pune bakarne žice 22 do 14 AWG ili licnaste bakarne žice 22 do 16 AWG, sa nazivnom temperaturom od najmanje 90 °C. Vodite visokonaponske AC ulazne provodnike odvojeno od niskonaponskih DC vodova i komunikacionih magistrala kako biste smanjili elektromagnetno sprezanje šuma.
