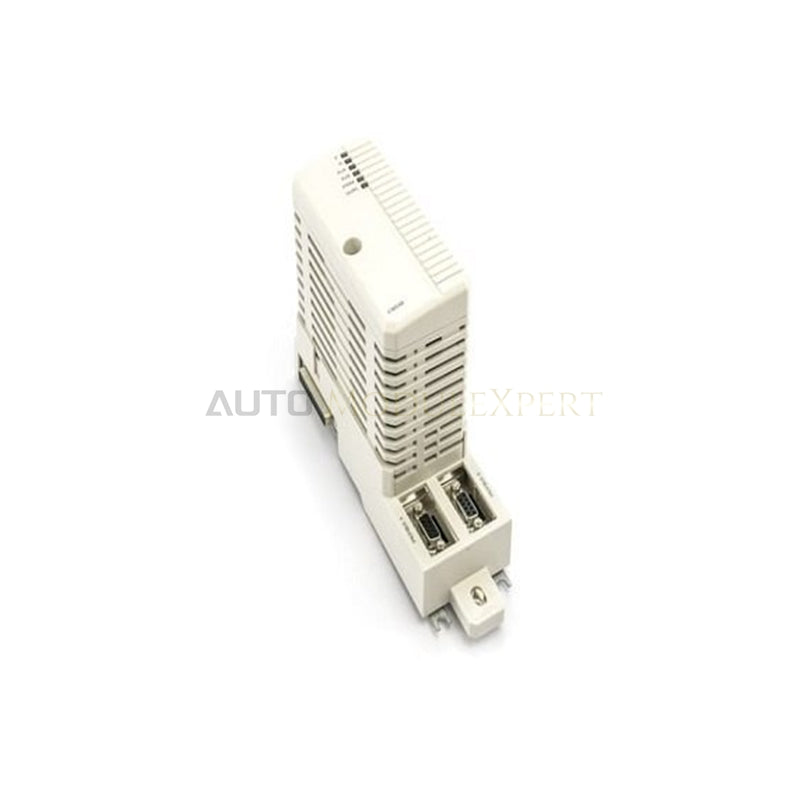

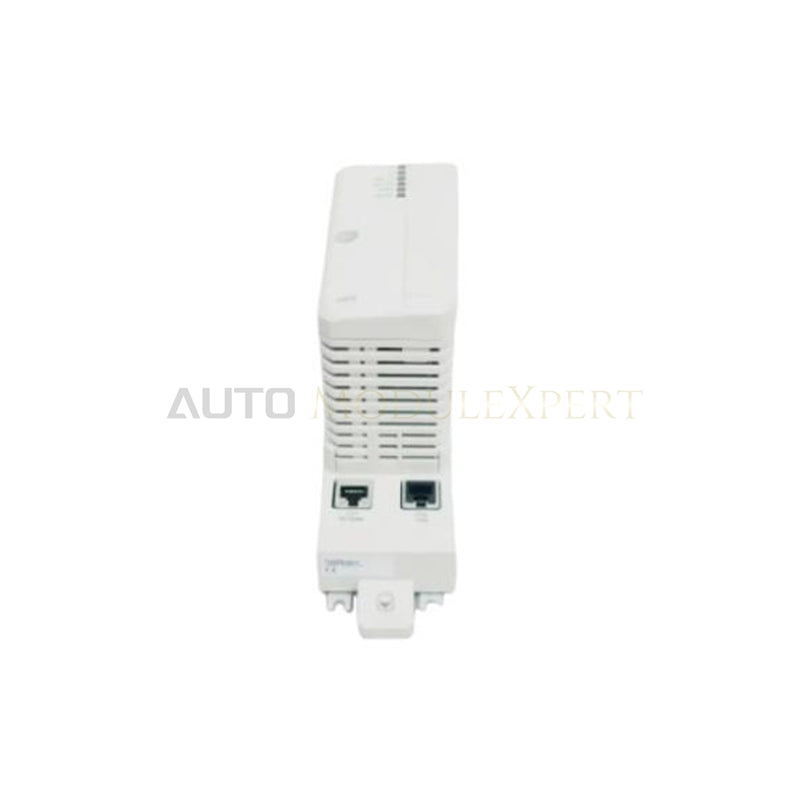

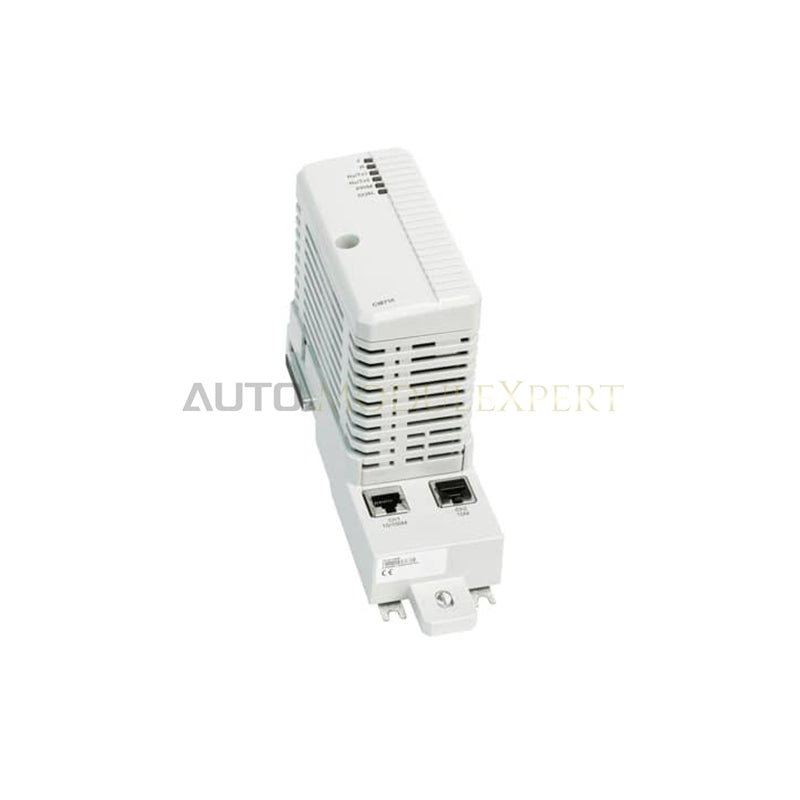

ABB CI867K01 3BSE043660R1 komunikacioni interfejsni modul
ABB CI867K01, koji se u katalozima navodi i kao CI867 komunikacioni interfejsni modul, služi kao namenski hardverski komponent za izvršavanje protokola Modbus TCP u upravljačkim mrežama ABB AC 800M i System 800xA. Jedinica se montira na CEX-Bus matičnu ploču radi uspostavljanja dvokanalne Ethernet komunikacije između procesora kontrolera AC 800M i spoljnih Modbus TCP uređaja na terenu.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | CI867K01 |
| Kataloški broj osnovnog modula | CI867 (3BSE043660R1) |
| Brend | ABB |
| Poreklo | Švedska |
| Tip proizvoda | Komunikacioni interfejsni moduli |
| Mrežni protokol | Modbus TCP (master i slave) |
| Ethernet kanali | 2 kanala (Ch1: 10/100 Mbit/s, Ch2: 10 Mbit/s) |
| Tip konektora | RJ-45 ženski (8-pinski) |
| Maksimalan broj jedinica na CEX magistrali | 12 modula |
| Redundansa modula | Podržana |
| Mogućnost zamene pod naponom | Podržana |
| Potrošnja energije | 160 mA tipično pri +24 VDC |
| Radna temperatura | 0 do +55 deg C |
| Temperatura skladištenja | -40 do +70 deg C |
| Relativna vlažnost | 5-95%, bez kondenzacije |
| Maksimalna nadmorska visina | 2000 m |
| Stepen zagađenja | Stepen 2 prema EN 60529 / IEC 529 |
| Zaštita za zahtevna okruženja | Konformalni premaz ISA 71.04 klase G3 |
| Klasa zaštite | IP20 |
| Dimenzije (Š x V x D) | 59 x 186 x 127.5 mm |
| Težina | 0.7 kg (transportna težina: 1.5 kg) |
| Kompatibilnost sistema | System 800xA 6.0.3.3 i 6.1.1; Compact Control Builder 6.0.0-3 i 6.1.1 |
| Usklađenost sa propisima | Usklađeno sa RoHS, WEEE kategorija 5 |
Determinističke mreže CEX-Bus magistrale i dvokanalno usmeravanje
Interfejsni modul CI867 obrađuje Modbus TCP okvire preko dva namenska Ethernet kanala kako bi održao deterministički protok podataka u mreži bez preopterećenja primarnog procesorskog jezgra AC 800M. Radeći preko interne CEX-Bus matične ploče, jedinica koristi tipičnu struju od 160 mA pri +24 VDC i omogućava brze prenose podataka na nivou soketa. Kanal 1 radi pri dvostrukim brzinama od 10/100 Mbit/s, dok Kanal 2 pruža fiksnu brzinu veze od 10 Mbit/s. Modul podržava potpunu zamenu pod naponom i režime redundanse modula, što inženjerima omogućava da zamene ili nadograde aktivne komunikacione čvorove na šini matične ploče bez prekida rada aktivnog DCS sistema.
Često postavljana pitanja
P: Koja je osnovna razlika između Kanala 1 i Kanala 2 na modulu CI867?
O: Kanal 1 podržava Ethernet brzine prenosa od 10/100 Mbit/s sa automatskim usaglašavanjem, dok Kanal 2 radi pri fiksnoj brzini od 10 Mbit/s. Pored toga, tehničari na terenu moraju proveriti da spoljni portovi sviča povezani sa Kanalom 2 odgovaraju prinudno podešenoj brzini od 10 Mbit/s.
P: Da li se neispravan modul CI867 može zameniti dok je matična ploča AC 800M pod naponom?
O: Da, CI867 podržava zamenu pod naponom tokom rada na CEX-Bus matičnoj ploči. Pored toga, tehničari moraju osigurati da su redundantni parovi modula preuzeli aktivne Modbus TCP master/slave sokete pre otpuštanja hardvera sa DIN šine.
P: Koliko komunikacionih modula CI867 može biti povezano na jedan kontroler AC 800M?
O: Do 12 modula CI867 može biti montirano na proširnu šinu CEX-Bus magistrale jednog sklopa kontrolera AC 800M.
Smernice za instalaciju na terenu
- Umetanje i montaža na matičnu ploču: Postavite osnovnu ploču na DIN šinu od 35 mm i povežite bočni priključak CEX-Bus magistrale pre nego što umetnete modul CI867 u njegov slot za karticu. Zaključajte mehaničke zadržne kopče kako biste uspostavili čvrst uzemljeni kontakt sa matičnom pločom.
- Oklopljeni kablovi i Ethernet terminacija: Povežite CAT5e STP (Shielded Twisted Pair) kablove sa 8-pinskim muški RJ-45 konektorima na portove Kanala 1 i Kanala 2. Pričvrstite oklopne pletenice kablova direktno za uzemljivačku sabirnicu ormara pomoću uzemljivačkih stezaljki kako biste smanjili visokofrekventne elektromagnetne smetnje.
- Razdvajanje ožičenja i ograničenja okruženja: Vodite mrežne komunikacione vodove kroz odvojene kanalice, udaljene najmanje 200 mm od vodova naizmenične struje i izlaza visokonaponskih pogona. Obezbedite da temperatura u ormaru ostane između 0 i +55 deg C, uz relativnu vlažnost bez kondenzacije ispod 95%.
