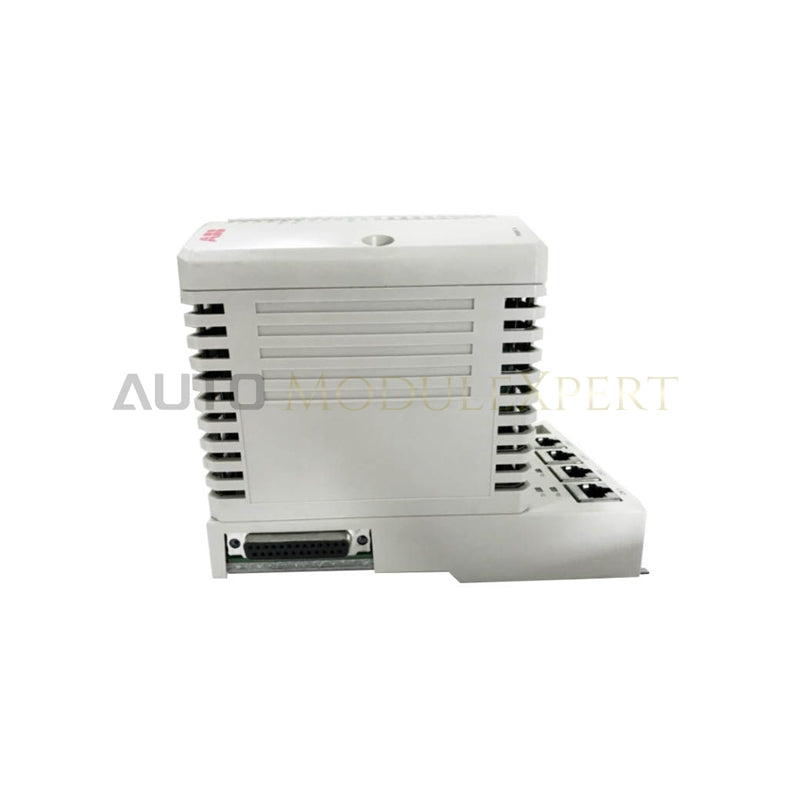

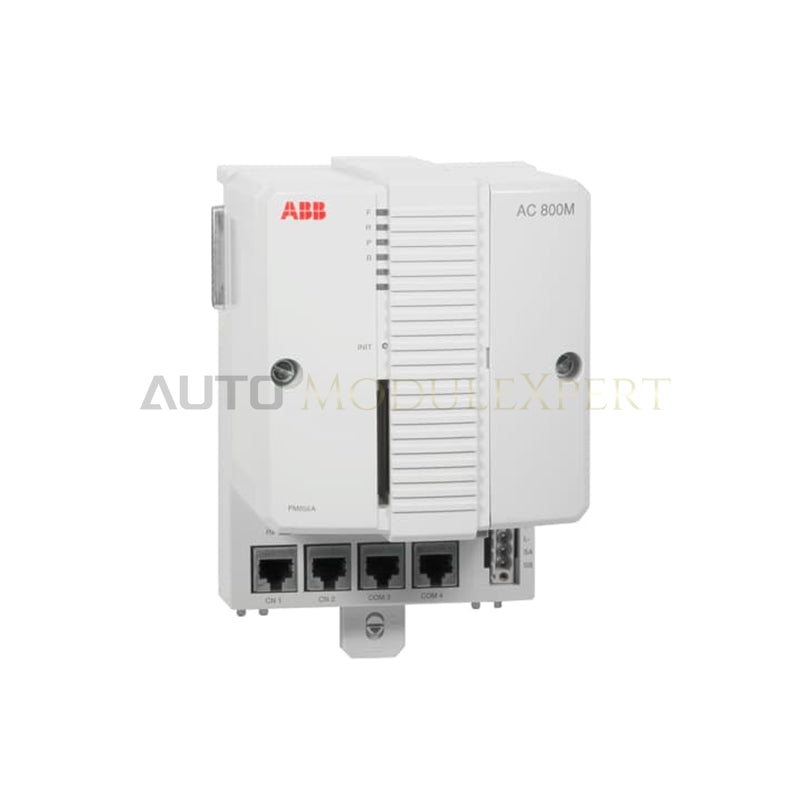

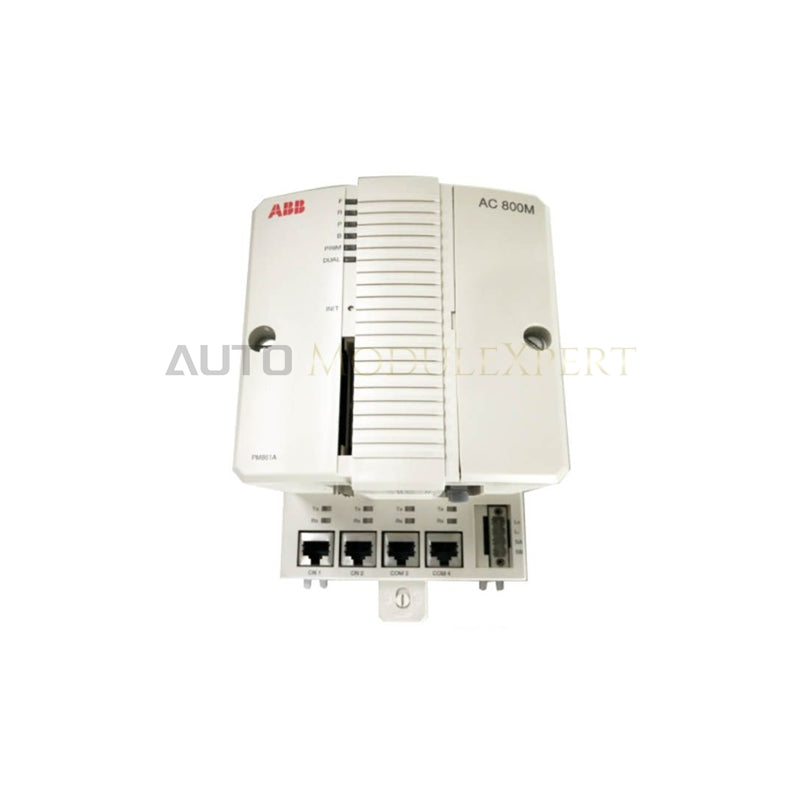

ABB PM856K01 komplet procesorske jedinice AC 800M

ABB PM856K01, takođe katalogizovan kao komplet procesorske jedinice PM856K01, služi kao namenski hardverski element za centralno upravljanje i determinističku obradu u okviru ABB System 800xA platformi. Modul izvršava programirane logičke rutine, upravlja dodelom radne memorije i usmerava podatke sa terena u realnom vremenu preko sistemske mreže.

Hardverske specifikacije

Brzina komunikacije preko magistrale na zadnjoj strani i upravljanje firmverom

Jedinica se povezuje sa unutrašnjim kućištem preko mehanizma za umetanje i zaključavanje osnovne ploče TP830, čime se održava komunikacija velikom brzinom preko magistrale na zadnjoj strani između podsistema. Svaka osnovna ploča ima fabrički dodeljenu hardversku MAC adresu koja određuje identifikaciju hardvera pri pokretanju sistema. Ugrađeni mikroprocesor kontroliše cikluse izvršavanja aplikacije do 1000 Bulovih operacija u sekundi, održavajući sinhronizaciju preko serijskih linija i dve Ethernet komunikacione putanje.

Često postavljana pitanja

P: Kako PM856K01 dobija svoj fizički mrežni identitet tokom pokretanja? O: Identitet hardvera potiče od jedinstvene Ethernet MAC adrese trajno upisane direktno na odgovarajućoj oznaci osnovne ploče TP830, koju CPU ploča očitava nakon umetanja u magistralu na zadnjoj strani.

P: Kojoj svrsi služe dva serijska porta na sklopu osnovne ploče? O: Port COM3 obezbeđuje standardne RS-232C signale sa potpunom kontrolom modema, dok port COM4 ima galvansku izolaciju i namenjen je isključivo komunikaciji sa alatom za konfiguraciju.

P: Kako rukovaoci pokreću potpuno resetovanje sistema ili ciklus pokretanja na PM856K01? O: Pritiskom na fizičko dugme INIT na prednjoj maski briše se stanje dinamičke radne memorije i procesorska ploča se ponovo pokreće u svojoj početnoj rutini.

Smernice za instalaciju na terenu

Prilikom integracije modula pratite sledeće uzastopne korake fizičke instalacije:

1. Pre montaže hardvera isključite glavna napajanja magistrale na zadnjoj strani ormara.
2. Pričvrstite osnovnu ploču TP830 na standardnu DIN šinu od 35 mm pomoću integrisanog mehanizma za umetanje i zaključavanje.
3. Proverite da li se oznaka hardverske adrese na osnovnoj ploči podudara sa projektnom tehničkom dokumentacijom.
4. Poravnajte vođice kućišta procesora PM856K01 sa priključkom zaglavlja na osnovnoj ploči.
5. Čvrsto pritisnite modul na mesto dok se pričvrsne kopče osnovne ploče ne uglave.
6. Povežite standardne RJ45 Ethernet kablove sa portovima CN1 i CN2 za primarne veze kontrolne mreže.
7. Povežite uzemljenje oklopa kablova direktno sa sabirnicom uzemljenja ormara kako biste sprečili prihvatanje smetnji.
8. Ponovo uključite napajanje sistema i proverite da li prednji LED indikatori potvrđuju normalan radni status.
