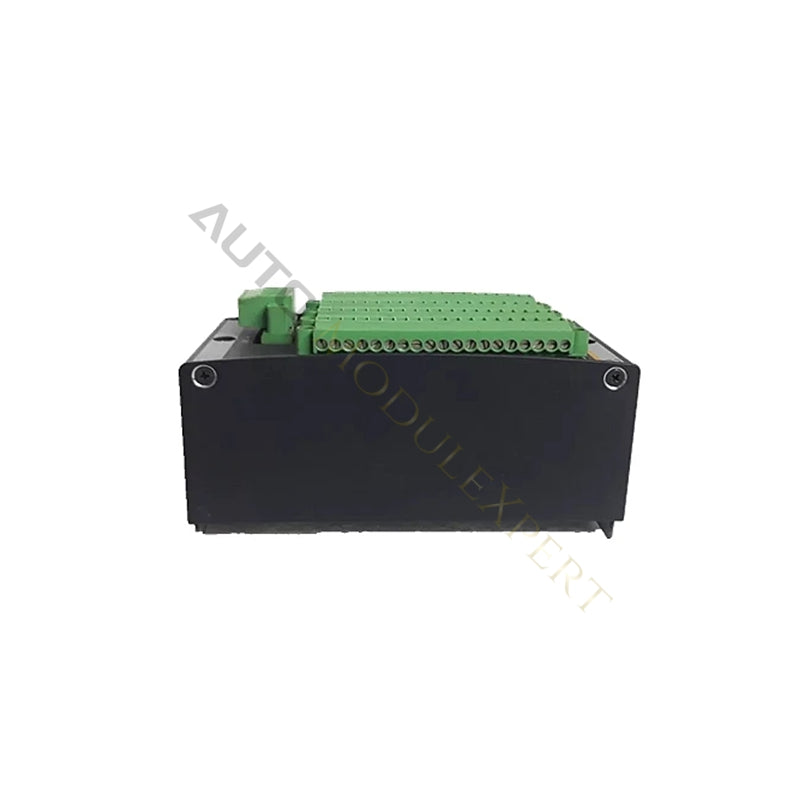

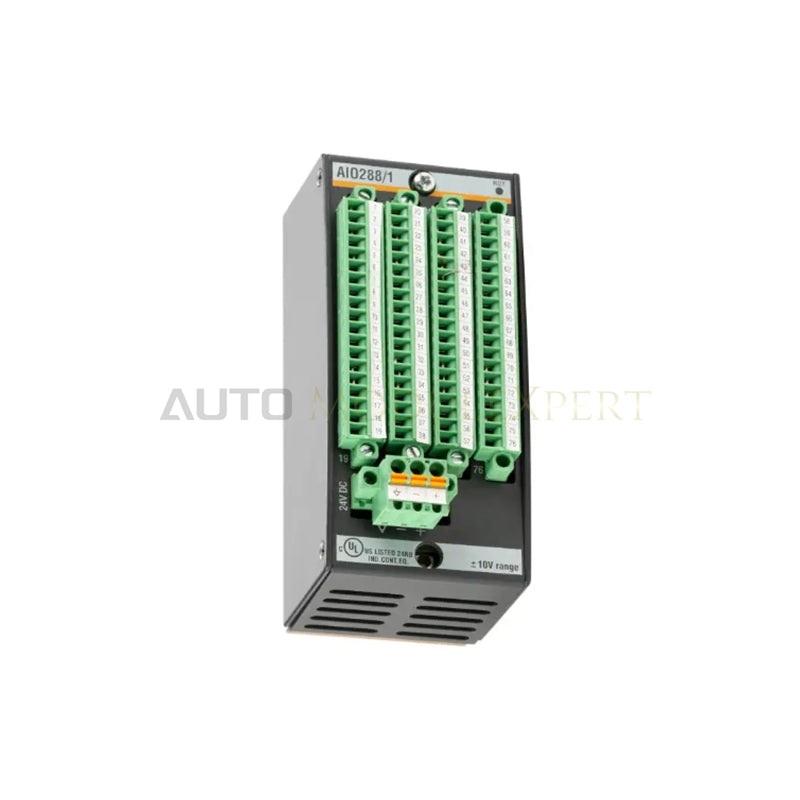

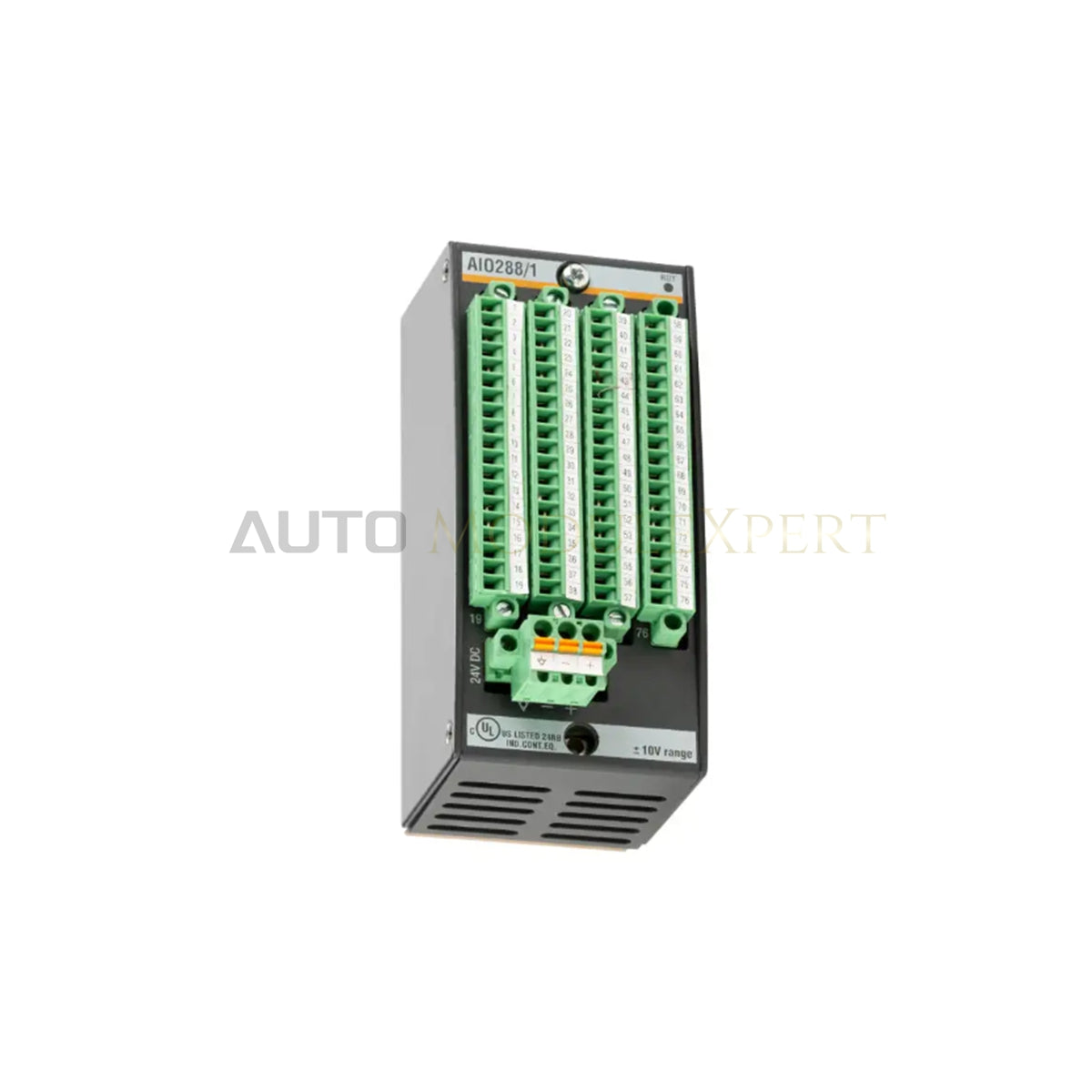

Bachmann AIO288/1 analogni ulazno-izlazni modul
Bachmann AIO288/1, koji se u katalozima navodi i kao AIO288/1 analogni ulazno-izlazni modul, funkcioniše kao namenski hardverski sklop za višekanalno prikupljanje analognih signala i izvršavanje kontrole napona u mrežama Bachmann M1 sistema automatizacije.
Pregled sufiksa i matrica modela
| Broj dela | Analogni ulazi | Analogni izlazi | Podrška za Pt100/Pt1000 | Galvanska izolacija |
|---|---|---|---|---|
| AIO288 | 8 kanala | 8 kanala (+/-10 V) | Do 4 senzora | Galvanska izolacija je prisutna |
| AIO288/1 | 8 kanala | 8 kanala (+/-10 V) | Do 4 senzora | Bez izolacije (nema galvanske izolacije) |
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | AIO288/1 |
| Brend | Bachmann |
| Poreklo | Nemačka |
| Težina | 0,29 kg (10,2 oz) |
| Dimenzije | 58 x 122 x 71 mm |
| Radna temperatura | -30 do +60 °C |
| Potrošnja energije | 18 do 34 VDC napajanje na terenu |
| Analogni ulazi | 8 kanala (+/-1 V, +/-10 V, 0-20 mA) |
| Rezolucija ulaza / uzorkovanje | 14-bitno / 200 us |
| Ulazna impedansa | 100 kOhm (napon), 243 Ohm (struja) |
| Merenje temperature | Do 4 Pt100/Pt1000 (-100 do +500 °C) |
| Analogni izlazi | 8 kanala (+/-10 V) |
| Rezolucija izlaza / vreme stabilizacije | 14-bitno / <= 400 us |
| Napajanje potenciometra | 4 kanala (+/-10 V, maksimalno opterećenje 40 mA) |
| Izolacioni napon | Nema ga (AIO288/1 nije izolovan) |
Brzina komunikacije po magistrali zadnje ploče i determinizam
Bachmann AIO288/1 obezbeđuje brze cikluse konverzije od 200 us na svih 8 ulaznih kanala, čime održava visoku brzinu komunikacije po magistrali zadnje ploče kroz kućište M1 kontrolera. Integrisana hardverska dijagnostika neprekidno proverava pojavu prekida kabla u naponskim i temperaturnim petljama, dok istovremeno nadgleda stanja kratkog spoja na izlazima. Kompatibilnost flešovanja firmvera na hardverskom nivou obezbeđuje da brzi prenosi 14-bitnih analognih podataka ostanu potpuno sinhronizovani sa zadacima aplikacije CPU-a, bez stvaranja komunikacionog podrhtavanja.
Često postavljana pitanja
P: Koja je osnovna funkcionalna razlika između varijanti AIO288 i AIO288/1?
O: AIO288/1 je neizolovana verzija standardnog modela AIO288. Iako oba modela imaju isti broj kanala i brzine konverzije, AIO288/1 nema unutrašnju galvansku izolaciju kanala i zahteva spoljne mere za sprečavanje petlji uzemljenja.
P: Kako modul obavlja merenje temperature pomoću RTD senzora?
O: Do 4 kanala mogu se konfigurisati za očitavanje Pt100 ili Pt1000 RTD senzora u opsegu od -100 do +500 °C, uz korišćenje dvoprovodnog ili četvoroprovodnog načina povezivanja.
Smernice za instalaciju na terenu
Pre montaže ili uklanjanja modula iz M1 nosača, uverite se da su sistemska i terenska napajanja potpuno isključena. Modul postavite vertikalno unutar kućišta kako biste omogućili pasivno odvođenje toplote kroz ventilacione otvore. Pošto AIO288/1 nema unutrašnju galvansku izolaciju, povežite sve zajedničke vodove senzora na jednu ekvipotencijalnu referentnu tačku sistema kako biste uklonili razlike potencijala prema zemlji. Analogne signalne provodnike vodite kroz oklopljene kablove sa upredenim paricama i strogo ih odvojite od vodova visokonaponskih motora ili AC distribucije, a oklop kablova direktno spojite sa uzemljenom ravni ormara.
