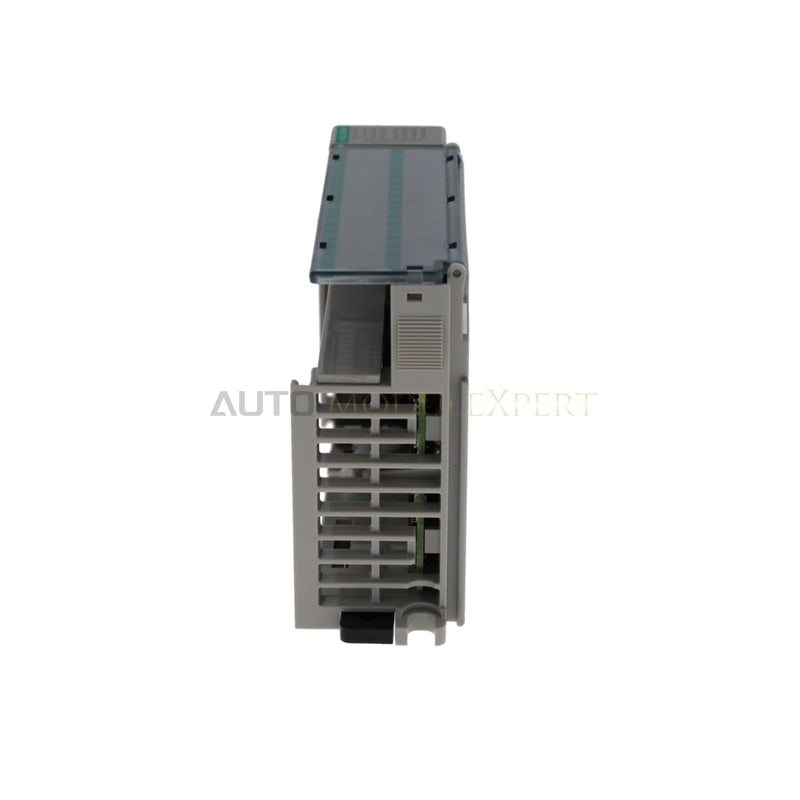

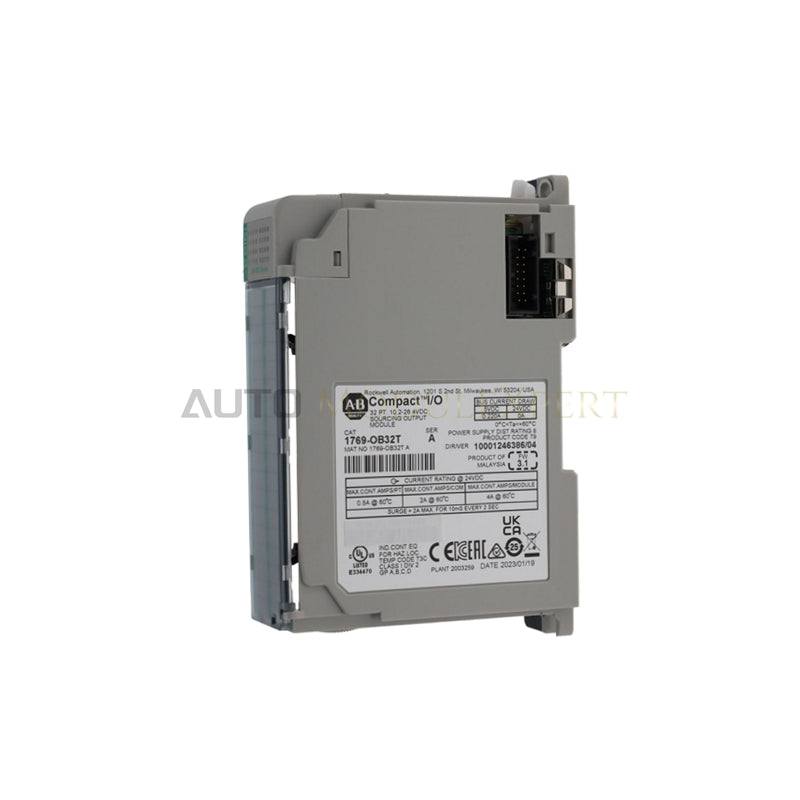

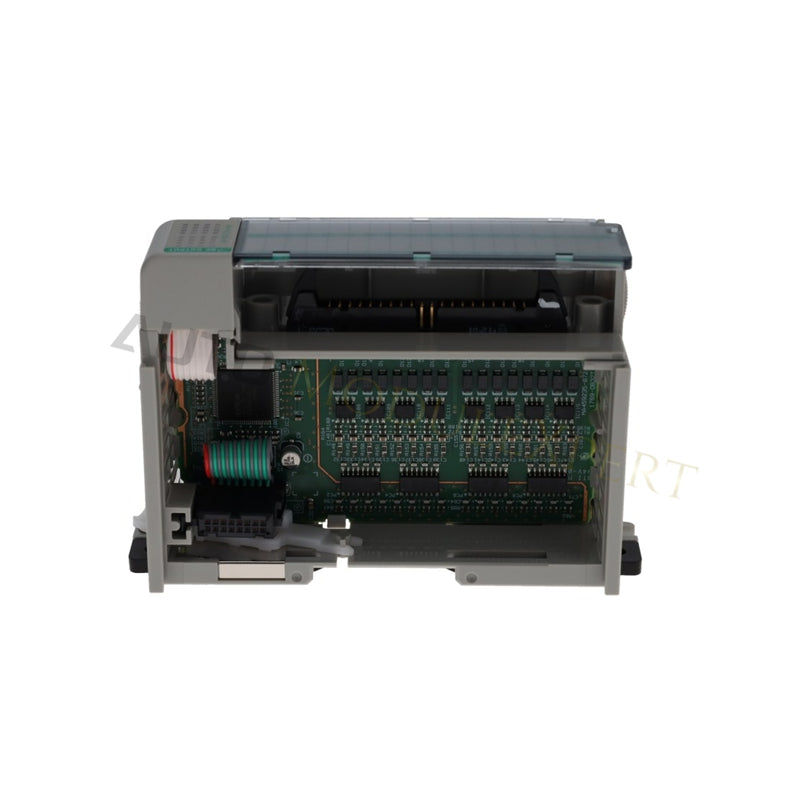

Allen-Bradley 1769-OB32T CompactLogix digitalni DC izlazni modul
Allen-Bradley 1769-OB32T, takođe katalogizovan kao 1769-OB32T digitalni DC izlazni modul, predstavlja namensku hardversku komponentu za izvršavanje poluprovodničkih signala od 24 VDC u okviru CompactLogix upravljačkih platformi.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1769-OB32T |
| Brend | Allen-Bradley |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,68 kg (1,50 lbs) |
| Dimenzije | Standardni CompactLogix 1769 format |
| Radna temperatura | 0 do +60 °C |
| Potrošnja energije | 250 mA struje magistrale na 5,1 VDC (~4,5 W disipacije snage) |
| Tip izlaza | 32 tranzistorska poluprovodnička DC izlaza sa izvornim napajanjem |
| Opseg radnog napona | 5 do 30 VDC (24 VDC nominalno, 10,2 do 26,4 VDC u uključenom stanju) |
| Izlazna struja po tački | Maks. 0,5 A (vršna vrednost 2,0 A) |
| Kontinualna struja po modulu | Ukupno maks. 16 A (ograničenje grupe 4,0 A) |
| Ograničenje udarne struje | 1 A tokom 10 ms (ponovljivo na svake 2 s) |
| Zaštita kola | Integrisana elektronska zaštita od kratkog spoja sa automatskim resetovanjem |
| Rastojanje od napajanja | 8 modula |
| Rezervni priključni blok | 1769-RTBN18 |
Brzina komunikacije magistrale zadnje ploče i determinizam
Allen-Bradley 1769-OB32T obrađuje komande za izlaz diskretne logike velike gustine preko lokalne magistrale zadnje ploče 1769, uz potrošnju od 250 mA na 5,1 VDC. Interna poluprovodnička upravljačka kola ažuriraju svih 32 tranzistorska izlaza sa izvornim napajanjem u realnom vremenu, uz održavanje determinističke EtherNet/IP komunikacije sa CompactLogix i MicroLogix 1500 kontrolerima. Skaliranje velike I/O gustine omogućava ukupna opterećenja izlaza modula do 16 A kontinualno preko proširenih grupa, u okviru navedenih ograničenja rastojanja od napajanja od 8 modula, bez ugrožavanja kompatibilnosti sa firmverom ili brzine komunikacije magistrale zadnje ploče.
Često postavljana pitanja
P: Kako integrisana elektronska zaštita upravlja kvarovima zbog prekomerne struje na pojedinačnim kanalima?
O: Ugrađena elektronska zaštita od kratkog spoja detektuje prekomernu struju na tranzistorskim izlaznim drajverima i isključuje kanal u kvaru, automatski se resetujući kada se kvar otkloni i temperature spojeva vrate u normalu.
P: Koja je najveća dozvoljena udaljenost između ovog izlaznog modula sa 32 tačke i sistemskog napajanja?
O: 1769-OB32T ima dozvoljeno rastojanje od napajanja od 8 modula, što zahteva instalaciju najviše 8 slotskih mesta modula od 1769 proširenog napajanja kako bi se garantovali odgovarajući nivoi napona na magistrali zadnje ploče.
Smernice za instalaciju na terenu
Pre instaliranja ili servisiranja sklopa modula, isključite napajanje sistemske magistrale zadnje ploče i izvore VDC napona na terenskoj strani. Zakačite kućište na standardnu DIN šinu od 35 mm ili montažnu ploču, proveravajući da konektor magistrale zadnje ploče sigurno klizi u konektor susednog modula. Povežite terenske izlazne provodnike na uklonjivi priključni blok 1769-RTBN18 pomoću višežilne bakarne žice prečnika 22 do 16 AWG, predviđene za 90 °C. Vodite DC signalne provodnike odvojeno od visokonaponskih AC vodova i pogonskih kablova kako biste sprečili induktivno preuzimanje šuma i očuvali izolaciju između preklapanja kanala.
