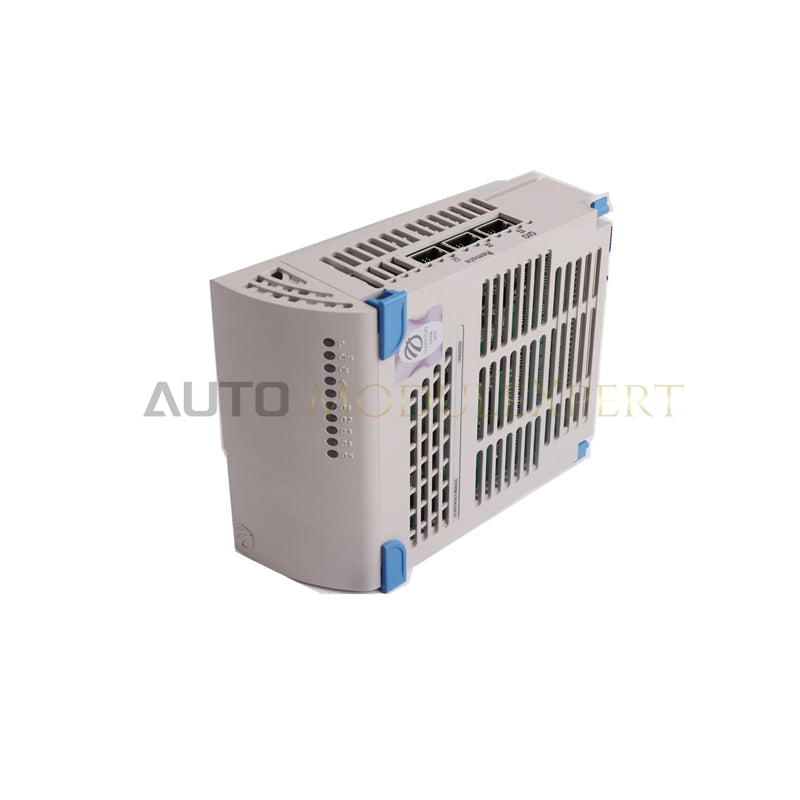

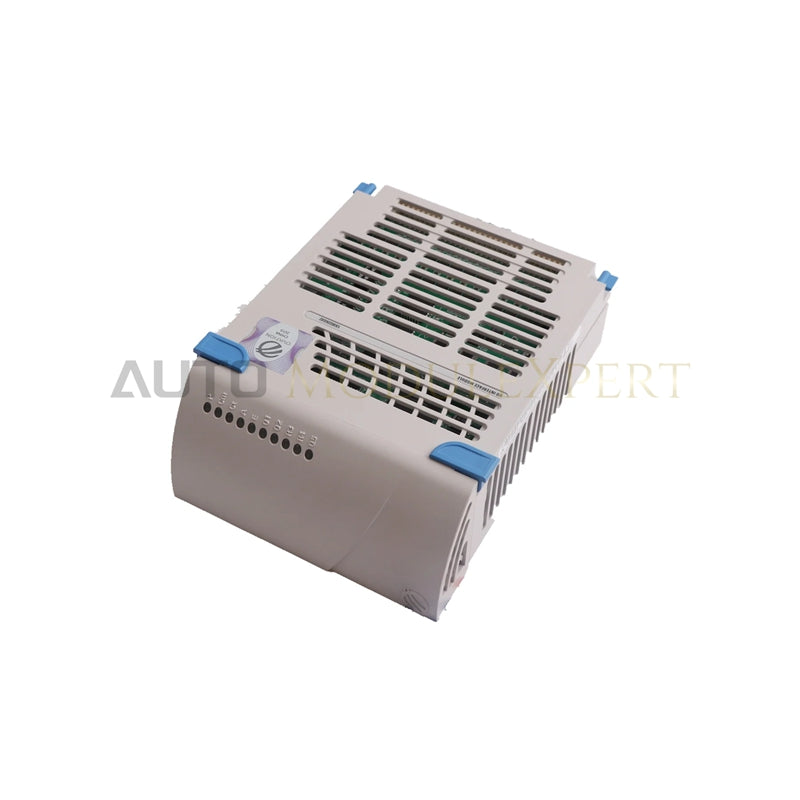

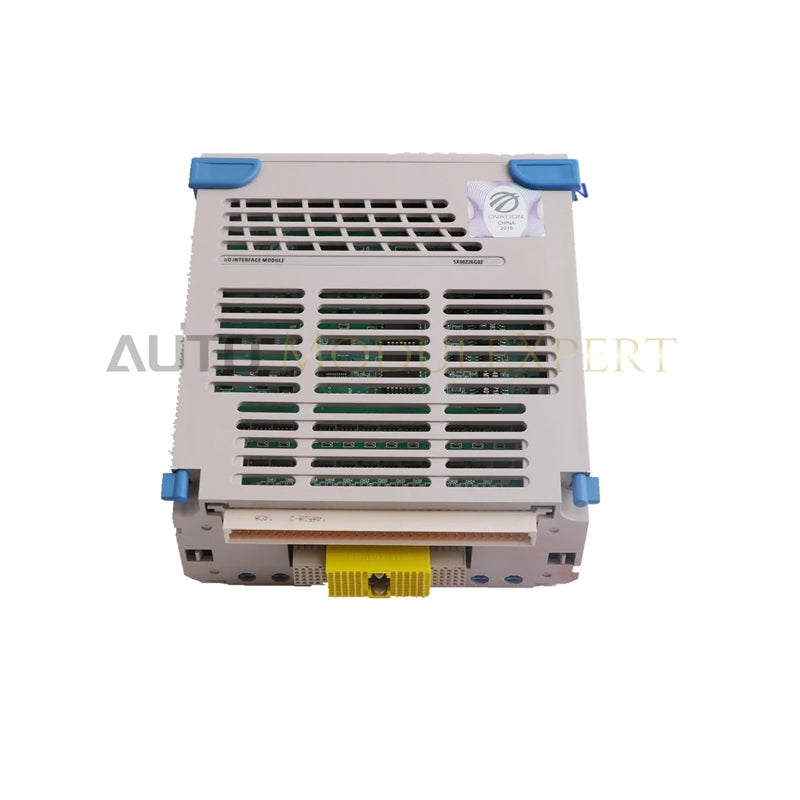

Emerson 5X00226G02 Ovation I/O interfejsni modul

Emerson 5X00226G02, takođe katalogizovan kao 5X00226G02 I/O interfejsni modul, predstavlja namensku hardversku komponentu za brzu komunikaciju između kontrolera i terenskih uređaja u okviru Ovation DCS platformi.

Hardverske specifikacije

Izolacija između kanala i usmeravanje preko dvostruke redundantne magistrale

Modul ima dvostruke redundantne interfejsne portove I/O magistrale kako bi se obezbedio neprekidan prenos podataka između lokalnih kontrolerskih jedinica i terenskih I/O ormana. Ugrađeni primopredajnici magistrale izoluju digitalni saobraćaj magistrale i sprečavaju degradaciju signala duž brzih komunikacionih kanala. U slučaju fizičkog kvara veze ili prekida voda na jednom segmentu magistrale, ugrađena logika trenutno preusmerava opterećenje prenosa preko sekundarne redundantne veze, bez prekida skeniranja sistema ili determinističkog vremena upravljanja.

Često postavljana pitanja

P: Kako 5X00226G02 obavlja redundantno prebacivanje komunikacije preko I/O magistrale?

O: Integrisana hardverska logika istovremeno nadgleda dve redundantne linije magistrale i automatski usmerava aktivne pakete podataka kroz sekundarni kanal ako na primarnoj putanji dođe do degradacije veze ili gubitka signala.

P: Da li osoblje za održavanje može da zameni 5X00226G02 tokom aktivnog skeniranja sistema?

O: Modul možete zameniti pod uslovom da sekundarna redundantna interfejsna kartica održava aktivnu komunikaciju magistrale i da izolovani slotovi zadnje ploče sprečavaju opasnost od električnog luka tokom umetanja.

P: Koji fizički interfejsi za povezivanje sa magistralom postoje na štampanoj ploči modula?

O: Kartica ima dva namenska višepinska ivična konektora koji se direktno povezuju sa primarnim i sekundarnim I/O kanalima Ovation magistrale zadnje ploče.

Smernice za instalaciju na terenu

Prilikom integracije modula pratite sledeće redosledne korake fizičke instalacije:

1. Isključite napajanje vodova zadnje ploče ormara i izolujte ožičenje terenskog interfejsa pre rukovanja modulom.
2. Poravnajte ivice štampane ploče 5X00226G02 sa vođicama na ciljnom Ovation I/O ormanu.
3. Čvrsto uvucite sklop u slot ormana dok se dvostruki redundantni konektori magistrale potpuno ne spoje sa priključkom zadnje ploče.
4. Zategnite gornje i donje pričvrsne leptiraste zavrtnje kako biste učvrstili modul i zaštitili ga od radnih vibracija.
5. Uzemljite oklop svih dolaznih interfejsnih kablova na glavnu sabirnicu uzemljenja ormana kako biste smanjili visokofrekventne električne smetnje.
6. Uključite napajanje zadnje ploče sistema i pratite dijagnostičke LED indikatore da biste potvrdili aktivnu komunikaciju sa kontrolerom i sinhronizaciju magistrale.
