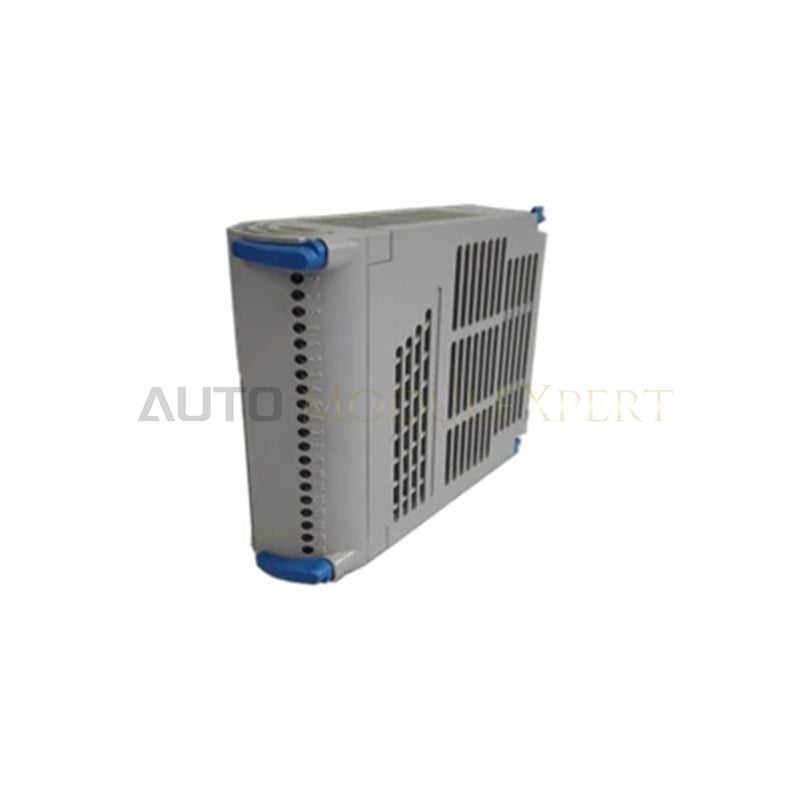

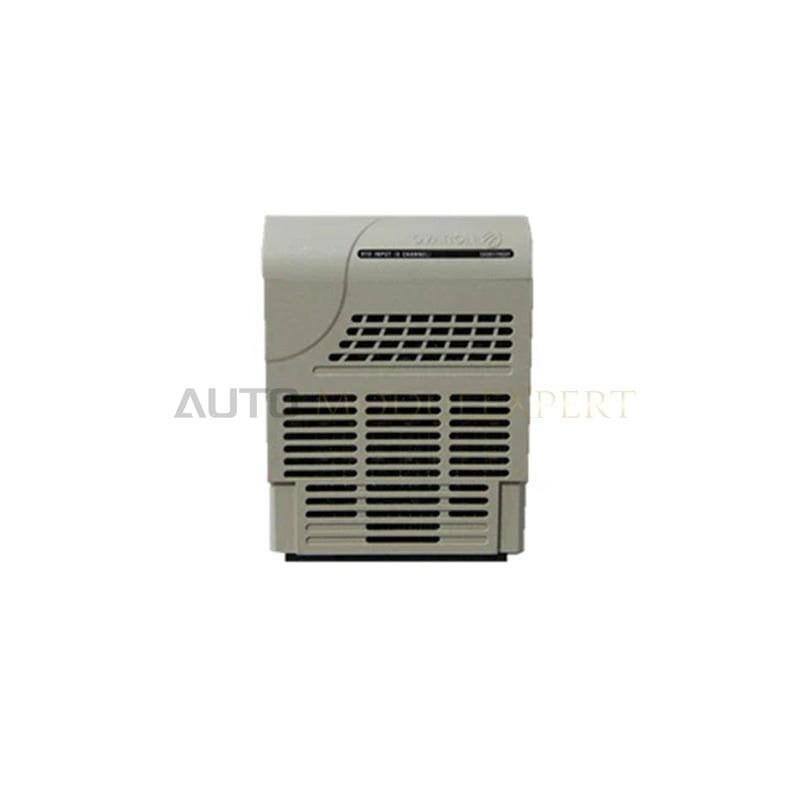

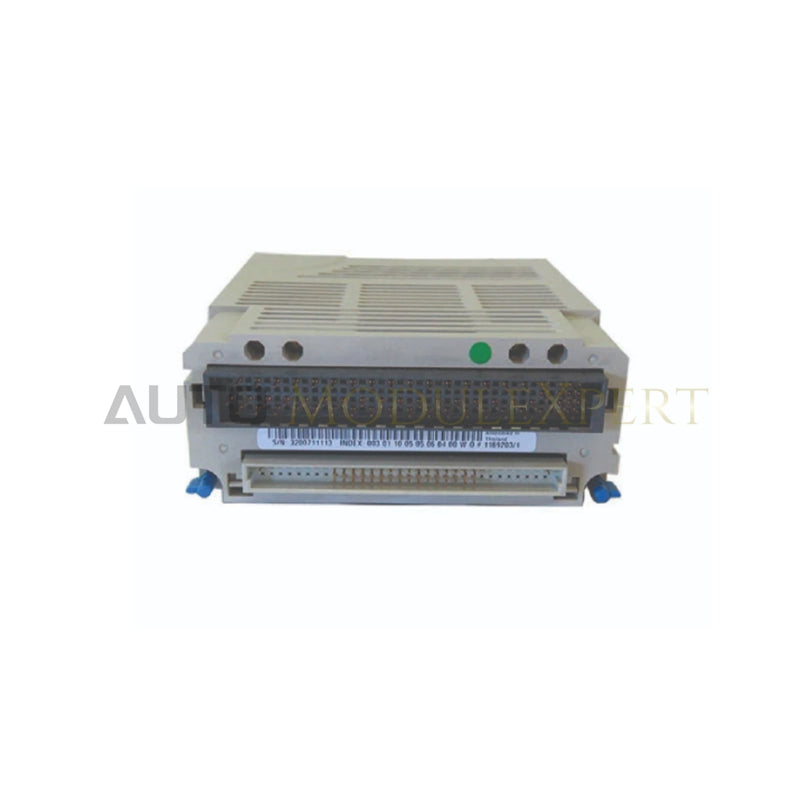

Emerson 5X00502G01 Ovation analogni ulazni modul

Emerson 5X00502G01, koji se takođe vodi u katalogu kao 5X00502G01 analogni ulazni modul, služi kao namenski hardverski sklop za višekanalno merenje analognih signala u okviru Emerson Ovation DCS mreža.

Specifikacije hardvera

Izolacija između kanala i povezivanje HART petlje

Modul integriše arhitekturu izolacije između kanala kako bi eliminisao razlike potencijala uzemljenja u udaljenim instrumentacionim petljama. Diferencijalni A/D konvertori neprekidno filtriraju elektromagnetni šum u dolaznim strujnim petljama od 4-20 mA, obezbeđujući visoku rezoluciju signala za kritične procesne parametre. Interna kola za distribuciju napajanja na terenu podržavaju aktivne dvovodne predajnike, uz održavanje stabilnosti kompenzacije hladnog spoja i granica zaštite od prenapona tokom prelaznih pojava u sistemu.

Često postavljana pitanja

P: Kako interna arhitektura izolacije štiti zadnju ploču od naponskih prenapona sa strane terena?

O: Galvanska izolacija između kanala odvaja analogna merna kola velike gustine od glavne magistrale zadnje ploče, blokirajući skokove napona zajedničkog režima i strujne petlje uzemljenja.

P: Da li osoblje za održavanje može da zameni ovaj modul dok osnovni sklop sistema ostaje pod naponom?

O: Da, modul podržava zamenu pod naponom direktno u uslovima napajanja preko zadnje ploče, bez prekida skeniranja susednih kanala ili izazivanja grešaka kontrolera.

Smernice za instalaciju na terenu

Montirajte modul vertikalno unutar dodeljenog Ovation osnovnog rek ormara sa terminalima kako biste obezbedili odgovarajuće odvođenje toplote konvekcijom preko unutrašnjih komponenti. Inženjeri moraju da spoje oklop svih terenskih kablova na sabirnicu zaštitnog uzemljenja glavnog ormara pomoću stezaljki za uzemljenje niske impedanse, pri čemu oklop na strani senzora treba da ostane neuzemljen kako bi se sprečile kružne struje. Sprovedite sve analogne instrumentacione kablove od 4-20 mA, 1-5 VDC i 0-10 VDC kroz izolovane kablovske police, odvojeno od vodova za distribuciju naizmenične struje. Održavajte minimalni poluprečnik savijanja od 50 mm za sve snopove signalnih vodova na mestu umetanja u priključni blok kako biste uklonili naprezanje provodnika.
