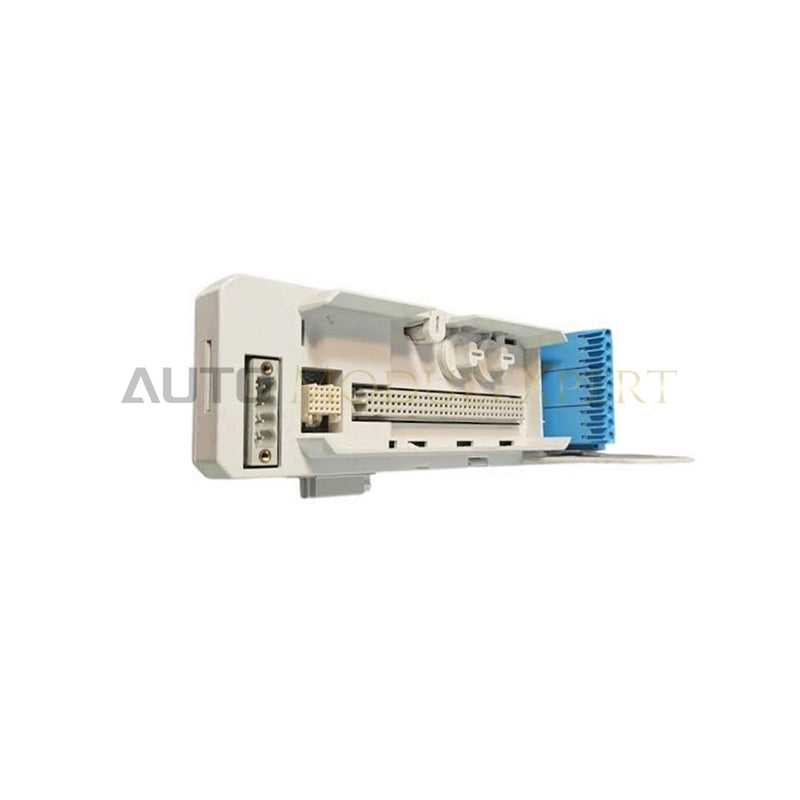

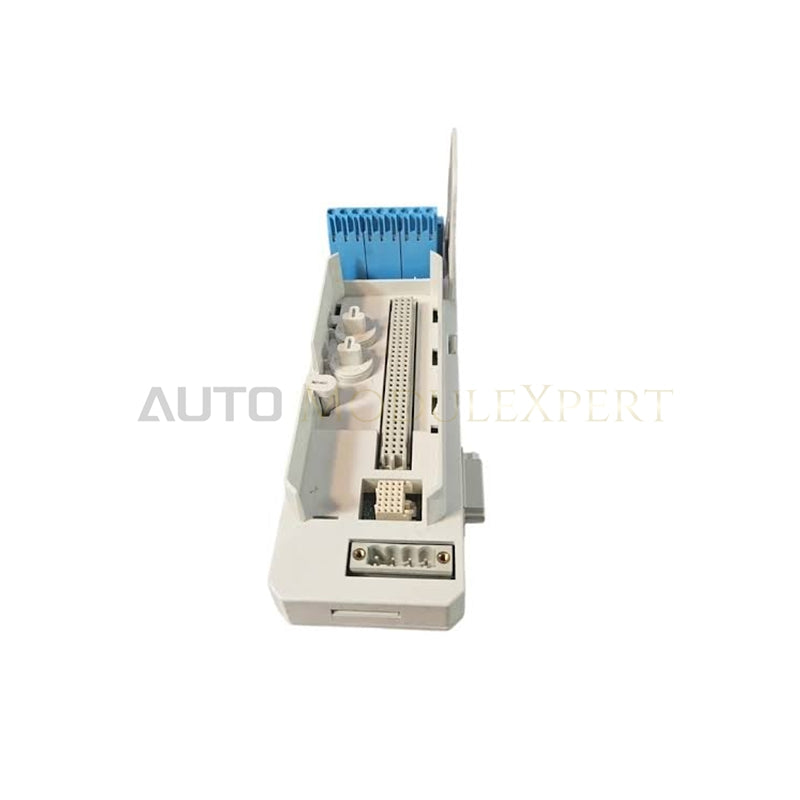

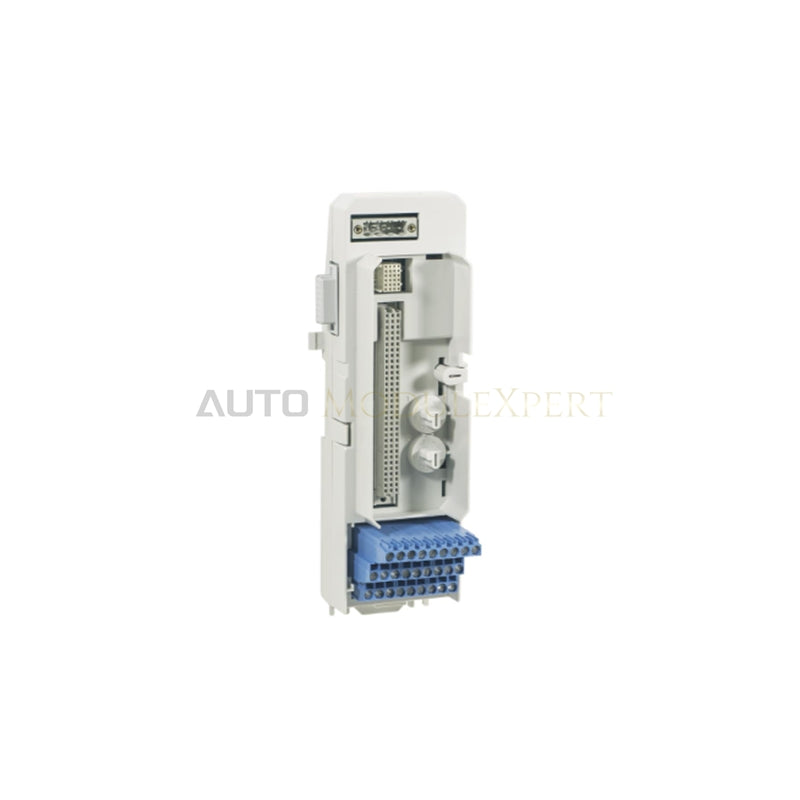

ABB TU890 3BSC690075R1 ชุดขั้วต่อ S800 แบบความปลอดภัยภายใน
ABB TU890 3BSC690075R1 ซึ่งมีรายการในแค็ตตาล็อกในชื่อ ชุดยุติการเชื่อมต่อโมดูล TU890 เป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับการเดินสายสัญญาณภาคสนามและการแยกวงจรแบบกัลวานิกที่มีความปลอดภัยภายในภายในแพลตฟอร์มควบคุม ABB S800 I/O และ System 800xA ชุดนี้ติดตั้งจุดต่อสัญญาณ 3x9 จุด พร้อมตัวกั้นสายไฟทางกายภาพในตัว ทำหน้าที่กระจายไฟและกำหนดเส้นทางสัญญาณภาคสนามระหว่างเซนเซอร์ในพื้นที่อันตรายกับช่องสัญญาณ Modulebus บนแบ็กเพลน
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | TU890 |
| แบรนด์ | ABB |
| หมายเลขชิ้นส่วน | 3BSC690075R1 |
| แหล่งกำเนิด | สวีเดน |
| ขนาด | 58.5 mm x 194 mm x 64 mm |
| น้ำหนัก | 0.30 kg |
| อุณหภูมิใช้งาน | +5 ถึง +55 deg C |
| การใช้พลังงาน | การจ่ายแบบพาสซีฟ (การป้อนผ่านบัสแบ็กเพลน 24 VDC) |
| แรงดันไฟฟ้าแยกวงจรพิกัด | 50 V |
| การจัดวางขั้วต่อ | ขั้วต่อสัญญาณ 3x9 จุด |
| ระดับสภาพแวดล้อม | เป็นไปตาม ISA G3 (ISA 71.04) |
| ระดับการป้องกัน | IP20 (IEC 60529) |
ความเร็วการสื่อสารบนบัสแบ็กเพลนและการแยกวงจรเพื่อความปลอดภัยภายใน
TU890 ช่วยกำหนดเส้นทางสัญญาณแบบแยกวงจรกัลวานิกเพื่อป้องกันการแพร่กระจายของความขัดข้องชั่วข้ามบัสแบ็กเพลน ทำให้ความเร็วการสื่อสารบนบัสแบ็กเพลนระหว่างสล็อต S800 I/O ที่อยู่ติดกันมีเสถียรภาพ แผงกั้นการแยกวงจรทางกายภาพช่วยรักษาการแยกสายไฟภาคสนามที่มีความปลอดภัยภายในออกจากบัสจ่ายไฟบนแบ็กเพลนที่ไม่มีความปลอดภัยภายใน การออกแบบนี้ช่วยให้เป็นไปตามมาตรฐานการปฏิเสธสัญญาณรบกวนและระยะครีพเพจที่เข้มงวด อีกทั้งรองรับการถอดเปลี่ยนโมดูล S800 I/O ที่กำลังทำงานแบบฮอตสว็อป โดยไม่รบกวนไฟเลี้ยงหรือทราฟฟิกการสื่อสารบนชุดขั้วต่อข้างเคียง
คำถามที่พบบ่อย
ถาม: ตัวกั้นสายไฟทางกายภาพที่ให้มาพร้อม TU890 มีไว้เพื่ออะไร
ตอบ: ตัวกั้นสายไฟทางกายภาพช่วยรักษาระยะห่างขั้นต่ำตามข้อบังคับระหว่างสายวงจรภาคสนามที่มีความปลอดภัยภายในกับสายไฟเลี้ยงหรือสายสื่อสารที่ไม่มีความปลอดภัยภายใน เพื่อให้เป็นไปตามข้อกำหนดการติดตั้งในพื้นที่อันตราย
ถาม: โมดูล S800 I/O ที่ติดตั้งบน TU890 สามารถถอดเปลี่ยนแบบฮอตสว็อประหว่างการทำงานภาคสนามได้หรือไม่
ตอบ: ได้ ฐาน TU890 จะคงวงจรไฟเลี้ยงและสัญญาณของแบ็กเพลนให้ต่อเนื่องระหว่างการถอดโมดูล จึงสามารถถอดเปลี่ยนแบบฮอตสว็อปขณะระบบออนไลน์ได้โดยไม่รบกวนโมดูล I/O ข้างเคียง
แนวทางการติดตั้งภาคสนาม
ติดตั้ง TU890 บนราง DIN มาตรฐานขนาด 35 mm โดยตรวจสอบให้คลิปต่อลงดินด้านหลังสัมผัสกับพื้นผิวโลหะที่ไม่ได้ทาสี เพื่อสร้างจุดอ้างอิงกราวด์ที่มั่นคง เชื่อมต่อตัวต่อ Modulebus ในแนวด้านข้างเข้ากับฐานขั้วต่อ S800 ที่อยู่ติดกันเพื่อให้โซ่การสื่อสารบนแบ็กเพลนครบถ้วน
ใส่ตัวกั้นสายไฟทางกายภาพที่ให้มาเพื่อแบ่งแยกทางกายภาพระหว่างกลุ่มสายไฟที่มีความปลอดภัยภายในกับสายไฟเลี้ยงมาตรฐาน ต่อสัญญาณภาคสนามเข้ากับบล็อกขั้วต่อ 3x9 จุดโดยใช้ขนาดตัวนำตามที่กำหนด ขันขั้วต่อสกรูทั้งหมดด้วยแรงบิดตามค่าที่แนะนำ และต่อลงดินชีลด์สายเคเบิลโดยตรงกับบัสบาร์กราวด์ของตู้
