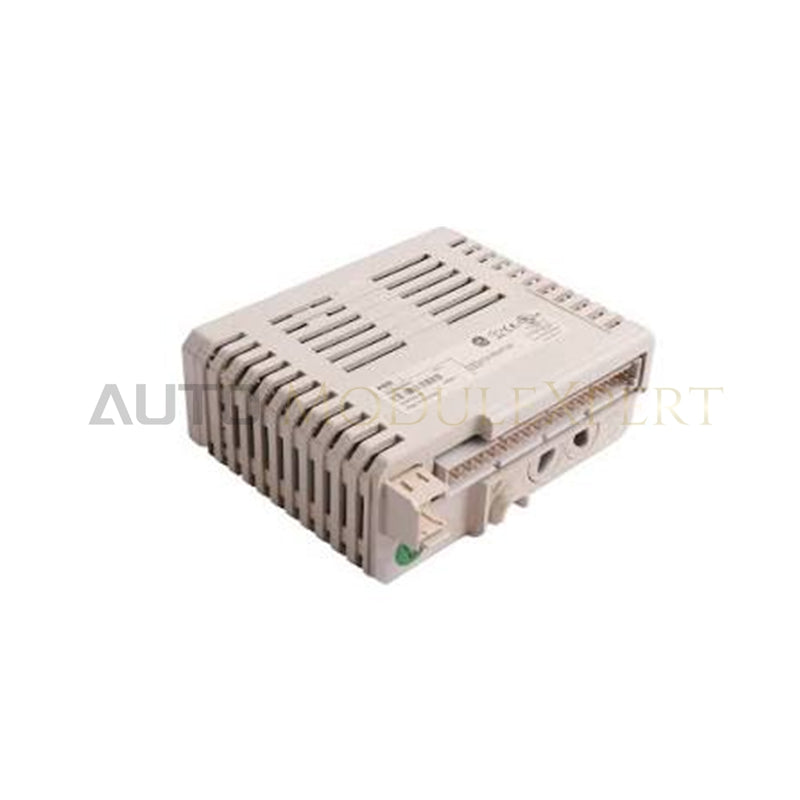

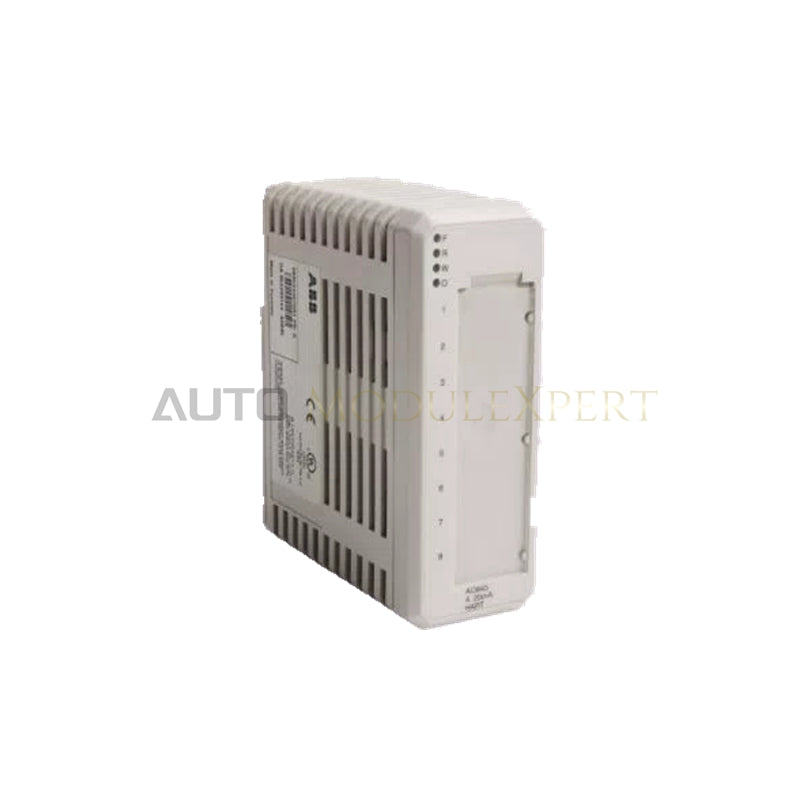

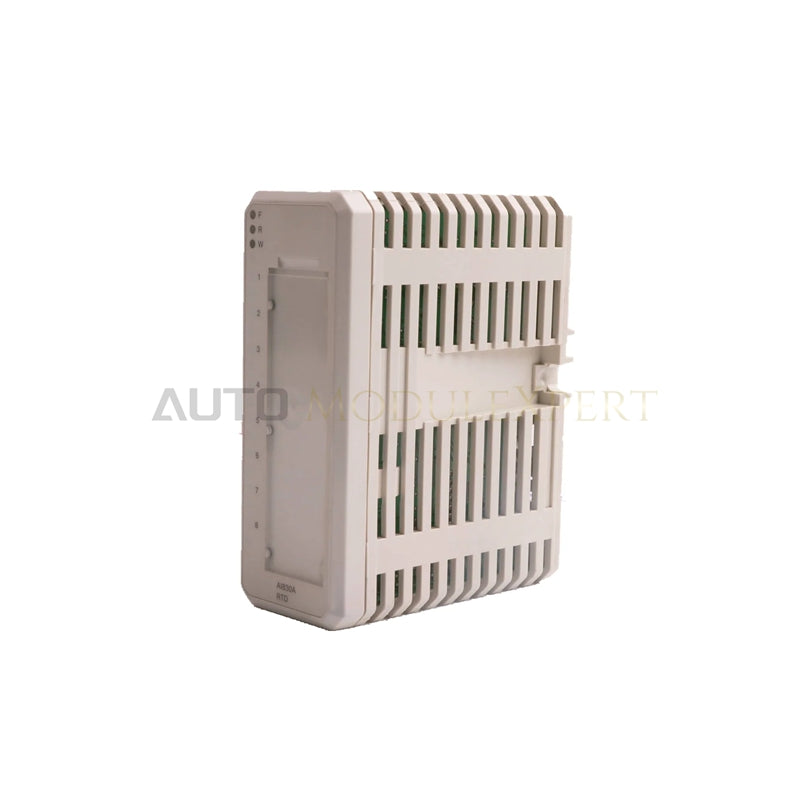

ABB AO845 โมดูลเอาต์พุตแอนะล็อกแบบสำรอง S800 I/O
ABB AO845 ซึ่งมีการจัดทำรายการในชื่อโมดูลเอาต์พุตแอนะล็อก AO845 (หมายเลขบทความ 3BSE023676R1) ทำหน้าที่เป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับแปลงคำสั่งควบคุมแบบดิจิทัลเป็นลูป 4-20 mA HART ภายในแพลตฟอร์ม ABB System 800xA และ S800 I/O โมดูลนี้กำหนดค่าให้ใช้งานแบบเดี่ยวหรือแบบสำรองผ่าน S800 ModuleBus ได้ โดยขับช่องสัญญาณกระแสแบบยูนิโพลาร์ 8 ช่องไปยังแอคชูเอเตอร์ภาคสนาม พร้อมดำเนินการวินิจฉัยตนเองแบบไซคลิกอย่างต่อเนื่อง การจ่ายไฟภายในแบ่งระหว่างรางลอจิก +5 VDC ของ ModuleBus และแหล่งจ่ายกระบวนการภายนอก +24 VDC
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | AO845 |
| แบรนด์ | ABB |
| หมายเลขบทความ | 3BSE023676R1 |
| แหล่งกำเนิด | สวีเดน |
| น้ำหนัก | 0.22 กก. (0.48 ปอนด์) |
| ขนาด | 45 มม. x 119 มม. x 102 มม. (1.77 นิ้ว x 4.68 นิ้ว x 4.01 นิ้ว) |
| อุณหภูมิขณะทำงาน | 0 deg C ถึง +55 deg C (+32 deg F ถึง +131 deg F) |
| การใช้พลังงาน | +5 V ModuleBus: 125 mA; แหล่งจ่ายกระบวนการ +24 V: 218 mA (โดยทั่วไป 3.5 W) |
| จำนวนช่องสัญญาณ | ช่องสัญญาณกระแสแบบยูนิโพลาร์ 8 ช่อง |
| ช่วงสัญญาณเอาต์พุต | 4-20 mA HART แบบส่งผ่าน |
| การแยกสัญญาณ | แยกจากกราวด์เป็นกลุ่ม |
| ความต้านทานโหลดสูงสุด | 750 โอห์ม |
| ความแม่นยำ | ค่าคลาดเคลื่อนสูงสุด 0.1% |
| การเบี่ยงเบนตามอุณหภูมิ | สูงสุด 50 ppm/deg C |
| การสำรองของโมดูล | มี (รองรับคู่โมดูลแบบสำรองสองตัว) |
| การสลับเปลี่ยนขณะทำงาน | มี |
| การป้องกันตัวเครื่อง | IP20 (IEC 60529) |
| ระดับพื้นที่อันตราย | ATEX Zone 2, cULus Class 1 Div 2 / Zone 2 |
การทำงานแบบกำหนดแน่นอนของ ModuleBus และการแยกสัญญาณ
อินเทอร์เฟซ AO845 แลกเปลี่ยนข้อมูลภาคสนามแบบไซคลิกโดยตรงผ่านรางแบ็กเพลน โดยใช้ความเร็วการสื่อสารของบัสแบ็กเพลนเพื่อประมวลผลเฟรมอัปเดตทุก 10 มิลลิวินาทีโดยไม่ทำให้ลูปของคอนโทรลเลอร์หลักล่าช้า ความเข้ากันได้ของแฟลชเฟิร์มแวร์ภายในช่วยให้การจับคู่และการประสานฮาร์ดแวร์ทำงานสอดคล้องกันเมื่อใช้งานร่วมกับโมดูลสำรองบนเบสเพลตแบบขยาย การแยกแบบกัลวานิกเป็นกลุ่มจะแยกสายไฟกระบวนการออกจากช่องลอจิกของแบ็กเพลน เพื่อป้องกันกราวด์ลูปแฝงไม่ให้รบกวนความละเอียดสัญญาณแอนะล็อก 12 บิต
คำถามที่พบบ่อย
ถาม: โมดูล AO845 รายงานวงจรเปิดบนช่องเอาต์พุตที่กำลังทำงานอย่างไร
ตอบ: โมดูลจะทริกเกอร์ข้อผิดพลาดช่องสัญญาณภายนอก หากกระแสลูปลดลงต่ำกว่าค่าที่ตั้งโปรแกรมไว้ขณะที่เอาต์พุตที่ร้องขอมากกว่า 1 mA หรือหากแรงดันแหล่งจ่ายไฟกระบวนการลดลงต่ำกว่าเกณฑ์การทำงาน
ถาม: มาสเตอร์ ModuleBus ดำเนินการอย่างไรหากเกิดความขัดข้องของวงจรภายในในการกำหนดค่าแบบสำรอง
ตอบ: หากไดรเวอร์ช่องสัญญาณภายในไม่สามารถจ่ายกระแสเอาต์พุตตามคำสั่งได้ มาสเตอร์ ModuleBus จะสั่งให้โมดูล AO845 ที่ขัดข้องเข้าสู่สถานะผิดพลาด และทริกเกอร์การสลับการทำงานทันทีไปยังโมดูลสำรองที่ทำงานอยู่
ถาม: โมดูล AO845 รองรับการถอดเปลี่ยนขณะมีสภาวะกระบวนการที่กำลังทำงานหรือไม่
ตอบ: รองรับ โมดูล AO845 สามารถถอดและเปลี่ยนบนเบสเพลต ModuleBus ที่กำลังทำงานอยู่ได้โดยไม่ต้องปิดไฟระบบหรือรบกวนการสื่อสารกับสล็อต I/O ที่อยู่ติดกัน
แนวทางการติดตั้งภาคสนาม
ติดตั้งเบสเพลตขั้วต่อ S800 เข้ากับราง DIN มาตรฐานขนาด 35 มม. โดยตรวจสอบให้แน่ใจว่าสปริงกราวด์สัมผัสกับพื้นผิวรางโลหะที่ไม่มีสีอย่างแน่นหนาและสะอาด จัดวางโมดูล AO845 ลงบนเดือยนำทางของเบสเพลตอย่างระมัดระวังจนสลักล็อกเชิงกลเข้าที่จนสุด
เดินสายเคเบิลภาคสนาม 4-20 mA แบบมีชีลด์แยกจากสายไฟ AC แรงดันสูงเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า ต่อชีลด์รวมของสายเคเบิลเข้ากับบัสบาร์กราวด์โดยใช้แคลมป์กราวด์อิมพีแดนซ์ต่ำ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟกระบวนการภายนอก +24 VDC ต่ออยู่เพื่อจ่ายแรงดันลูปที่เพียงพอสำหรับอิมพีแดนซ์โหลดสูงสุด 750 โอห์ม เว้นระยะห่างในแนวตั้งอย่างน้อย 50 มม. เหนือและใต้ตัวเครื่องโมดูลเพื่อให้เกิดการไหลเวียนอากาศแบบพาความร้อนที่เหมาะสมจนถึง +55 deg C
