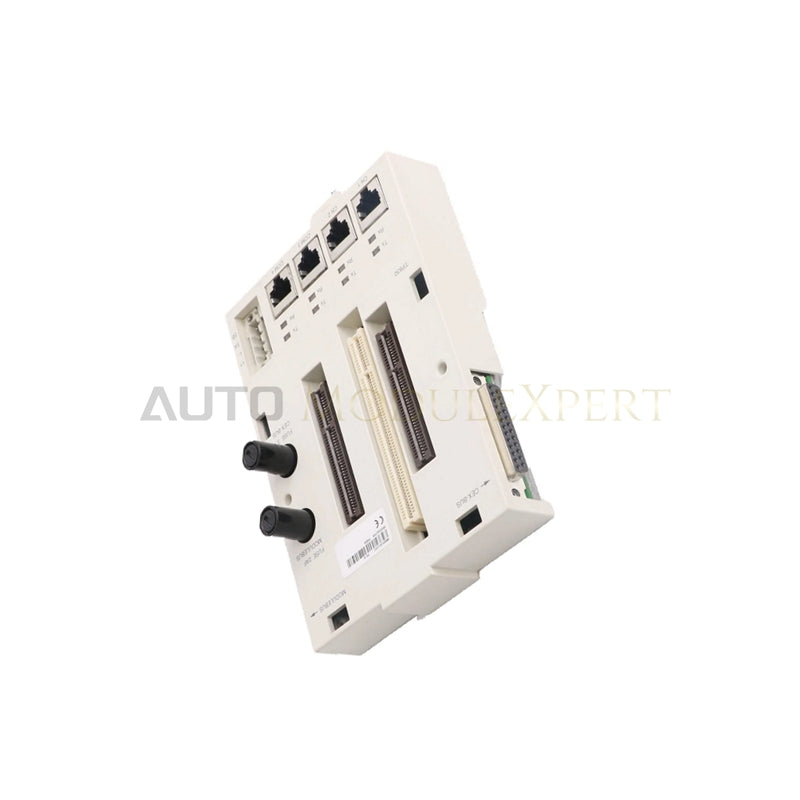

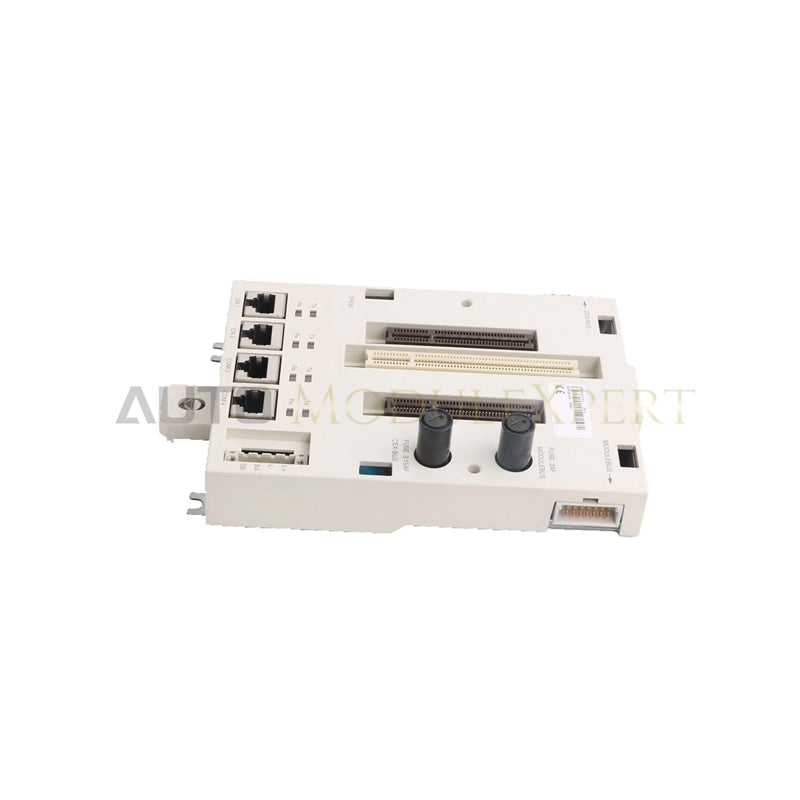

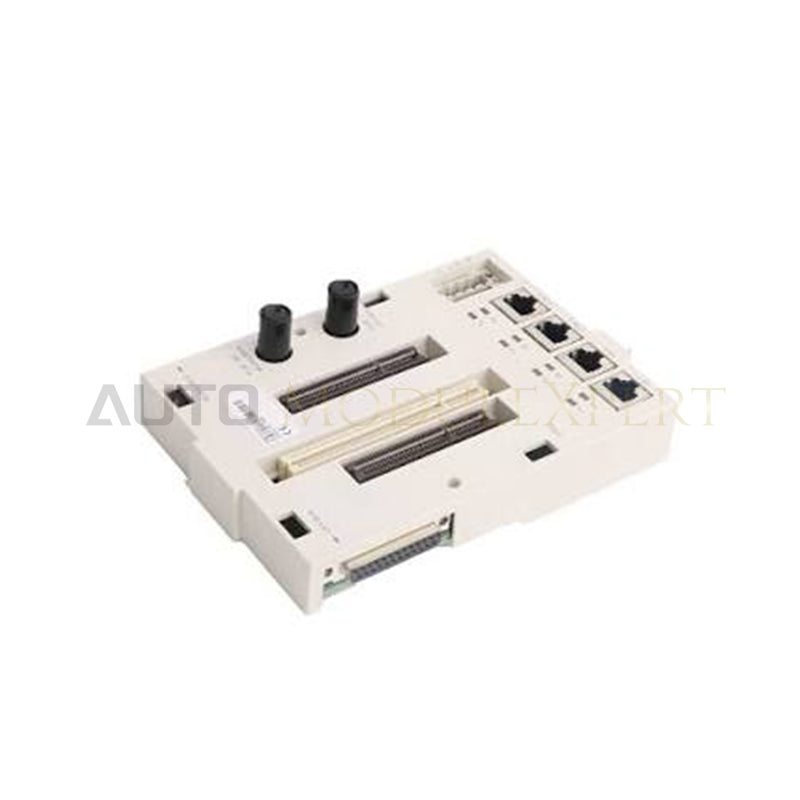

โมดูลสื่อสาร ABB CI861K01 3BSE058590R1
ABB CI861K01 ซึ่งมีการจัดหมวดหมู่เป็นโมดูลสื่อสาร CI861 เช่นกัน ทำหน้าที่เป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับการประมวลผลโปรโตคอล Variable Information Processor (VIP) ความเร็วสูงภายในระบบควบคุม ABB AC 800M และ ABB AC 800PEC ชุดประกอบนี้เชื่อมต่อกับแบ็กเพลนของคอนโทรลเลอร์ผ่านเบสเพลต TP853 ที่ให้มาด้วย ช่วยให้สามารถส่งเฟรมข้อมูลเครือข่าย TCP/IP และ UDP/IP แบบเรียลไทม์ระหว่างโปรเซสคอนโทรลเลอร์ ตัวบันทึกข้อมูล IBA/ARGUS และสถาปัตยกรรมควบคุมดูแลระดับ 2
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | CI861K01 |
| หมายเลขบทความ | 3BSE058590R1 |
| โมดูลพื้นฐาน | CI861 |
| เบสเพลต | TP853 (กว้าง 60 มม.) |
| แบรนด์ | ABB |
| แหล่งกำเนิด | สวีเดน / สหรัฐอเมริกา |
| ประเภทผลิตภัณฑ์ | โมดูลสื่อสาร |
| โปรโตคอลการสื่อสาร | VIP (Variable Information Processor) ผ่าน TCP/IP และ UDP/IP |
| พอร์ตเครือข่าย | พอร์ตอีเทอร์เน็ต 2 พอร์ต |
| อุณหภูมิใช้งาน | 0 ถึง +55 องศาเซลเซียส |
| การใช้พลังงาน | จ่ายผ่านแบ็กเพลน +24 VDC |
| การถอดเปลี่ยนขณะทำงาน | รองรับ |
| ขนาด (กว้าง x สูง x ลึก) | 59 x 127.5 x 185 มม. |
| น้ำหนักสุทธิ | 0.621 กก. |
| แพลตฟอร์มเป้าหมาย | AC 800M, AC 800PEC, AC 450RMC, ระบบระดับ 2 |
สถาปัตยกรรมบัสแบ็กเพลนและประสิทธิภาพอีเทอร์เน็ตแบบกำหนดแน่นอน
โมดูล CI861 ช่วยแบ่งเบาภาระการประมวลผลการสื่อสาร VIP ความถี่สูงจาก CPU หลักของคอนโทรลเลอร์ โดยรักษาการกระจายข้อความที่มีเวลาตอบสนองแน่นอนผ่านพอร์ตอีเทอร์เน็ตคู่ การผสานรวม CEX-Bus ความหนาแน่นสูงช่วยให้สามารถดึงข้อมูลจากตัวบันทึก IBA และฮาร์ดแวร์ U-Gauge ที่เชื่อมต่ออยู่ได้อย่างราบรื่น โดยไม่เพิ่มเวลาแฝงในการประมวลผลให้กับลูปควบคุม ความเข้ากันได้ของเฟิร์มแวร์แฟลชในตัวช่วยให้การดำเนินการจับคู่แฮนด์เชกของฮาร์ดแวร์สอดคล้องกันทั่วทั้งโทโพโลยีการควบคุม System 800xA นอกจากนี้ การรองรับการถอดเปลี่ยนขณะทำงานยังช่วยให้ช่างเทคนิคเปลี่ยนโมดูลบนเบสเพลตขั้วต่อ TP853 ระหว่างการทำงานจริงได้ โดยยังคงการแยกทางไฟฟ้าบนแบ็กเพลนหลัก
คำถามที่พบบ่อย
ถาม: การเปลี่ยนโมดูล CI861 จำเป็นต้องปิดการจ่ายไฟให้แร็กคอนโทรลเลอร์ AC 800M ทั้งหมดหรือไม่
ตอบ: ไม่จำเป็น โมดูล CI861 รองรับการถอดเปลี่ยนขณะทำงานบนเบสเพลต TP853 ช่างเทคนิคสามารถปลดสลักและเปลี่ยนอินเทอร์เฟซการสื่อสารขณะระบบออนไลน์ได้ โดยไม่รบกวนไฟเลี้ยงแบ็กเพลนที่จ่ายให้กับหน่วย I/O ข้างเคียง
ถาม: อินเทอร์เฟซ CI861 รองรับโปรโตคอลเครือข่ายใดบ้างผ่านพอร์ตอีเทอร์เน็ตคู่
ตอบ: โมดูลนี้ประมวลผลโปรโตคอล Variable Information Processor (VIP) ที่ใช้ TCP/IP และ UDP/IP ช่วยให้เกิดลิงก์ข้อมูลโดยตรงระหว่างคอนโทรลเลอร์ AC 800M/PEC ตัวบันทึกข้อมูล และแพลตฟอร์มระบบอัตโนมัติระดับ 2
ถาม: เบสเพลต TP853 รวมอยู่ในชุด CI861K01 หรือไม่
ตอบ: รวมอยู่ด้วย ชุด CI861K01 ประกอบด้วยการ์ดอินเทอร์เฟซการสื่อสาร VIP ของ CI861 และเบสเพลตขั้วต่อ TP853 กว้าง 60 มม.
แนวทางการติดตั้งภาคสนาม
- การติดตั้งเบสเพลต: ติดตั้งเบสเพลต TP853 บนราง DIN มาตรฐานขนาด 35 มม. เลื่อนชุดอุปกรณ์ไปตามแนวรางด้านข้างเพื่อล็อกขั้วต่อแบ็กเพลน CEX-Bus ก่อนขันคลิปกราวด์ทางกลให้แน่น
- การติดตั้งโมดูล: จัดแนวหมุดนำของอินเทอร์เฟซ CI861 ให้ตรงกับช่องของเบสเพลตขั้วต่อ TP853 กดการ์ดให้เข้าที่อย่างแน่นหนาจนคันล็อกด้านบนและด้านล่างดีดปิด
- การติดตั้งสายอีเทอร์เน็ต: เชื่อมต่อสายอีเทอร์เน็ตคู่บิดเกลียวมีชีลด์ (STP) พร้อมคอนเน็กเตอร์ RJ45 8 พินเข้ากับพอร์ตเครือข่ายคู่ เดินสายสื่อสารในรางสายเฉพาะ โดยแยกจากสายไฟ AC แรงดันสูงอย่างน้อย 200 มม.
- การต่อลงกราวด์ชีลด์: เชื่อมต่อชีลด์ถักของสายอีเทอร์เน็ตเข้ากับบัสกราวด์ของตู้โดยใช้แคลมป์กราวด์อิมพีแดนซ์ต่ำ เพื่อป้องกันสัญญาณรบกวนโหมดร่วมความถี่สูง
