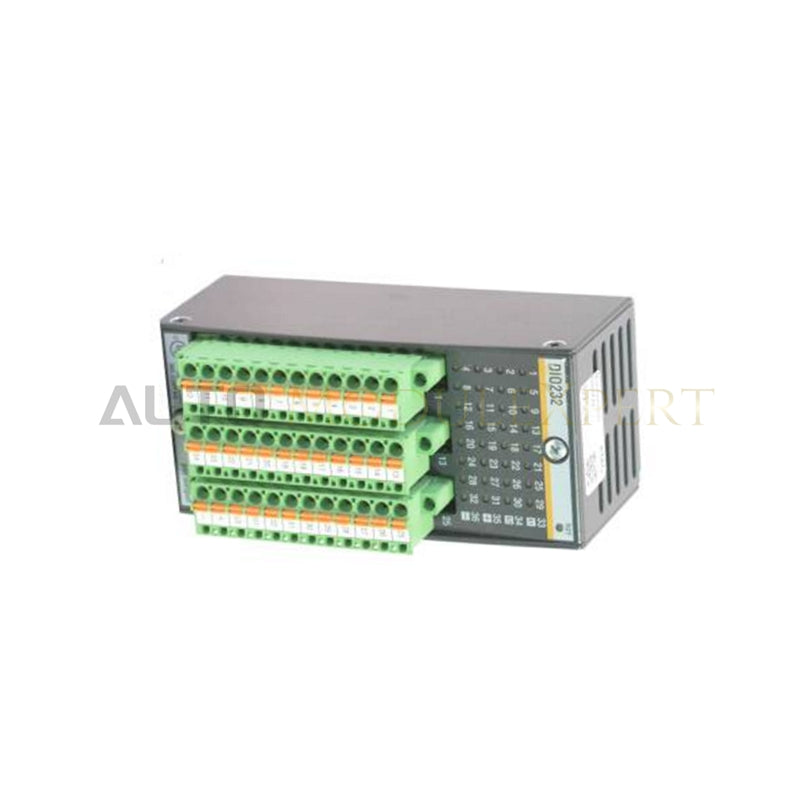

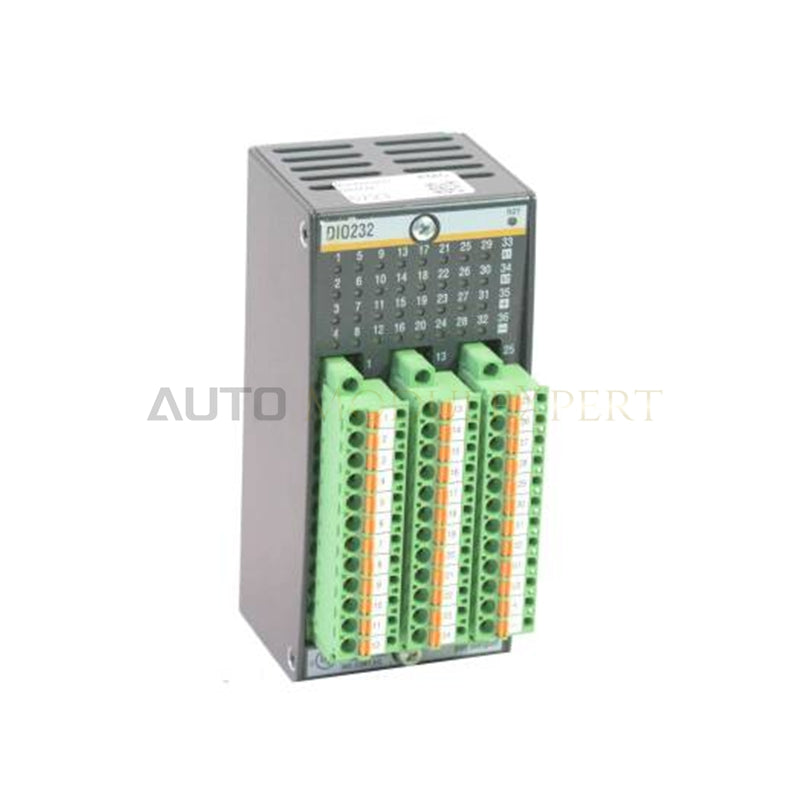

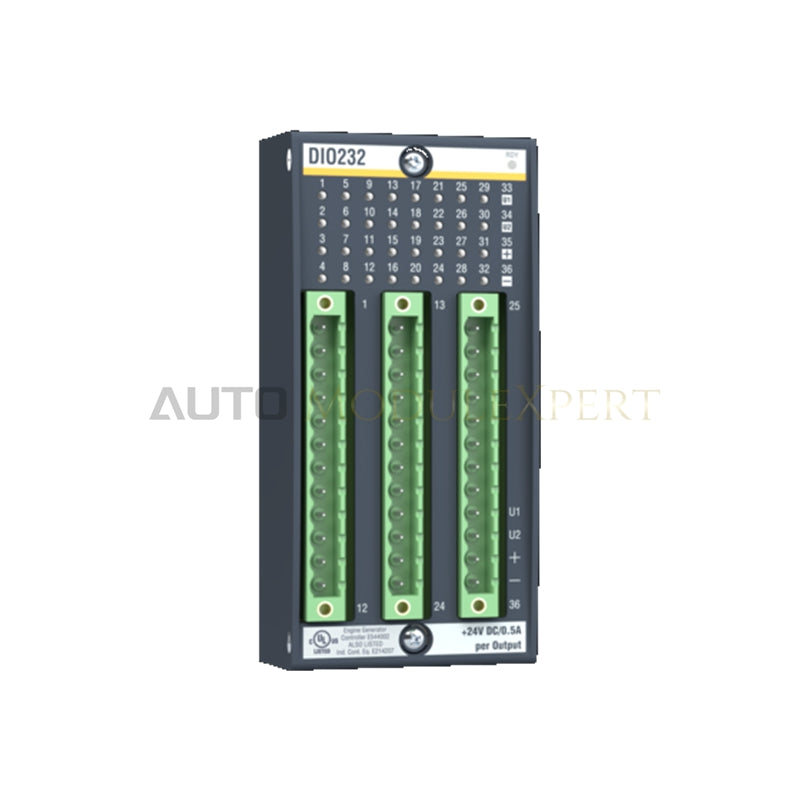

โมดูลอินพุต/เอาต์พุตดิจิทัล Bachmann DIO232
ออกแบบมาสำหรับการประมวลผลสัญญาณความเร็วสูงและการควบคุมแอคชูเอเตอร์โดยตรงในสถาปัตยกรรมระบบอัตโนมัติ Bachmann M1 โดย Bachmann DIO232 ซึ่งมีการจัดหมวดหมู่อีกชื่อเป็นโมดูลอินพุต/เอาต์พุตดิจิทัล DIO232 รองรับการทำงานทางกายภาพ/ไฟฟ้าโดยตรง
ข้อมูลจำเพาะฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | DIO232 |
| แบรนด์ | Bachmann |
| แหล่งกำเนิด | ออสเตรีย |
| น้ำหนัก | มวลโมดูลมาตรฐาน |
| ขนาด | รูปแบบโครงสร้างระบบ M1 |
| อุณหภูมิขณะทำงาน | -30 ถึง +60 องศาเซลเซียส |
| การใช้พลังงาน | การใช้กระแสจากแบ็กเพลนมาตรฐาน |
| จำนวนช่องสัญญาณทั้งหมด | 16 ถึง 32 ช่องสัญญาณ |
| อินพุต/เอาต์พุตที่กำหนดค่าได้ | 16 ช่อง กำหนดค่าเป็นอินพุตหรือเอาต์พุตได้ |
| แรงดันอินพุต (สูง) | 15 ถึง 34 VDC |
| แรงดันอินพุต (ต่ำ) | 0 ถึง 5 VDC |
| ตัวกรองหน่วงเวลาอินพุต | ค่าเริ่มต้น: 3 ms (กำหนดค่าได้ตั้งแต่ 40 us ถึง 365 ms) |
| ความต้านทานอินพุตภายใน | 6.8 kOhm |
| อินพุตอินเทอร์รัปต์ | 8 ช่องที่กำหนดค่าได้ |
| เอาต์พุตดิจิทัล | สูงสุด 16 ช่อง |
| ช่วงแรงดันเอาต์พุต | 18 ถึง 34 VDC |
| กระแสเอาต์พุต | สูงสุด 0.5 A ต่อช่อง (สูงสุดรวม 8 A) |
| ความถี่การสวิตช์ | สูงสุด 1 kHz (โหลดแบบความต้านทาน) |
| แรงดันแยกวงจร | การแยกวงจรทางไฟฟ้าแบบกัลวานิก 500 V |
ความเร็วและความแน่นอนของการสื่อสารผ่านบัสแบ็กเพลน
Bachmann DIO232 เชื่อมต่อโดยตรงกับบัสแบ็กเพลนของระบบ เพื่อให้การทำงานของอินพุตและเอาต์พุตภายในแชสซีของคอนโทรลเลอร์เป็นไปอย่างแน่นอน วงจรอินเทอร์รัปต์ระดับฮาร์ดแวร์ประมวลผลอินพุตที่ขับเคลื่อนด้วยเหตุการณ์และกำหนดค่าได้สูงสุด 8 อินพุต โดยข้ามความหน่วงจากการสแกนมาตรฐานและส่งพัลส์ทริกเกอร์ทันทีไปยัง CPU โปรเซสเซอร์ M1 โดยตรง ความเข้ากันได้ของเฟิร์มแวร์แฟลชทั่วทั้งเมทริกซ์แบ็กเพลน M1 ช่วยให้การอัปเดตรอบการทำงานเป็นไปอย่างสม่ำเสมอ พร้อมคงความหน่วงในการสื่อสารให้ต่ำ แม้อยู่ภายใต้เงื่อนไขการสวิตช์เอาต์พุตสูงสุดที่ 1 kHz
คำถามที่พบบ่อย
ถาม: ช่างเทคนิคควรปฏิบัติตามข้อควรระวังใดเกี่ยวกับกระแสเอาต์พุตรวมสูงสุด
ตอบ: แม้เอาต์พุตดิจิทัลแต่ละช่องจะรองรับกระแสสูงสุด 0.5 A แต่ช่างเทคนิคต้องควบคุมกระแสสะสมของเอาต์พุตที่ทำงานอยู่ทั้งหมดให้อยู่ที่หรือต่ำกว่าขีดจำกัด 8 A เพื่อป้องกันความร้อนเกินและทำให้จ่ายพลังงานได้อย่างต่อเนื่อง
ถาม: ตัวกรองอินพุตที่กำหนดค่าได้ส่งผลต่อการประมวลผลสัญญาณดิจิทัลบน DIO232 อย่างไร
ตอบ: การลดค่าตัวกรองอินพุตลงเหลือ 40 us ช่วยให้จับพัลส์ความเร็วสูงสำหรับสถานะเซนเซอร์ที่เปลี่ยนแปลงรวดเร็วได้ ส่วนการเพิ่มค่าหน่วงเวลาสูงสุดถึง 365 ms จะช่วยกรองการเด้งของหน้าสัมผัสทางฮาร์ดแวร์ เพื่อลดสัญญาณรบกวนจากการกระดอนของหน้าสัมผัสเชิงกลในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง
แนวทางการติดตั้งภาคสนาม
ปิดแหล่งจ่ายไฟภาคสนามและแหล่งจ่ายไฟแบ็กเพลนทั้งหมดก่อนใส่หรือถอดโมดูลออกจากราง DIN หรือแร็กแบ็กเพลน ติดตั้งอุปกรณ์ในแนวตั้งภายในตู้ควบคุมที่มีการระบายอากาศที่ดี เพื่อรักษาเส้นทางการระบายความร้อนมาตรฐาน ปอกฉนวนสายตัวนำขาเข้าตามคำแนะนำของผู้ผลิต และยึดสายไฟภาคสนามภายนอกเข้ากับขั้วต่อด้านหน้า เดินสายไฟ AC แรงดันสูงให้ห่างจากสายตัวนำ I/O 24 VDC เพื่อป้องกันการเหนี่ยวนำสัญญาณรบกวนแบบคาปาซิทีฟ ต่อชิลด์ของสายเคเบิลทั้งหมดเข้ากับบัสกราวด์ตู้ที่มีอิมพีแดนซ์ต่ำโดยตรง โดยคงการแยกวงจรทางไฟฟ้าแบบกัลวานิก 500 V ระหว่างบัสลอจิกแบ็กเพลนกับวงจรสายไฟฝั่งภาคสนาม
