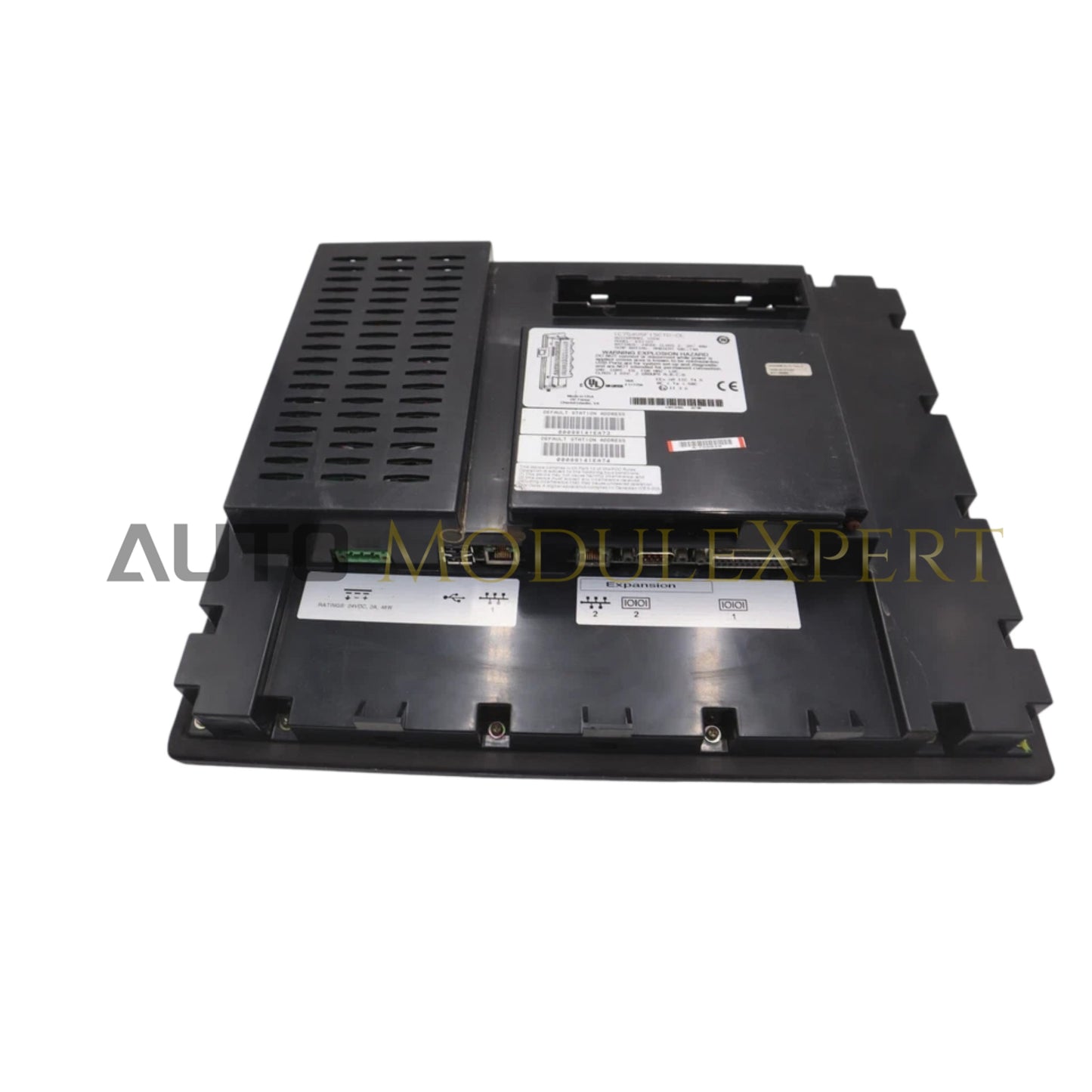

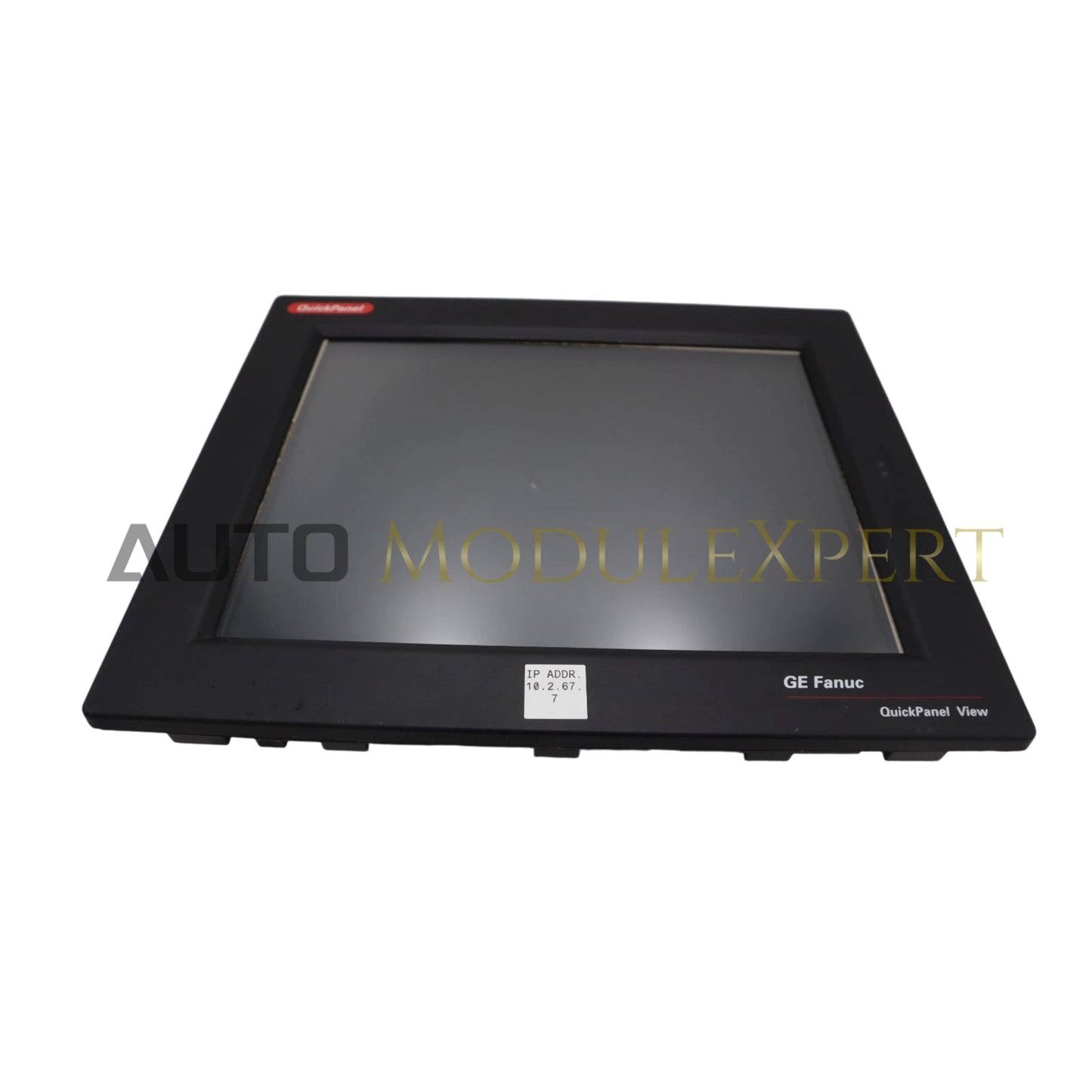

กำหนดค่าเพื่อการแสดงผลแบบเรียลไทม์และการควบคุมอินเทอร์เฟซผู้ปฏิบัติงานในสภาพแวดล้อมเครือข่าย Profinet และ backplane, GE Fanuc IC754VSF15CTD (แผงควบคุม IC754VSF15) ให้การดำเนินการทางกายภาพ/ไฟฟ้าโดยตรง ทำงานเป็นโหนดการแสดงผลแบบบูรณาการที่ติดตั้งหน้าจอ TFT สีขนาด 15 นิ้ว รองรับการป้อนคำสั่งของผู้ปฏิบัติงาน การประมวลผลสัญญาณเตือน และการสื่อสารแบบอนุกรม/อีเธอร์เน็ตไปยัง backplane ของ PLC โฮสต์โดยไม่มีความล่าช้า
สเปกฮาร์ดแวร์
| พารามิเตอร์ | สเปก |
|---|---|
| รุ่น | IC754VSF15CTD |
| แบรนด์ | GE Fanuc |
| แหล่งกำเนิด | สหรัฐอเมริกา / เม็กซิโก |
| น้ำหนัก | 4.08 กก. (9.00 ปอนด์) |
| ขนาด | โปรไฟล์การเจาะแผงมาตรฐานขนาด 15 นิ้ว |
| อุณหภูมิการทำงาน | 0 ถึง 50 องศาเซลเซียส |
| การใช้พลังงาน | 24 VDC ปกติ (ช่วง 18-30 VDC) |
| ประเภทจอแสดงผล | จอ LCD TFT สีขนาด 15 นิ้ว พร้อมหน้าจอสัมผัส |
| หน่วยความจำระบบ | 64 MB DRAM, 64 MB Flash, 512 KB SRAM, 512 KB Boot Loader |
| ระบบปฏิบัติการ | Windows CE |
| อินเทอร์เฟซเครือข่าย | พอร์ตอีเธอร์เน็ต RJ45 จำนวน 2 พอร์ต |
| อินเทอร์เฟซอนุกรม | พอร์ต DB25S แบบคอมโบ RS232/RS485 จำนวน 1 พอร์ต, พอร์ต DB9 RS232 จำนวน 1 พอร์ต |
| อินเทอร์เฟซ USB | พอร์ต USB Host จำนวน 2 พอร์ต |
ความเข้ากันได้ของเครือข่ายอุตสาหกรรมและเฟิร์มแวร์
GE Fanuc IC754VSF15CTD รวมเฟิร์มแวร์แฟลชประสิทธิภาพสูงที่ออกแบบมาให้เข้ากับความเร็วการสื่อสารของบัส backplane ในสภาพแวดล้อมเครือข่ายที่กำหนดได้โดยใช้ EtherNet/IP และ Modbus TCP/IP ช่องอีเธอร์เน็ตคู่ช่วยให้แยกโทโพโลยีเครือข่าย—แยกการจราจร HMI ควบคุมจากการปรับขนาดความหนาแน่น I/O ของ PLC ระดับคอนโทรลเลอร์ บล็อกหน่วยความจำแฟลชภายในช่วยให้การเก็บข้อมูลรีจิสเตอร์คงอยู่ในระหว่างเหตุการณ์ไฟ DC หลักดับทั้งหมด
คำถามที่พบบ่อย
ถาม: การกำหนดค่าการตัดสายอนุกรมบนพอร์ตคอมโบ DB25S สำหรับวงจร RS485 ทำอย่างไร?
ตอบ: สวิตช์ DIP ภายในหรือการเดินสายพินบนตัวเชื่อมต่อ DB25S เลือกตัวต้านทานตัด 120 โอห์มเพื่อป้องกันการสะท้อนสัญญาณในส่วนอนุกรมความเร็วสูง
ถาม: ข้อจำกัดเกี่ยวกับการสลับ USB แบบร้อนในระหว่างการควบคุมที่ใช้งานคืออะไร?
ตอบ: ไดรฟ์แฟลช USB ภายนอกสามารถสลับแบบร้อนได้สำหรับการบันทึกหรือโอนย้ายโปรเจกต์ขณะทำงาน แต่การดึงพลังงานต่อพอร์ตต้องไม่เกิน 500 mA เพื่อป้องกันแรงดันไฟฟ้าภายในลดลง
ถาม: ต้องการการปรับสภาพพลังงานอย่างไรบนสายจ่าย 24 VDC?
ตอบ: โมดูลต้องการแหล่งจ่ายไฟ 24 VDC แยกประเภท Class 2 ภายนอก การป้องกันแรงดันกระชากภายนอกต้องจำกัดแรงดันชั่วคราวให้อยู่ในขอบเขตมาตรฐาน IEEE C62.41 เพื่อป้องกันการรีเซ็ตของลอจิก
แนวทางการติดตั้งภาคสนาม
- ตรวจสอบให้แน่ใจว่าขนาดการเจาะแผงตรงกับข้อกำหนดของตู้กลไก โดยเว้นระยะห่างอย่างน้อย 100 มม. รอบด้านสำหรับการระบายความร้อนด้วยการพาความร้อนแบบพาสซีฟ
- ตรวจสอบว่าอุณหภูมิแวดล้อมภายในตู้ควรอยู่ระหว่าง 0 ถึง 50 องศาเซลเซียส
- เชื่อมต่อเทอร์มินัลกราวด์ของโครงเครื่องที่ด้านหลังโมดูลโดยตรงกับบัสกราวด์หลักของตู้โดยใช้สายทองแดงถักสั้น (ขนาดขั้นต่ำ 14 AWG) เพื่อความต้านทานต่อสัญญาณรบกวน
- เดินสายไฟ 24 VDC แยกจากสายมอเตอร์ AC แรงดันสูงและเอาต์พุตรีเลย์เพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าบนช่องทางสื่อสารอีเธอร์เน็ตและอนุกรม
- ขันสกรูยึดแผงด้วยแรงบิดสูงสุดตามข้อกำหนดของปะเก็นแผงเพื่อให้แน่ใจว่าปิดผนึกสภาพแวดล้อมได้ดีโดยไม่ทำให้กรอบหน้าปัดแตก
