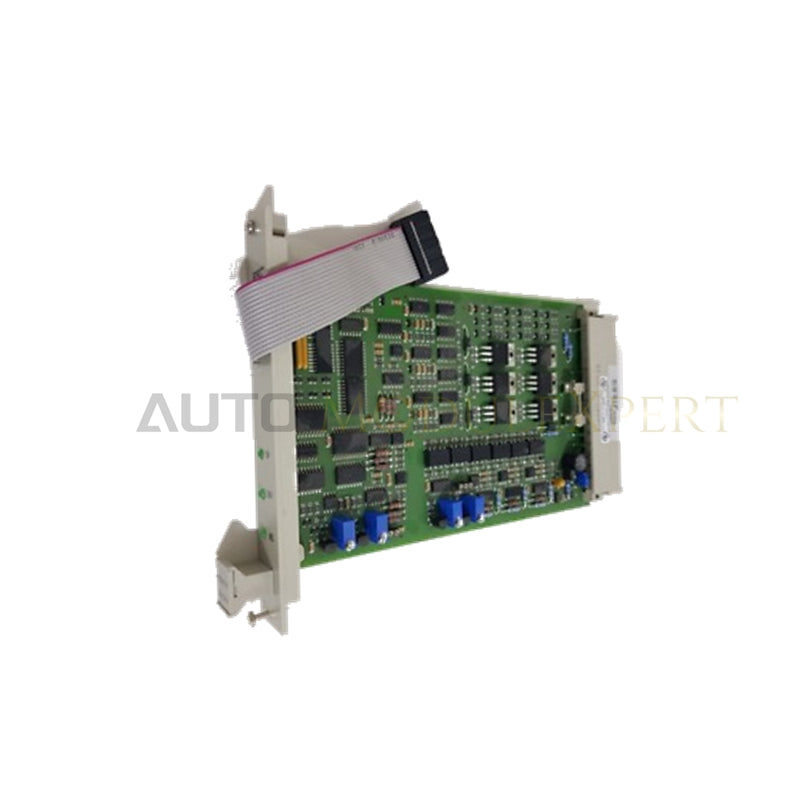

โมดูล Watchdog Repeater (WDR) Honeywell 10302/2/1
Honeywell 10302/2/1 ทำหน้าที่เป็นโมดูล Watchdog Repeater (WDR) รุ่น 10302/2/1 หลัก ซึ่งใช้ตรวจสอบแหล่งจ่ายไฟและกระจายสัญญาณ watchdog ไปทั่วแพลตฟอร์ม Honeywell FSC
รายละเอียดรหัสต่อท้ายและตารางรุ่น
อุปกรณ์นี้จัดอยู่ในประเภทพื้นฐาน 10302/2/1 โดยมีรหัสรูปแบบการผลิต 12600 การกำหนดตำแหน่งสล็อตทางกายภาพใช้รูรหัสโมดูล A5 และ A9 ให้ตรงกับพินขนาดใหญ่ A5 และ A9 สำหรับกำหนดรหัสแร็ก เพื่อป้องกันการเสียบผิดตำแหน่งในสล็อตแชสซีระบบความปลอดภัย
ข้อมูลจำเพาะของฮาร์ดแวร์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | 10302/2/1 |
| แบรนด์ | Honeywell |
| แหล่งผลิต | โรงงานมาตรฐานของผู้ผลิต |
| น้ำหนัก | 0.12 กก. (น้ำหนักสุทธิ), 1.5 กก. (น้ำหนักขนส่ง) |
| ขนาด | 4 TE, 3 HE (4 HP, 3U) |
| อุณหภูมิขณะทำงาน | พิกัดมาตรฐานสำหรับตู้ควบคุมอุตสาหกรรม (โดยทั่วไป 0 deg C ถึง 60 deg C) |
| การใช้พลังงาน | 5 VDC ที่ 35 mA, 24 VDC ที่ 25 mA |
| ฟังก์ชันหลัก | การตรวจสอบแหล่งจ่ายไฟและการกระจายสัญญาณ watchdog |
| กระแสอินพุต WDG1 และ WDG2 | 0.1 mA |
| กระแสเอาต์พุต Watchdog สูงสุด | 900 mA |
| ชนิดคอนเน็กเตอร์ | DIN 41612, Type F |
| ความเข้ากันได้กับซอฟต์แวร์ | เวอร์ชัน 3.00 หรือใหม่กว่า |
| ระดับความปลอดภัย / การรับรอง | CE, TÜV, UL |
สถาปัตยกรรมการแยกช่องสัญญาณและตรวจสอบแหล่งจ่ายไฟ
โมดูลจะตรวจสอบรางแหล่งจ่ายไฟ 5 VDC และ 24 VDC สำหรับโมดูลอินพุต/เอาต์พุตอย่างต่อเนื่อง พร้อมกระจายสัญญาณ watchdog ที่ซิงโครไนซ์กันไปยังโหนดต่างๆ ในระบบ ฉนวนแยกทางไฟฟ้าช่วยปกป้องวงจรบัสภายในจากแรงดันไฟฟ้ากระชากผิดปกติหรือความขัดข้องของแหล่งจ่ายไฟที่เกินค่าขีดจำกัดปกติ นอกจากนี้ สถาปัตยกรรมการแยกช่องสัญญาณต่อช่องสัญญาณยังคงแยกลูปจ่ายไฟแบบสำรองและไม่สำรองออกจากกันอย่างเคร่งครัด เพื่อป้องกันการแพร่กระจายแบบ common-mode ในระหว่างเกิดการรบกวนทางไฟฟ้าเฉพาะจุด
คำถามที่พบบ่อย
ถาม: เงื่อนไขใดบ้างที่จำเป็นต้องติดตั้ง watchdog repeater โดยเฉพาะ
ตอบ: จำเป็นต้องใช้ในการกำหนดค่าที่มี PSU หลายชุด โดยติดตั้งกับชุดจ่ายไฟ 24 VDC เป็น 5 VDC แต่ละชุดที่ต่อเพิ่ม เมื่อแรงดันไฟฟ้าของแหล่งจ่ายสูงกว่า 31.0 VDC เมื่อกระแส watchdog รวมเกิน 900 mA หรือเมื่อต่อส่วน I/O แบบสำรองร่วมกับแบบไม่สำรอง
ถาม: โมดูล 10302/2/1 ใช้กระแสจากแบ็กเพลนเท่าใด
ตอบ: โมดูลใช้กระแส 35 mA จากราง 5 VDC (ไม่รวมกระแสเอาต์พุต watchdog ภายนอก) และ 25 mA จากราง 24 VDC
ถาม: ป้องกันการใส่โมดูลผิดตำแหน่งขณะเปลี่ยนโมดูลได้อย่างไร
ตอบ: ใช้การกำหนดรหัสเชิงกล โดยรู A5 และ A9 บนโมดูลต้องตรงกับพินขนาดใหญ่ A5 และ A9 บนแร็กระบบ
แนวทางการติดตั้งภาคสนาม
- ตรวจสอบให้แน่ใจว่าได้ตัดไฟจากรางจ่ายไฟแบ็กเพลนของระบบทั้งหมดแล้ว ก่อนใส่หรือถอดโมดูล เพื่อป้องกันการเกิดอาร์กที่พินคอนเน็กเตอร์ DIN 41612
- ก่อนติดตั้ง ให้ตรวจสอบว่าพินกำหนดรหัสเชิงกล (พินขนาดใหญ่ A5 และ A9) จัดแนวตรงกับรูรหัสของโมดูลอย่างถูกต้อง
- ขันสกรูที่แผงด้านหน้าเพื่อยึดโมดูลให้แน่นในสล็อตยูโรแร็ก 4 TE, 3 HE และรักษาความต่อเนื่องของกราวด์แชสซีให้เหมาะสม
- ตรวจสอบเกณฑ์แรงดันเอาต์พุตของแหล่งจ่ายไฟและขีดจำกัดโหลดสูงสุดก่อนเริ่มระบบและกำหนดเส้นทางสัญญาณ watchdog
