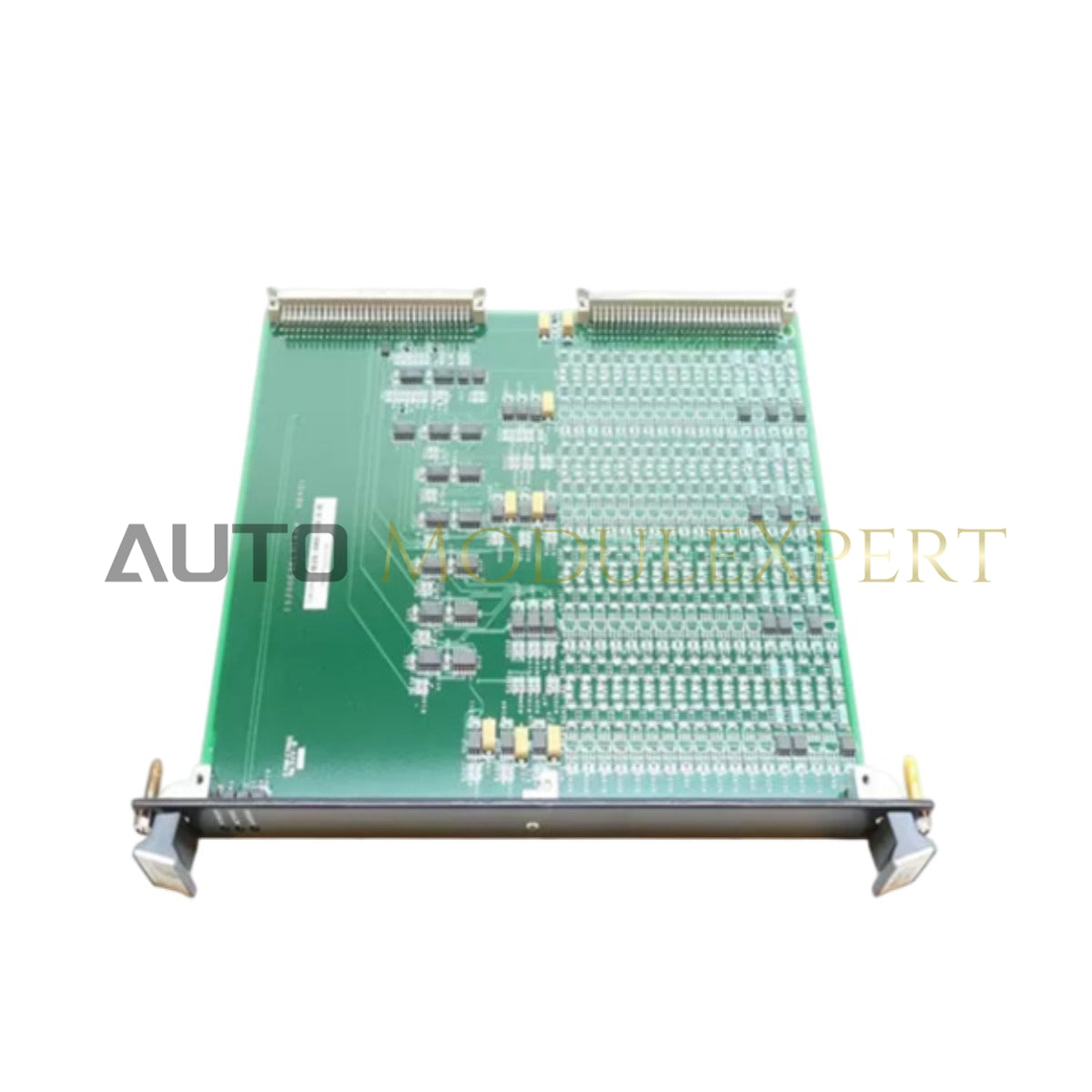

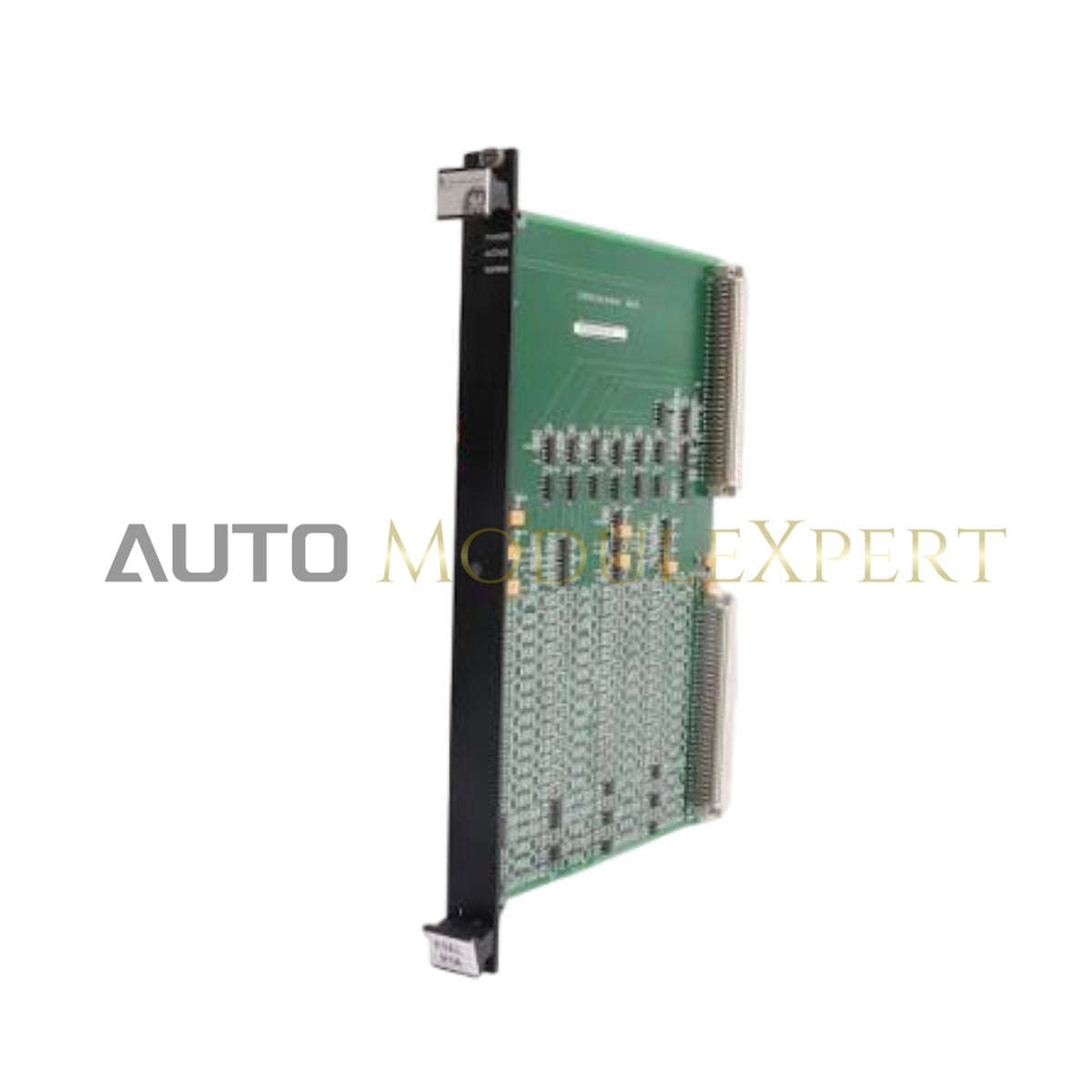

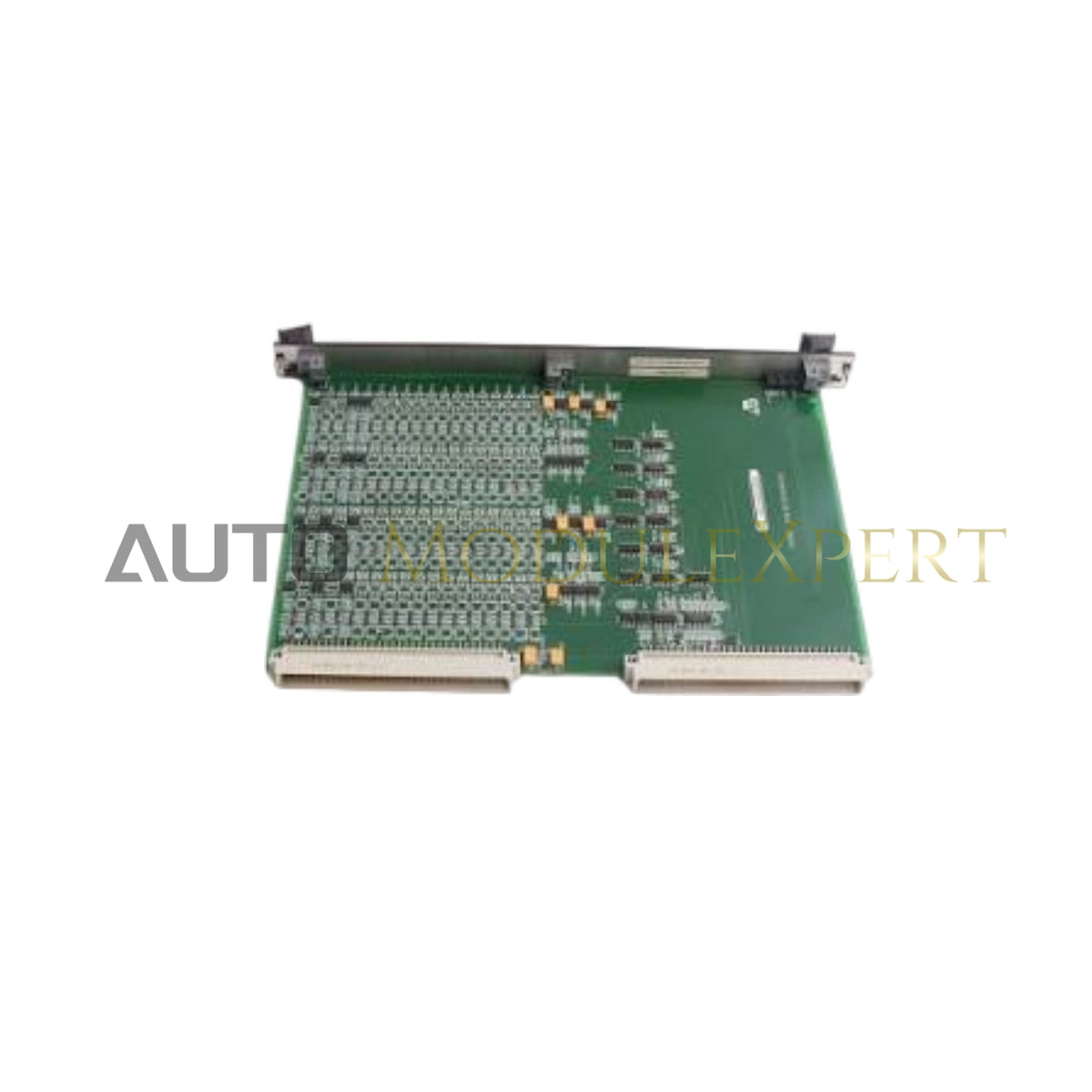

GE IS200ESELH1A หรือที่รู้จักในชื่อ ESEL Exciter Selector Board ทำงานเป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับการเลือกสัญญาณและการจัดการความซ้ำซ้อนภายในแพลตฟอร์มระบบควบคุม EX2100
สเปกฮาร์ดแวร์
| พารามิเตอร์ | สเปก |
|---|---|
| รุ่น | IS200ESELH1A |
| แบรนด์ | General Electric |
| แหล่งกำเนิด | สหรัฐอเมริกา |
| น้ำหนัก | 0.45 กก. |
| ขนาด | 330 มม. x 178 มม. |
| อุณหภูมิการทำงาน | 0 องศาเซลเซียส ถึง 45 องศาเซลเซียส |
| การใช้พลังงาน | 15 W |
| จำนวนช่องสัญญาณ | 13 ช่องสัญญาณตรวจจับ |
| ช่วงสัญญาณ | -8 mV ถึง +45 mV |
| พลังงานสำหรับตรวจจับ | -24 VDC |
สถาปัตยกรรมเครือข่ายเชิงกำหนดของ EX2100
โมดูล ESEL ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับการสลับและเลือกสัญญาณระหว่างตัวควบคุม exciter คู่และสนามของเครื่องกำเนิดไฟฟ้า โดยใช้ความเร็วการสื่อสารผ่านบัส backplane ความเร็วสูง บอร์ดนี้ช่วยให้การเปลี่ยนผ่านระหว่างเส้นทางควบคุมหลักและสำรองเป็นไปอย่างราบรื่น รองรับการอัปเดตตรรกะภายในเมทริกซ์การเลือกผ่านเฟิร์มแวร์แฟลช เพื่อให้การจัดการสัญญาณตรวจจับในช่วง -8 mV ถึง +45 mV มีความแม่นยำ สถาปัตยกรรมของโมดูลถูกออกแบบให้รองรับการขยายความหนาแน่นของ I/O ทำให้สามารถรวม 13 ช่องสัญญาณตรวจจับอิสระได้ในขณะที่ยังคงรักษาความสมบูรณ์ของสัญญาณสำหรับการตรวจสอบโรเตอร์ที่มีความไวสูง
คำถามที่พบบ่อย (FAQ)
ถาม: ฟังก์ชันหลักของ 13 ช่องสัญญาณตรวจจับบนบอร์ดนี้คืออะไร?
ตอบ: ช่องสัญญาณเหล่านี้ออกแบบมาเพื่อรับและประมวลผลสัญญาณแอนะล็อกจากเซ็นเซอร์เฉพาะทาง โดยให้ข้อมูลที่จำเป็นสำหรับระบบ EX2100 ในการเลือก exciter และการตรวจสอบวินิจฉัยตามพารามิเตอร์เฉพาะของโรเตอร์
ถาม: การควบคุมพลังงาน -24 VDC สำหรับช่องตรวจจับบนบอร์ด ESEL ทำอย่างไร?
ตอบ: บอร์ดมีวงจรควบคุมแรงดันไฟฟ้าภายในที่แปลงพลังงานจากแหล่งจ่าย backplane ให้เป็นเอาต์พุต -24 VDC ที่เสถียรสำหรับช่องตรวจจับที่เชื่อมต่อ เพื่อให้แรงกระตุ้นสัญญาณคงที่ไม่เปลี่ยนแปลงตามสภาพแวดล้อม
แนวทางการติดตั้งในสนาม
- การติดตั้ง: บอร์ดต้องติดตั้งในแร็ค excitation ของ EX2100 ตามมาตรฐาน ให้แน่ใจว่าโมดูลจัดตำแหน่งอย่างถูกต้องกับตัวเชื่อมต่อ backplane เพื่อป้องกันความเสียหายของพินขณะเสียบ
- การต่อกราวด์สัญญาณ: เนื่องจากช่วงสัญญาณต่ำ (-8 mV ถึง +45 mV) ให้แน่ใจว่าทางเดินสัญญาณกลับของช่องตรวจจับทั้งหมดเชื่อมต่อกับจุดกราวด์แอนะล็อกของระบบ เพื่อลดสัญญาณรบกวนโหมดทั่วไปและการลอยของการวัด
- การป้องกันสัญญาณรบกวน: ใช้สายเคเบิลบิดเกลียวมีชีลด์สำหรับการเชื่อมต่อช่องตรวจจับทั้งหมด ปลายสายชีลด์ให้ต่อกับสกรูกราวด์ของแร็ค หลีกเลี่ยงการให้ชีลด์สัมผัสกับ PCB เพราะอาจทำให้เกิดลูปกราวด์ในวงจรการวัด
- การตรวจสอบ: ก่อนเปิดใช้งานระบบ ให้ตรวจสอบว่ากำลังไฟช่องตรวจจับมีความเสถียรที่ -24 VDC และโมดูลถูกตั้งค่าอย่างถูกต้องในซอฟต์แวร์ควบคุมเพื่อรับรู้ช่องตรวจจับที่เชื่อมต่อ
