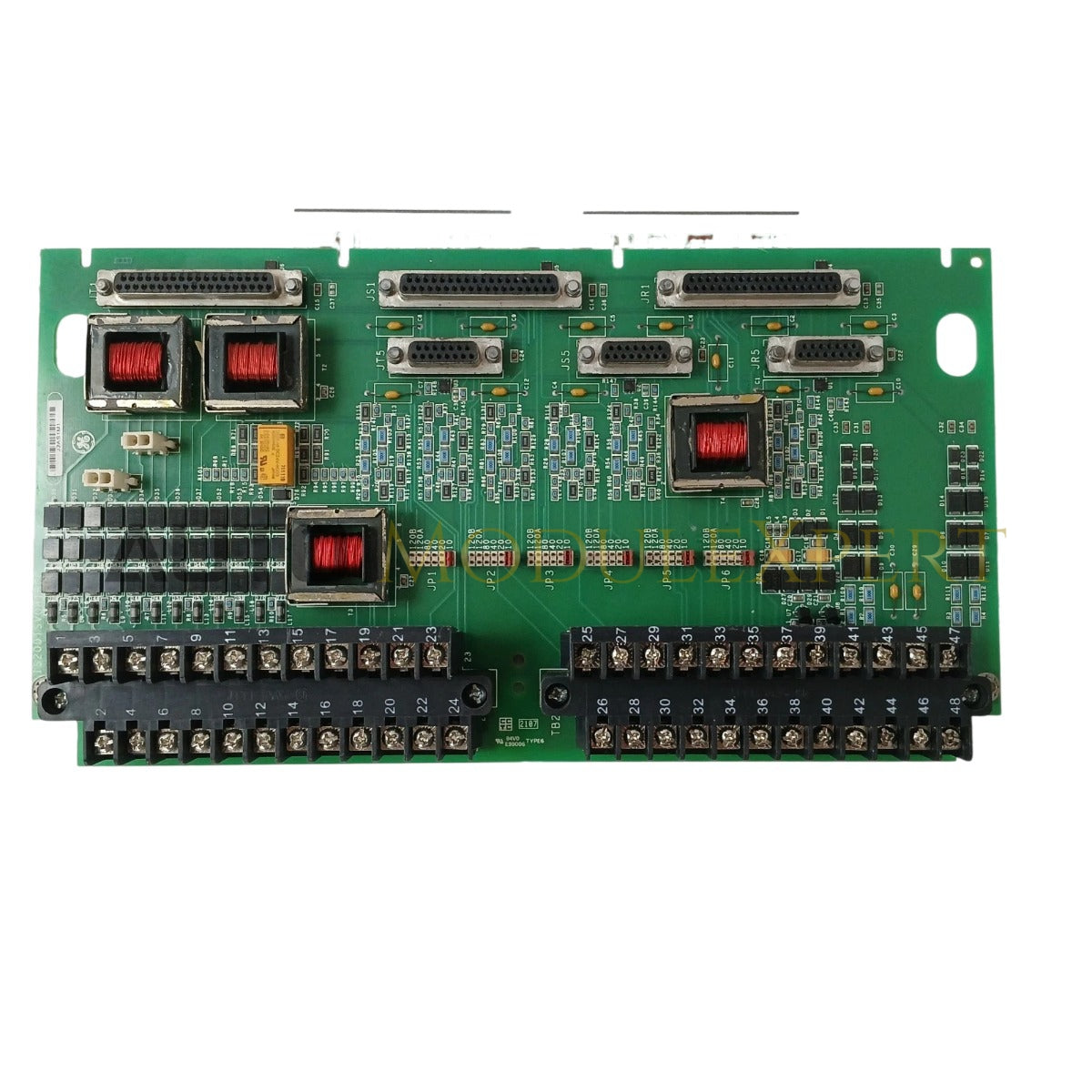

General Electric IS200TSVOH1BCC หรือที่รู้จักในชื่อ IS200TSVOH1BCC Servo Terminal Board (TSVO) ทำงานเป็นส่วนประกอบฮาร์ดแวร์เฉพาะสำหรับเชื่อมต่อกับวาล์วเซอร์โวไฮดรอลิกและจัดการการตอบกลับตำแหน่งวาล์วภายในแพลตฟอร์มควบคุม Mark VI
สเปกฮาร์ดแวร์
| พารามิเตอร์ | สเปก |
|---|---|
| รุ่น | IS200TSVOH1BCC |
| แบรนด์ | General Electric |
| แหล่งกำเนิด | สหรัฐอเมริกา |
| น้ำหนัก | 0.75 กก. |
| ขนาด | 17.8 ซม. x 33.02 ซม. |
| อุณหภูมิการทำงาน | 0 ถึง 60 องศาเซลเซียส |
| แหล่งจ่ายไฟ | 24 V DC ตามปกติ |
| Magnetic PR Pickup | เอาต์พุต 150 V p-p |
| Active PR Pickup | เอาต์พุต 5 ถึง 27 V p-p |
| LVDT Excitation | 7.00 V ที่ 3.2 kHz |
เครือข่าย Profinet / EtherNet/IP แบบกำหนดได้
IS200TSVOH1BCC ให้ชั้นอินเทอร์เฟซทางกายภาพสำหรับการกระตุ้นวาล์วความเร็วสูง โดยรวมโทโพโลยีสัญญาณ Simplex และ TMR เพื่อให้ข้อมูลการวัดตำแหน่งและสัญญาณทริปมีความกำหนดได้อย่างแม่นยำตลอดบัส Mark VI บอร์ดนี้ใช้เทคโนโลยีการติดตั้งแบบผิวหน้า (surface mount) ขั้นสูงเพื่อรักษาความสมบูรณ์ของสัญญาณสำหรับวงจรตอบกลับ LVDT ที่ไวต่อสัญญาณ พร้อมให้ความถี่กระตุ้น 3.2 kHz ที่เสถียรซึ่งจำเป็นสำหรับการติดตามตำแหน่งวาล์วอย่างแม่นยำ ความเข้ากันได้กับเฟิร์มแวร์แฟลชช่วยให้บอร์ดยังคงเป็นไปตามตรรกะควบคุมที่อัปเดตภายในสถาปัตยกรรมเครือข่าย Mark VI
คำถามที่พบบ่อย
ถาม: บอร์ดเทอร์มินัลนี้รองรับการกำหนดค่าการตอบกลับ LVDT แบบซ้ำซ้อนได้หรือไม่?
ตอบ: ใช่ บอร์ด TSVO ถูกออกแบบมาให้รองรับอินพุตตอบกลับหลายช่องทาง ช่วยให้สามารถรวมสัญญาณ LVDT แบบ TMR (Triple Modular Redundant) เพื่อความแม่นยำของตำแหน่งวาล์วและความทนทานต่อความผิดพลาดของระบบ
ถาม: มีข้อกำหนดพิเศษสำหรับการต่อกราวด์ของเอาต์พุตกระตุ้น LVDT หรือไม่?
ตอบ: ต้องมีการป้องกันสัญญาณที่เหมาะสมสำหรับสาย LVDT ทั้งหมด โดยต้องต่อสายป้องกันที่จุดกราวด์ที่กำหนดบนบอร์ดเพื่อป้องกันการรบกวนสัญญาณในวงจรกระตุ้น 3.2 kHz ซึ่งอาจทำให้ตำแหน่งวาล์วไม่เสถียรได้
แนวทางการติดตั้งในสนาม
- ตรวจสอบให้แน่ใจว่าตู้ควบคุมไม่มีไฟฟ้าและปฏิบัติตามขั้นตอนล็อกเอาต์อย่างเหมาะสมก่อนเข้าถึงแร็ค VME
- ติดตั้งบอร์ดโดยใช้ขาตั้งที่ให้มาเพื่อให้มีระยะห่างเพียงพอและป้องกันการลัดวงจรกับโครงตู้
- ตรวจสอบให้แน่ใจว่าสายไฟฟ้าภาคสนามสำหรับอินพุต 8 ช่องและเอาต์พุต 8 ช่องต่ออย่างถูกต้องตามแผนผังสายไฟของระบบเพื่อป้องกันความเสียหายต่อวงจรเซอร์โวไดรฟ์
- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 V DC มีความเสถียรและเชื่อมต่ออย่างถูกต้องกับขั้วจ่ายไฟหลัก
- ตรวจสอบการเชื่อมต่อ LVDT และ PR pickup ทั้งหมดว่ามีความสมบูรณ์และต่อสายป้องกันอย่างถูกต้องเพื่อลดการรบกวน EMI ในวงจรควบคุมวาล์วเซอร์โว
