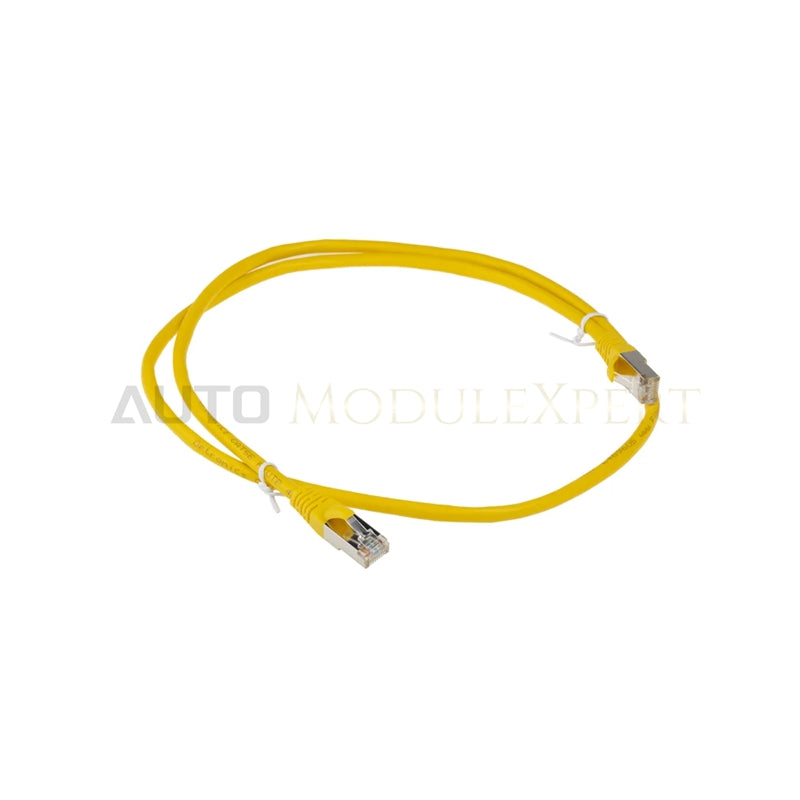

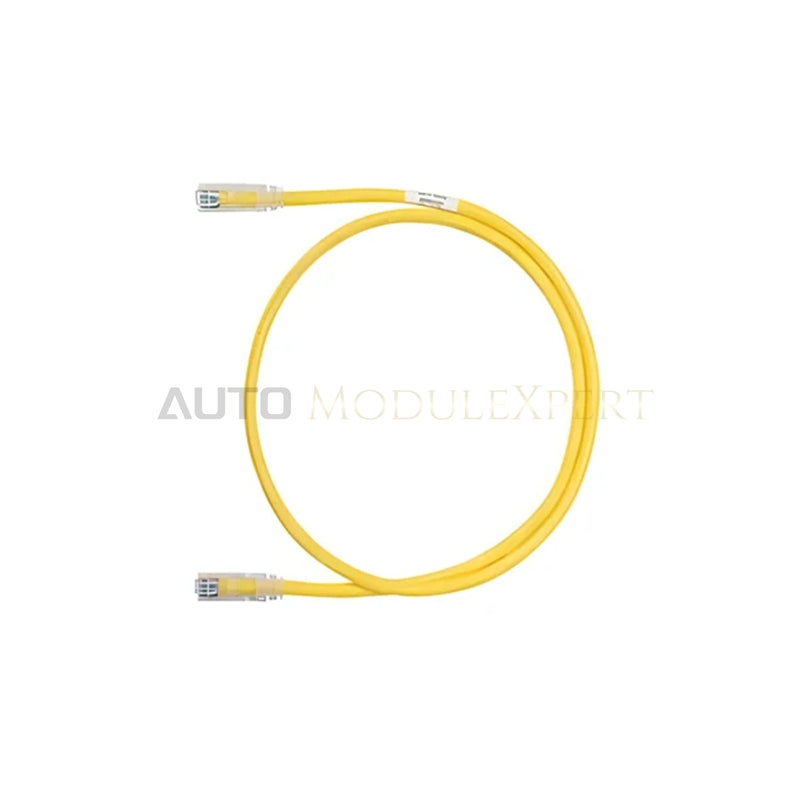

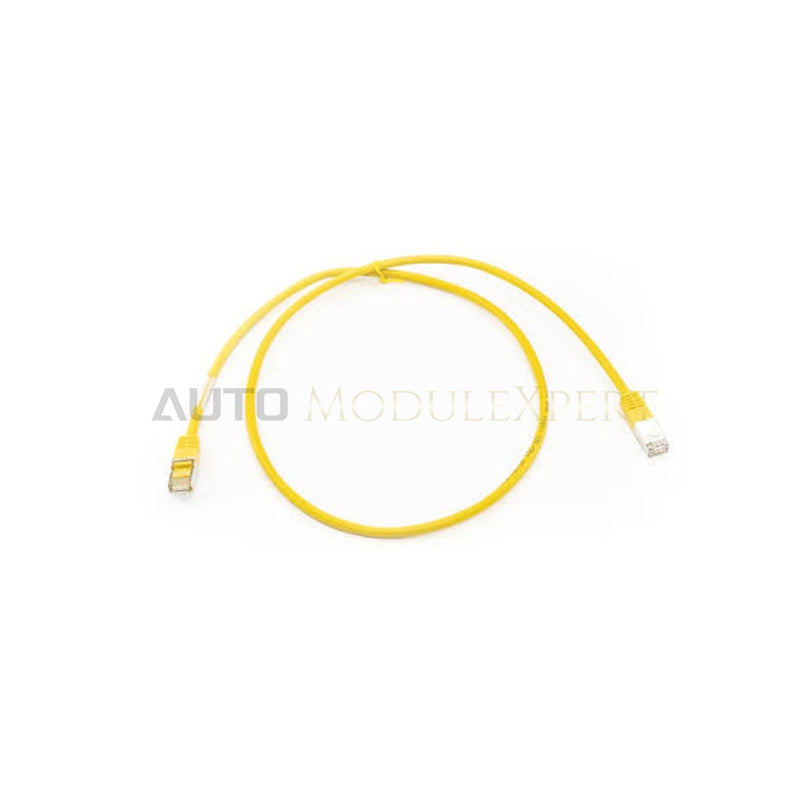

ABB TK852V010 3BSC950342R1 CEX-Bus Patch Kablosu

ABB TK852V010, ayrıca 3BSC950342R1 Korumalı FTP CAT 5e Çapraz Kablo olarak da kataloglanır ve ABB AC 800M High Integrity sistemlerinde senkronizasyon bağlantıları kurmak için özel bir donanım bileşeni olarak çalışır. Doğrudan yedekli SM811 veya SM812 Safety Module'leri arasında modülden modüle iletişim için yapılandırılan kablo, iletim ve alım çiftlerinin çapraz bağlantı pin düzeninde yer değiştirdiği folyolu bükümlü çift (FTP) Category 5e kablolamaya sahiptir. Bu düzenek, SM Link arayüzleri üzerinden gerçek zamanlı durum senkronizasyonu ve çalışırken değiştirme durum aktarımı sağlayarak endüstriyel kontrol panolarındaki harici elektromanyetik paraziti azaltır.

Donanım Özellikleri

Backplane Bus İletişim Hızı ve Deterministik Ağlar

TK852V010 çapraz patch kablosu, eşleştirilmiş güvenlik işlemcileri arasında yüksek hızlı, deterministik senkronizasyonu sürdürür. Folyolu bükümlü çift (FTP) korumasından yararlanan düzenek, modül arayüzleri arasındaki yüksek frekanslı gürültüyü ve geçiş sırasındaki çapraz konuşmayı bastırır. Bu yapısal koruma bütünlüğü, gerçek zamanlı güvenlik belleği yansıtma sırasında kararlı çerçeve aktarım hızlarını garanti ederek, güvenlik enstrümantasyonlu işlevlerde istenmeyen açma durumlarını veya arıza yürütmelerini tetikleyebilecek paket kayıplarını ortadan kaldırır.

Sıkça Sorulan Sorular

S: Standart olarak ticari satılan düz bağlantılı CAT 5e patch kabloları TK852V010'un yerine kullanılabilir mi?

C: Hayır. TK852V010, SM Link portları arasında doğrudan alıcı-verici eşleştirmesi için gerekli özel bir çapraz pin düzeni kullanır. Düz bağlantılı kablo kullanılması, SM811/SM812 modülleri arasındaki fiziksel donanım senkronizasyonunu engeller ve yedekli güvenlik durumu yürütmesinin başarısız olmasına neden olur.

S: TK852V010 SM Link kablosu sistem çalışırken bağlantısı kesilirse yedekli güvenlik modülüne ne olur?

C: SM Link kablosunun bağlantısının kesilmesi, etkin ve beklemedeki güvenlik modülleri arasındaki bellek senkronizasyonunu kesintiye uğratır. Beklemedeki ünite bir iletişim arızası tanılaması tetikler ve çalışırken değiştirmeye hazır olma durumunu kaybeder; birincil güvenlik işlemcisi ise kontrol döngüsü işlemlerini sürdürür.

S: Pano kurulumu sırasında kablo ekranı için harici topraklama gerekir mi?

C: Toprak sürekliliği, SM811 veya SM812 modüllerindeki metalik topraklı RJ-45 yuvalarıyla eşleşen korumalı RJ-45 konnektörler aracılığıyla otomatik olarak sağlanır. Ayrı bir drenaj teli veya manuel topraklama klipsi bağlantısı gerekmez.

Saha Kurulum Kılavuzu

1. Güzergâh Denetimi: 0.97 m kabloyu yalnızca yedekli güvenlik modülü çiftinin bulunduğu yerel pano kolonu içinde döşeyin. Kabloyu yüksek gerilim güç hatlarının veya değişken frekans sürücüsü kablolarının yanından geçirmeyin.
2. Konnektör Hizalaması: RJ-45 konnektörün mandal mekanizmasını ilk güvenlik modülündeki (SM811/SM812) SM Link port yuvasıyla hizalayın.
3. Bağlantı Doğrulaması: Pozitif mekanik kilitlemeyi doğrulayan duyulabilir bir klik sesi gelene kadar konnektörü porta sıkıca itin. Bağlantı işlemini bitişik yedekli modülün SM Link portunda tekrarlayın.
4. Gerilim Giderme: RJ-45 konnektör muhafazaları üzerindeki mekanik çekme gerilimini önlemek için kablo gövdesini yalıtımlı kablo bağlarıyla sabitleyin. Kablo boyunca bükülme yarıçapının 30 mm'nin altına düşmediğinden emin olun.
5. Sistem Doğrulaması: Güvenlik işlemcilerine güç uygulayın ve senkronizasyon bağlantısının başarıyla başlatıldığını doğrulamak için modüllerin ön panellerindeki LED durum göstergelerini gözlemleyin.
