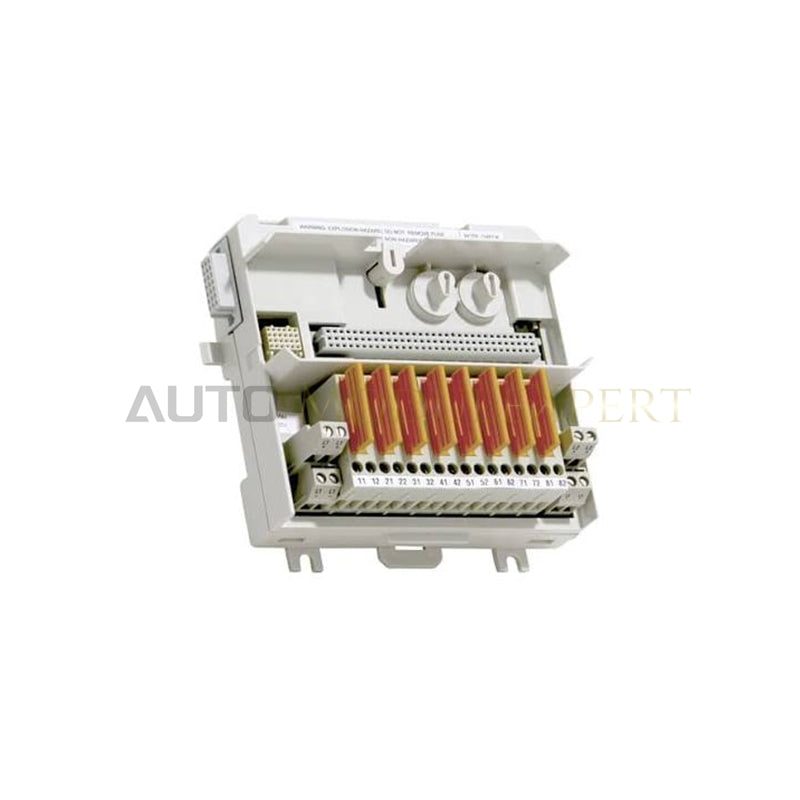

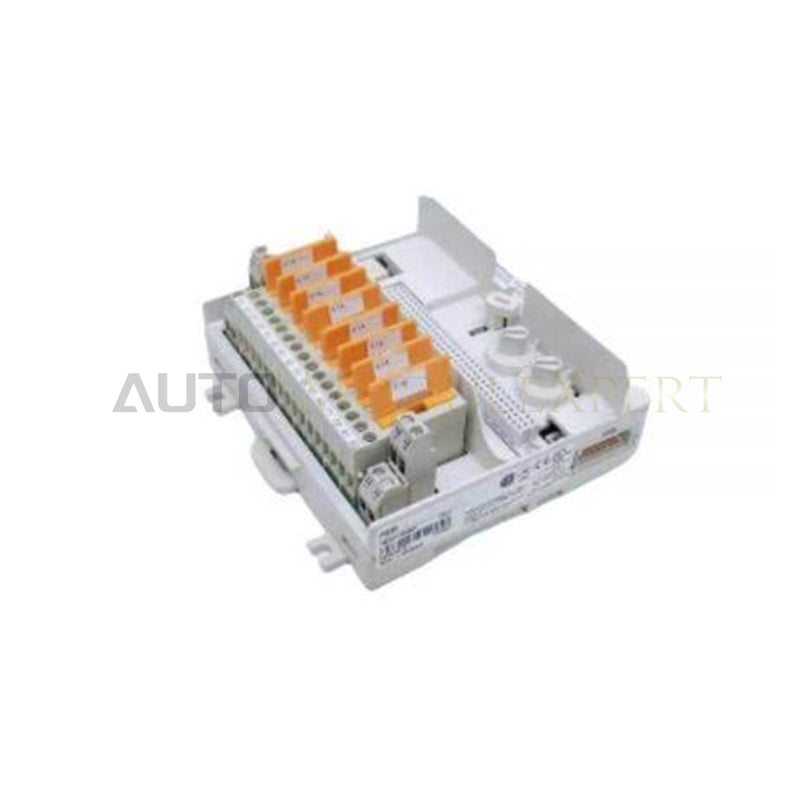

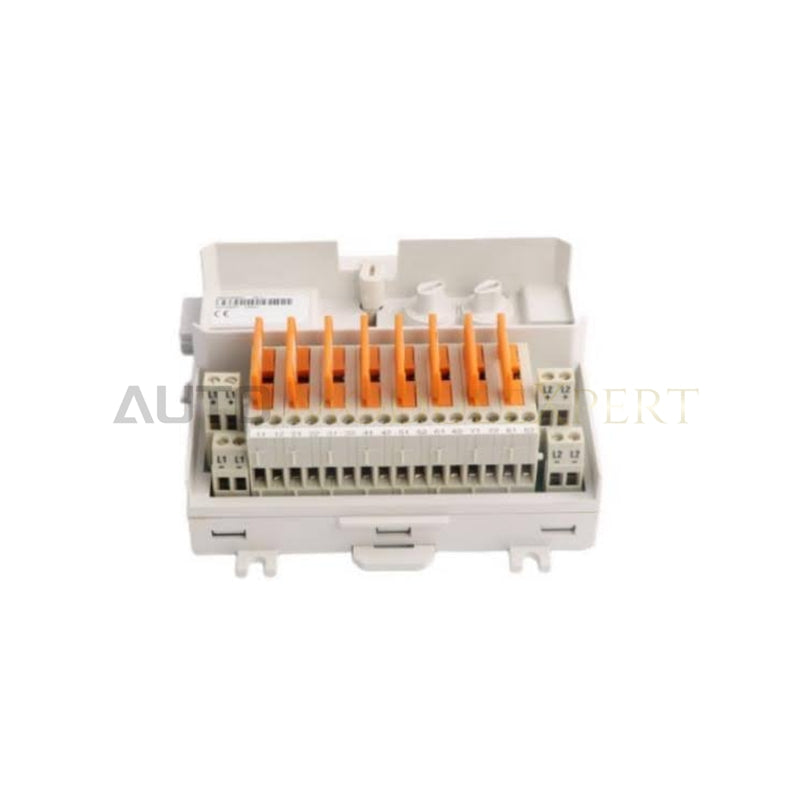

ABB TU835V1 3BSE013236R1 Genişletilmiş Modül Sonlandırma Ünitesi
ABB TU835V1, 3BSE013236R1 olarak da kataloglanan Genişletilmiş Modül Sonlandırma Ünitesi, ABB S800 I/O platformlarında saha sinyali sonlandırma ve sigortalı transdüser güç dağıtımı için özel bir donanım bileşeni olarak çalışır. Kanal başına 50 V ve 2 A değerlerinde en fazla 8 analog giriş kanalını destekleyen ünite, AI810, AI815 ve AI845 modülleri için doğrudan bağlantı noktaları sağlar. Sonlandırma ünitesi, ModuleBus sinyallerini bağlı modüle yönlendirirken konum sinyallerini kaydırarak DIN rayındaki bitişik MTU'nun doğru donanım adresini belirler.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | TU835V1 |
| Marka | ABB |
| Menşei | Çin |
| Ağırlık | Standart MTU taban ağırlığı (yaklaşık 0,28 kg) |
| Boyutlar | Standart MTU tabanı (yaklaşık 126 mm x 110 mm x 64 mm) |
| Çalışma Sıcaklığı | 0 ile +55 derece C arası |
| Güç Tüketimi | Pasif taban yapısı (ModuleBus ve çevrim gücüyle çalışır) |
| Kanal Sayısı | En fazla 8 I/O kanalı |
| Anma Gerilimi | Maks. 50 V |
| Kanal Akımı | Kanal başına maks. 2 A (proses bağlantısında maks. 8 A) |
| Transdüser Gücü | Kanal başına sigortalı transdüser güç terminali |
| Proses Gücü İzolasyonu | 2 ayrı yalıtılmış proses gerilimi grubu |
| Uyumlu Modüller | AI810, AI815, AI845 |
| Kablo Kesiti Aralığı | Tek damarlı: 0,2 ile 4 mm kare; Çok damarlı: 0,2 ile 2,5 mm kare / 24 ile 12 AWG |
| Terminal Vida Torku | 0,5 ile 0,6 Nm |
Arka Panel Veri Yolu İletişim Hızı ve Mekanik Kodlama
TU835V1, yüksek hızlı ModuleBus hatlarını arka panel üzerinden sinyal zayıflaması olmadan ileterek bağlı tüm S800 I/O modülleri arasında hızlı iletişim çevrimlerini korur. Konumsal adres kaydırma mantığı, dahili kablo yapısı üzerinden otomatik olarak çalışır ve her MTU DIN rayı zincirine bağlandığında deterministik adres aktarımını garanti eder. Çift 6 konumlu kodlama anahtarı, AI810, AI815 veya AI845 analog modülleri için donanım hizalamasını zorunlu kılmak üzere 36 mekanik yuva kombinasyonu sunarak operatörün yanlış takma hatalarını önler.
Sık Sorulan Sorular
S: TU835V1, ayrı kanallardaki transmiter çevrim gücünü nasıl korur?
Y: Taban ünite, 8 kanalının her biri için sigortalı bir transdüser güç terminali sağlar. Bir transmiter çevrimindeki kısa devreler veya saha kablolama arızaları yalnızca ilgili terminal hattıyla sınırlı kalır; böylece bitişik saha enstrümantasyonu ve arka panel elektroniği korunur.
S: TU835V1 yedekli S800 analog giriş yapılandırmalarında kullanılabilir mi?
Y: Hayır. TU835V1, yalnızca yedeksiz analog giriş uygulamaları için tasarlanmış tek I/O'lu bir taban düzenine sahiptir. Yedekli analog giriş mimarileri, TU842 veya TU843 gibi çift kanallı taban üniteleri gerektirir.
S: DIN rayı kilitleme mekanizması sistem topraklamasını nasıl sağlar?
Y: Yaylı mekanik kilit, üniteyi standart 35 mm DIN raylarına sabitlerken aynı anda dahili iletken topraklama kontaklarını devreye sokarak MTU arka panel topraklamasını doğrudan ray yüzeyine bağlar.
Saha Kurulum Talimatları
- DIN Rayına Montaj: TU835V1'i standart 35 mm DIN rayına (EN 50022) monte edin. Mekanik kilit devreye girerek mekanik sağlamlık ve güvenilir topraklama bağlantısı sağlayana kadar sıkıca bastırın.
- Kodlama Tekerleği Yapılandırması: Aktif modülü yuvasına takmadan önce iki 6 konumlu mekanik kodlama kadranını kullanılacak analog giriş modülüne (AI810, AI815 veya AI845) karşılık gelen benzersiz koda ayarlayın.
- Transdüser Gücü Kablolaması: 24 VDC proses gücünü iki ayrı yalıtılmış güç grubu üzerinden bağlayın. Saha transmiteri besleme hatlarının belirlenmiş sigortalı transdüser terminallerinde sonlandırıldığından emin olun.
- Sinyal İletkeni Sonlandırma: Kablo yalıtımını 7 mm sıyırın. Saha kablolarını (tek damarlı 0,2 ile 4 mm kare, çok damarlı 0,2 ile 2,5 mm kare) terminal bloklarına yerleştirin ve vidaları 0,5 ile 0,6 Nm arasındaki torkla sıkın.
- ModuleBus Ara Bağlantısı: ModuleBus konektörlerinin tam olarak birleşmesini ve arka panel sürekliliğinin kesintisiz olmasını sağlamak için bitişik MTU taban ünitelerini ray boyunca birbirine iyice yaklaştırın.
