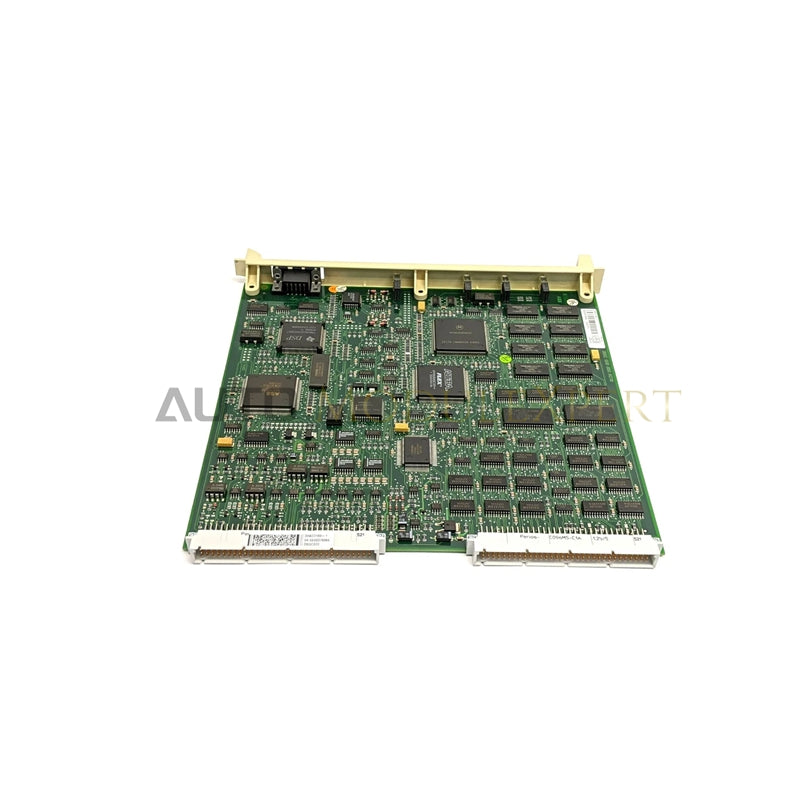

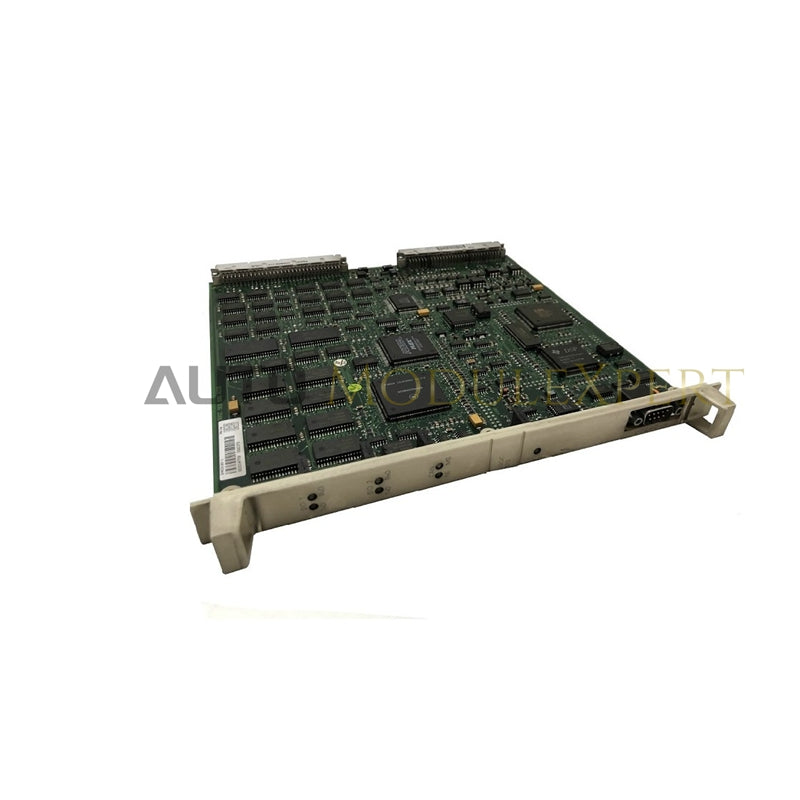

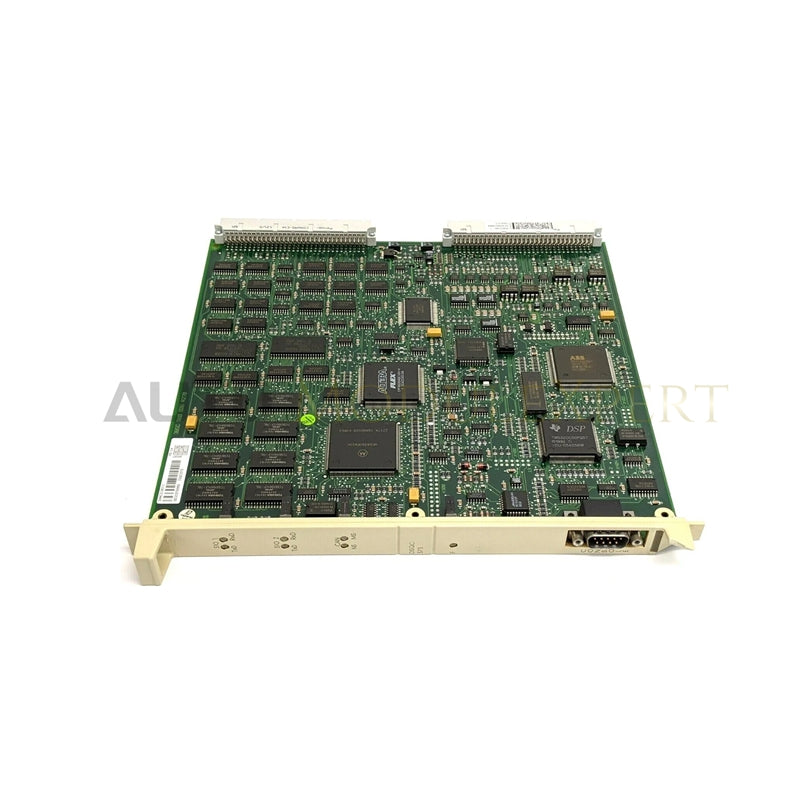

ABB DSQC 373 Robot Kontrol Kartı
ABB DSQC 373, 3HAC3180-1 olarak da kataloglanan Robot Kontrol Kartı, ABB S4C Kontrol Ünitesi platformlarında gerçek zamanlı hareket kontrolü ve sinyal işleme için özel bir donanım bileşeni olarak çalışır. Yörünge hesaplamalarını, uyarlamalı geri besleme döngülerini ve çok eksenli konumlandırma algoritmalarını doğrudan endüstriyel işlemci üzerinde işler ve arka panel sinyal hatları üzerinden ana raf iletişimiyle arayüz oluşturur.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DSQC 373 |
| Marka | ABB |
| Parça Numarası | 3HAC3180-1 |
| Değiştirilen Parça Kimliği | 6369901-454 |
| Hedef Sistem | ABB S4C Kontrol Ünitesi |
| Ağırlık | 0.360 kg (Brüt / Net) |
| Boyutlar | 25 cm x 17 cm x 17 cm |
| Giriş Gerilimi Aralığı | 18-30 VDC |
| Akım Tüketimi | 2 A |
| Çalışma Sıcaklığı | -20 ila +60 derece C |
| Güç Tüketimi | 36 W (18-30 VDC girişte nominal) |
| Çalışma Nemi | %20-85 (yoğuşmasız) |
| Konum Doğruluğu | ±0.05 mm |
Deterministik Hareket ve Arka Panel Veri Yolu Yürütme
ABB DSQC 373, yörünge vektörlerini doğrudan servo kontrol yazmaçlarına aktarmak için özel arka panel veri yolu iletişim hızını kullanır. Hedeflenen EMI ekranlamasına sahip dahili çok katmanlı PCB tasarımı, yüksek yoğunluklu G/Ç kanallarında düşük gürültülü sinyal yürütülmesini sağlar. Firmware flash uyumluluğu, ana S4C kontrol ünitesi işletim sistemiyle sıkı sürüm eşleşmesini koruyarak yüksek frekanslı çalışma döngüleri sırasında dinamik parametre ölçeklendirmesine ve gerçek zamanlı arıza kaydına olanak tanır.
Sıkça Sorulan Sorular
S: Arka panel veri yolu iletişim kesintilerini önlemek için hangi güç hattı parametreleri korunmalıdır?
Y: Kart, en az 2 A akım sağlayabilen temiz bir 18-30 VDC giriş beslemesi gerektirir; bu çalışma aralığının dışındaki gerilim darbeleri, dahili aşırı gerilim koruma devrelerini tetikler.
S: Ünite, kontrol ünitesi bakımı sırasında firmware flash uyumluluğunu nasıl korur?
Y: Firmware görüntüleri doğrudan ABB RobotStudio üzerinden yüklenir; RobotStudio, fiziksel mikroçip değişimi olmadan gerçek zamanlı çok görevli yürütme kodunu kart üzerindeki depolama alanına flashlar.
Sahada Kurulum Kılavuzu
- Gücü Kesme: Ana kontrol ünitesi rafının gücünü kapatın ve kartı takmadan veya çıkarmadan önce 18-30 VDC besleme hatlarında sıfır gerilim olduğunu doğrulayın.
- Elektrostatik Deşarj Koruması: Kart üzerindeki mikroişlemcilerin ve bellek yongalarının statik elektrik nedeniyle zarar görmesini önlemek için kabin topraklama noktasına bağlı bir ESD bilekliği takın.
- Kart Hizalama: Çok pinli arka panel konektörünün zorlanmadan tamamen oturduğundan emin olarak kartı kılavuz raylar boyunca belirlenmiş S4C raf yuvasına düzgünce kaydırın.
- Kablo Demeti Bütünlüğü: Kesintisiz sinyal iletimi sağlamak için kenar konektörlerini ve kabloları her ay oksitlenme veya gevşek sabitleme vidaları açısından kontrol edin.
