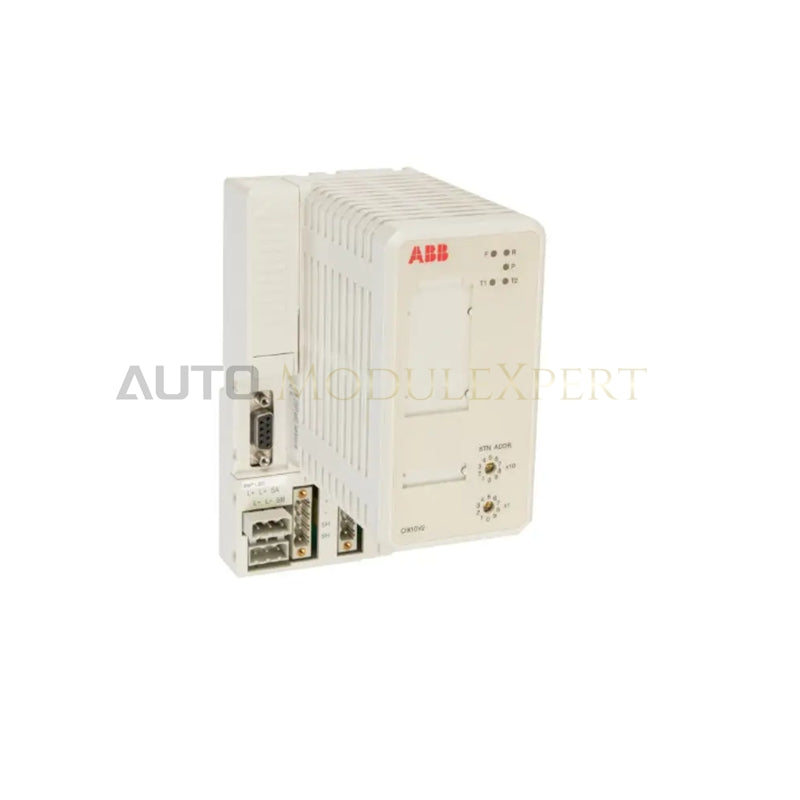

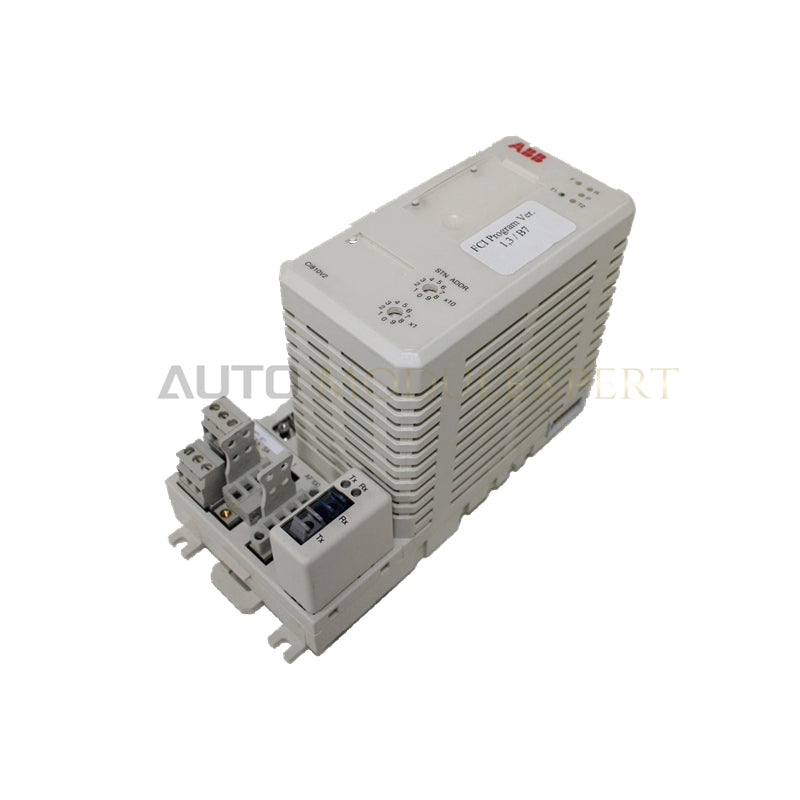

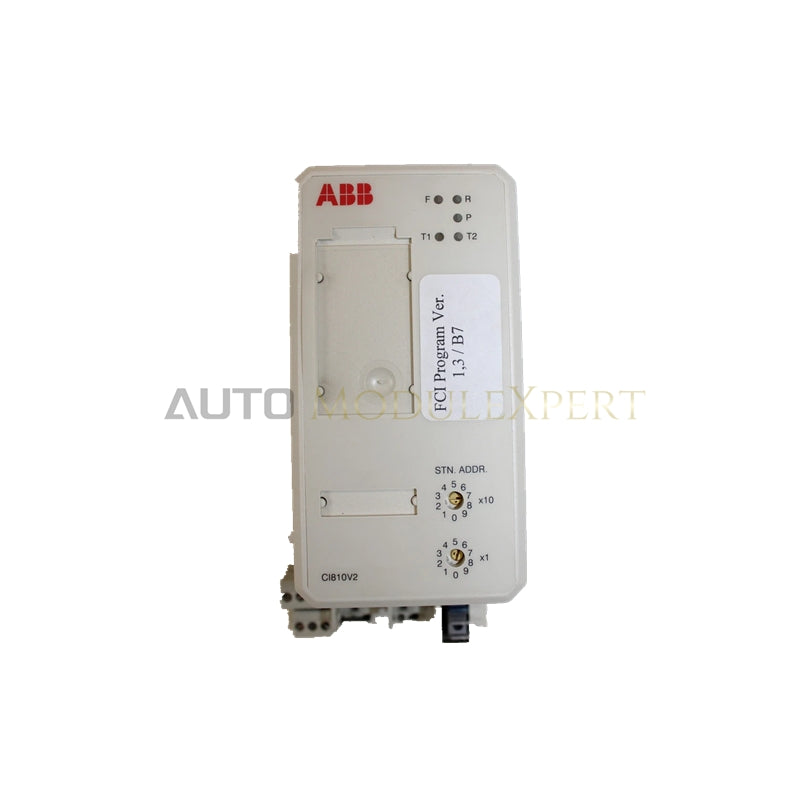

ABB CI810V2 Advant S800 G/Ç PROFIBUS-DP İletişim Arayüzü
ABB CI810V2, CI810V2 İletişim Arayüzü Modülü (Ürün Numarası 3BSE013224R1) olarak da kataloglanan ve ABB System 800xA ile Freelance DCS platformlarında PROFIBUS-DP ağı entegrasyonu için özel bir donanım bileşeni olarak çalışan bir ünitedir. Seri master iletişim rutinlerini AC 800M CPU'sundan devralarak saha G/Ç sinyallerini TP830 taban plakası üzerinden 24 VDC arka panel hattına yönlendirir. Ünite, etkin kanal tanılamasını sürdürürken 12 Mbps'ye kadar ağ aktarım hızlarını otomatik olarak algılar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CI810V2 |
| Marka | ABB |
| Ürün Numarası | 3BSE013224R1 |
| Menşei | İsveç |
| Ağırlık | 0.5 kg (1.1 lbs) |
| Boyutlar | 102 mm x 178 mm x 127 mm (4.0 in x 7.0 in x 5.0 in) |
| Çalışma Sıcaklığı | 0 deg C - +60 deg C (+32 deg F - +140 deg F) |
| Güç Tüketimi | 24 VDC, tipik 160 mA |
| İletişim Protokolü | PROFIBUS-DP V0/V1 |
| Maksimum Baud Hızı | 12 Mbps (otomatik algılama) |
| Yedeklilik Desteği | Çift modüllü yedekli yapılandırma |
| Taban Plakası Arayüzü | TP830 |
| Tanı Durumu | 3 LED (Güç, Çalışma, Arıza) |
| Gövde Koruma Sınıfı | IP30 |
| Standart Uygunlukları | CE, UL, EMC uyumlu |
Kontrol Arka Paneli Entegrasyonu ve Fieldbus Determinizmi
CI810V2 arayüz modülü doğrudan S800 G/Ç modül veri yolu üzerinde çalışır ve saha cihazları ile kontrolör arayüzü arasında çevrimsel giriş/çıkış tablolarını aktarmak için deterministik arka panel veri yolu iletişim hızından yararlanır. Dahili işlem bileşenleri, ana CPU çevrim sürelerini olumsuz etkilemeden PROFIBUS-DP V0/V1 çerçeve alışverişini gerçekleştirir. Ayrıca arka panel mantık yalıtımı, fieldbus toprak döngüsü geçici rejimlerinin yerel 24 VDC güç hattına girmesini önleyerek yoğun veri yolu yükleri sırasında düğüm kararlılığını korur.
Sık Sorulan Sorular
S: CI810V2 modülü etkin sistem çalışması sırasında çalışırken değiştirilebilir mi?
C: Evet. CI810V2 modülü, etkin bir TP830 taban plakası üzerine monte edildiğinde çalışırken değiştirmeyi destekler; böylece bitişik modül veri yolu sinyalleri kesintiye uğramadan enerji altında çıkarılıp takılabilir.
S: CI810V2 donanım arayüzünün desteklediği maksimum PROFIBUS-DP baud hızı nedir?
C: Modül, etkin ağ aktarım hızını otomatik olarak algılar ve maksimum 12 Mbps frekansa kadar bu hıza kilitlenir.
S: CI810V2 yedekli iletişim topolojilerini nasıl yönetir?
C: İki CI810V2 modülü, çift kanallı arıza toleransı sağlamak üzere yedekli bir taban plakası üzerinde yapılandırılır ve birincil PROFIBUS hattı taşıyıcı sinyalini kaybederse kesintisiz otomatik devreye alma gerçekleştirir.
Saha Kurulum Kılavuzu
TP830 taban plakasını pano kabini içindeki standart 35 mm DIN rayına sağlam şekilde monte edin. Arka panel toprak sürekliliğini ve temiz 24 VDC güç dağıtımını sağlamak için tüm modül veri yolu uzatma konektörlerini bitişik S800 G/Ç konumlarına güvenli şekilde kilitleyin.
Saha kablolarını 12 Mbps PROFIBUS-DP iletişimi için uygun standart 9 pinli Sub-D konektörler kullanarak sonlandırın. Etkin veri yolu sonlandırıcılarının enerjili olduğundan ve yalnızca segmentin fiziksel uç düğümlerine yerleştirildiğinden emin olun. Elektromanyetik paraziti önlemek için genel kablo ekranını düşük empedanslı topraklama kelepçeleri kullanarak doğrudan pano topraklama barasına bağlayın. Çalışma sırasında ortam sıcaklığını +60 deg C'nin altında tutmak için modül çerçevesi çevresinde en az 50 mm konvektif soğutma boşluğu bırakın.
