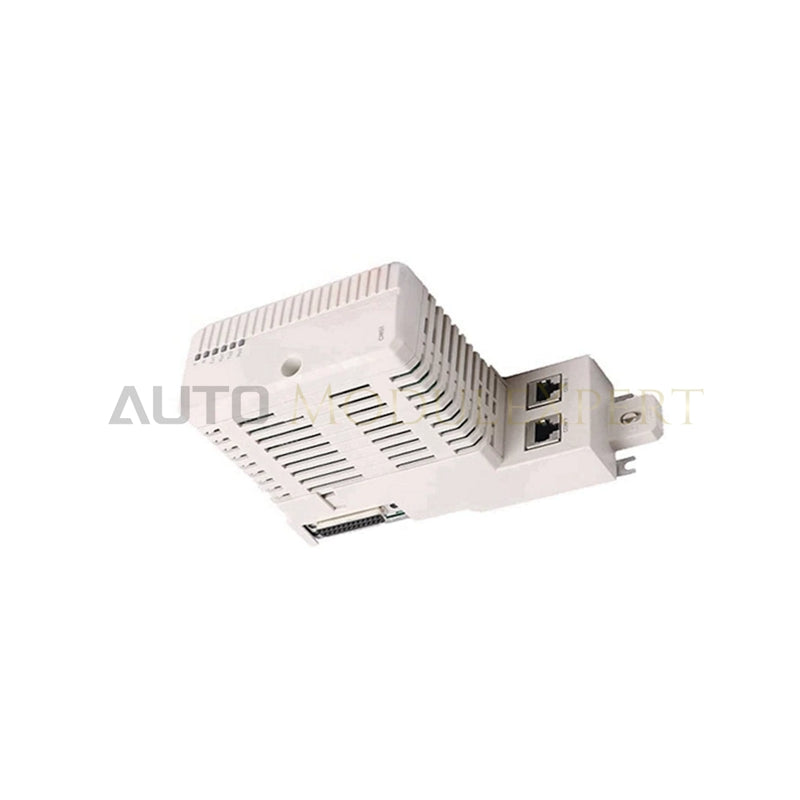

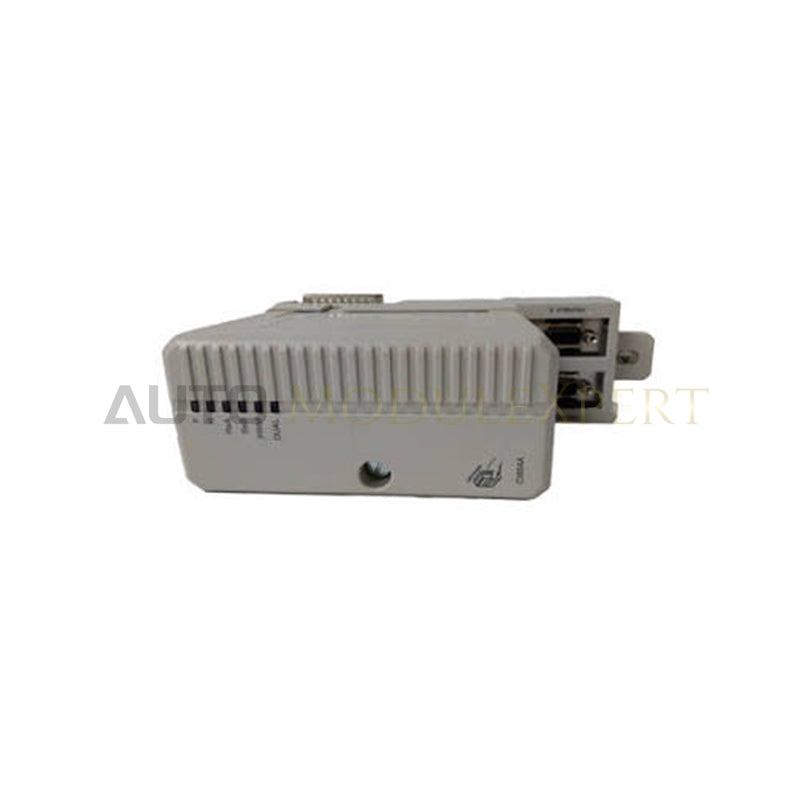

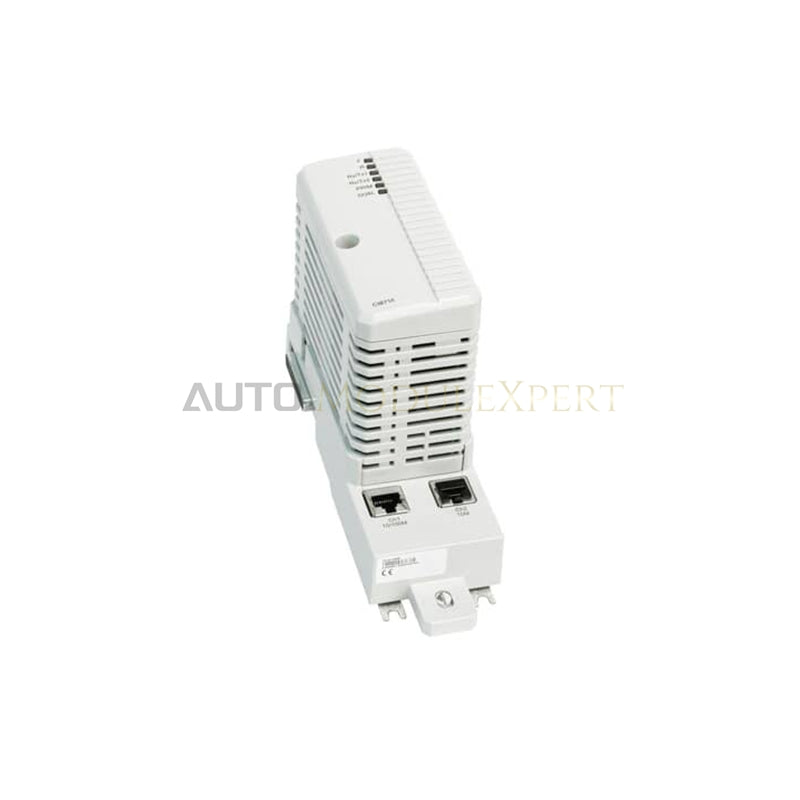

ABB CI871A AC 800M PROFINET IO Haberleşme Arabirimi Modülü
ABB AC 800M kontrolör sistemlerinde PROFINET IO master veri alışverişi için yapılandırılan ABB CI871A (CI871A Haberleşme Arabirimi Modülü), doğrudan fiziksel/elektriksel çalışmayı sağlar. TP867 taban plakasının 100 Mbps hızında çalışan CH1 RJ45 konnektörü üzerinden Ethernet ortamına bağlanır. Güç dağıtımı, entegre bir DC/DC dönüştürücü aracılığıyla +24 VDC CEX-Bus arka panelinden dahili olarak sağlanır. Ünitenin çalışması için System 800xA yazılımının 6.0.3.3, 6.1.1 veya daha yeni bir sürümü gerekir.
Ek Açıklaması ve Model Matrisi
| Temel Model / Seçenek | Katalog / Ürün Numarası | İşlev |
|---|---|---|
| CI871A | 3BSE092693R1 | PROFINET IO Haberleşme Arabirimi Modülü |
| TP867 | Sistem Aksesuarı | 2 x RJ45 Konnektörlü taban plakası (PROFINET IO için CH1 etkin) |
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CI871A |
| Marka | ABB |
| Ürün Numarası | 3BSE092693R1 |
| Menşei | İsveç |
| Ağırlık | Taban plakası dahil 700 g (1.5 lbs) |
| Boyutlar | 59 mm x 185 mm x 127.5 mm (2.3 in x 7.3 in x 5.0 in) |
| Çalışma Sıcaklığı | 0 ila +55 deg C (+32 ila +131 deg F) |
| Güç Tüketimi | 24 VDC, tipik 160 mA |
| Protokol | PROFINET IO Master |
| İletim Hızı | 10/100 Mbit/s |
| Hat Yedekliliği | Hayır |
| Modül Yedekliliği | Evet |
| Sıcak Değiştirme | Evet |
| CEX Bus Üzerindeki Maksimum Ünite Sayısı | 12 |
| Koruma Sınıfı | IP20 |
| Tehlikeli Bölge Sınıfı | Class 1, Zone 2, AEx nA IIC T4, Ex nA IIC T4 Gc X |
| ISA Korozyon Sınıfı | ISA 71.04 G3 uyumlu |
Kontrol Arka Paneli Entegrasyonu ve Ethernet Bağlantısı
CI871A modülü, AC 800M CEX-Bus sistemi üzerinden doğrudan haberleşir; çalışma gücünü alır ve arka panel veri yolu iletişim hızını deterministik veri aktarımıyla yönetir. Topraklama düzlemleri ve dahili mantık devreleri, geçici veri yolu gürültüsünden yalıtım sağlayarak bitişik genişleme üniteleri arasındaki sinyal bozulmasını önler. Ethernet trafiği, uzak PROFINET IO alt ağlarına bağlanmak için yalnızca harici bir endüstriyel anahtar üzerinden yönlendirilir ve deterministik ağlarda sabit çerçeve zamanlaması korunur.
Sık Sorulan Sorular
S: TP867 taban plakasındaki ikincil RJ45 konnektörü ağ yedekliliği için yapılandırılabilir mi?
C: Hayır. TP867 taban plakası iki fiziksel RJ45 bağlantı noktası sağlar; ancak yalnızca CH1 arabirimi, PROFINET IO master işlemleri için gereken 100 Mbps iletişimi destekler.
S: Sistem çalışırken CI871A modülünün sıcak değiştirilmesi için hangi gereksinimler geçerlidir?
C: Sıcak değiştirme işlemleri için etkin bir çevrimiçi CEX-Bus yapılandırması gerekir. Modülün enerji varken çıkarılması, etkin PROFINET IO iletişim kanallarının bağlantısını keser; ancak arka panel güç sınırları, kalan veri yolu düğümlerini gerilim düşümüne veya akım darbelerine karşı korur.
S: CI871A, System 800xA sürüm 5.1 ile geriye dönük uyumlu mudur?
C: Hayır. Donanım mantığı ve firmware mimarisi, işlevsel sürücü tanıma ve veri yolu eşlemesi için System 800xA sürüm 6.0.3.3, 6.1.1 veya sonraki sürümleri gerektirir.
Saha Kurulum Kılavuzu
CI871A modülünü takmadan önce TP867 taban plakasını standart DIN rayına monte edin. Toprak sürekliliğini ve uygun DC gerilim dağıtımını korumak için CEX-Bus yan konnektörlerinin bitişik yuvalara sıkıca kilitlendiğinden emin olun.
Blendajlı bükümlü çift (STP) Category 5e veya Category 6 Ethernet kablolarını yalnızca TP867 taban plakasındaki CH1 bağlantı noktasına bağlayın. Kabloyu doğrudan endüstriyel sınıf bir Ethernet anahtarına yönlendirin. Class 1, Zone 2 ortamlarında elektromanyetik girişimi azaltmak için kablo blendajını düşük empedanslı topraklama kelepçeleri kullanarak doğrudan pano koruma topraklamasına bağlayın. +55 deg C'ye kadar ortam sınırları içinde doğal konvektif soğutmaya izin vermek için modül muhafazasının üstünde ve altında yeterli açıklık bırakın.
