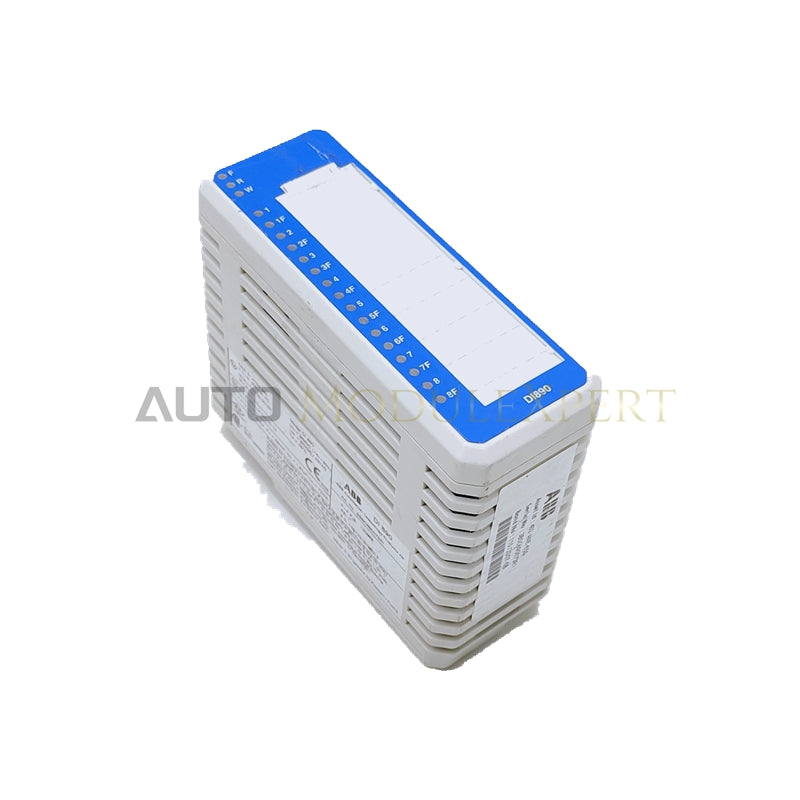

ABB DI890 3BSC690073R1 S800 I/O Dijital Giriş Modülü
ABB DI890 3BSC690073R1, DI890 Dijital Giriş Modülü olarak da kataloglanan ve ABB S800 I/O sistemlerinde dijital giriş sinyali toplama işlemi için özel bir donanım bileşeni olarak çalışan bir modüldür. Bu montaj, tehlikeli alanlarda bulunan NAMUR yaklaşım sensörlerine veya kuru kontaklara 8 adet kendinden emniyetli kanalı doğrudan bağlar; harici emniyet bariyerlerine ihtiyaç duymadan dahili galvanik izolasyon ve hat arızası denetimi sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DI890 (3BSC690073R1) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.3 kg |
| Boyutlar | 119 mm x 45 mm x 102 mm |
| Çalışma Sıcaklığı | 0 ila +55 deg C |
| Güç Tüketimi | 1.4 W |
| Kanal Sayısı | 8 (bireysel galvanik izolasyonlu) |
| Sinyal Türü | NAMUR yaklaşım sensörü veya gerilimsiz kontak |
| Kendinden Emniyet | Evet (dahili IS arayüzü) |
| Dijital Filtre Süreleri | Seçilebilir: 2 ms, 4 ms, 8 ms, 16 ms |
| İzolasyon | Kanal-kanal, kanal-sistem |
| Dielektrik Test Gerilimi | 500 VAC |
| Akım Tüketimi | +5 VDC ModuleBus: tipik 120 mA (maks. <150 mA); harici +24 VDC: tipik 50 mA (maks. <70 mA) |
| Tanılama | LED'ler: Arıza (Kırmızı), Çalışma (Yeşil), Uyarı (Sarı), kanal durumu |
| Koruma Sınıfı | ISA-S71.04 G3 korozyon koruması |
Arka Panel Veri Yolu İletişim Hızı ve Kendinden Emniyet Entegrasyonu
DI890, ABB ModuleBus arka panel veri yolu üzerinden döngüsel dijital veri güncellemeleri gerçekleştirerek 8 giriş kanalının tamamında yüksek hızlı arka panel veri yolu iletişim hızını korur. Sertifikalı kendinden emniyet bariyeri devrelerinin doğrudan modül kartına entegre edilmesi sayesinde saha kabloları tehlikeli bölge sensörlerine doğrudan bağlanırken arka panel mikrolojik devresi 500 VAC'lik dielektrik bariyerle izole kalır. Dahili denetim devreleri saha döngülerini açık devre ve kısa devre hataları açısından sürekli izler ve tanılama durumu çerçevelerini denetleyici sabit yazılım belleğine aktararak döngü güç dağıtımını tehlikeye atmadan yazılımsal alarmları tetikler.
Sıkça Sorulan Sorular
S: DI890 modülünün kurulumunu hangi Modül Sonlandırma Birimleri (MTU'lar) destekler?
C: DI890, tehlikeli bölge (Ex) uygulamaları için TU890 MTU'ya veya standart güvenli alan yönlendirmesi için TU891 MTU'ya bağlanır.
S: Giriş kanalları, hat kopması veya kısa devre gibi fiziksel saha kablolama arızalarını algılayabilir mi?
C: Evet, entegre hat arızası algılama özelliği, hat sonu dirençleriyle donatılmış NAMUR yaklaşım sensörlerine veya kuru kontaklara bağlı saha döngülerini sürekli izler.
S: Modülün çalışması için arka panel güç kaynağında gereken akım değerleri nelerdir?
C: Modül, +5 VDC ModuleBus hattından tipik 120 mA (maksimum 150 mA) ve harici +24 VDC besleme hattından tipik 50 mA (maksimum 70 mA) akım çeker.
Saha Kurulum Talimatları
Modülü MTU soketine yerleştirmeden önce tüm birincil güç kaynaklarını ayırın ve tehlikeli alan saha döngülerinin enerjisiz olduğunu doğrulayın. Modül kasasını MTU kılavuz yuvaları boyunca dikey olarak hizalayın ve mekanik tutma mandalı modülü sabitleyene kadar sıkıca bastırarak ModuleBus terminal bağlantılarının doğru şekilde korunmasını sağlayın.
Kendinden emniyetli saha kabloları ile kendinden emniyetli olmayan güç veya sinyal kabloları arasında tesis mühendisliği standartlarına uygun fiziksel ayrım bırakın. DIN rayı montaj yapısını ana emniyet topraklama barasına bağlayın ve tam EMC ile elektrostatik boşalma ekranlaması sağlamak için topraklama bağlantı empedansının 1 Ohm'un altında kalmasını sağlayın.
