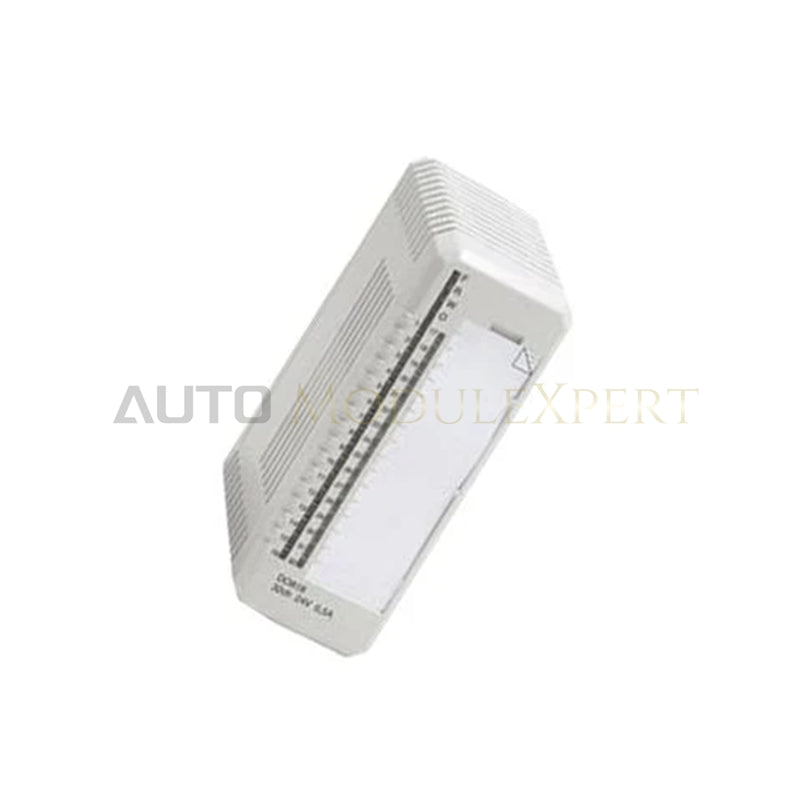

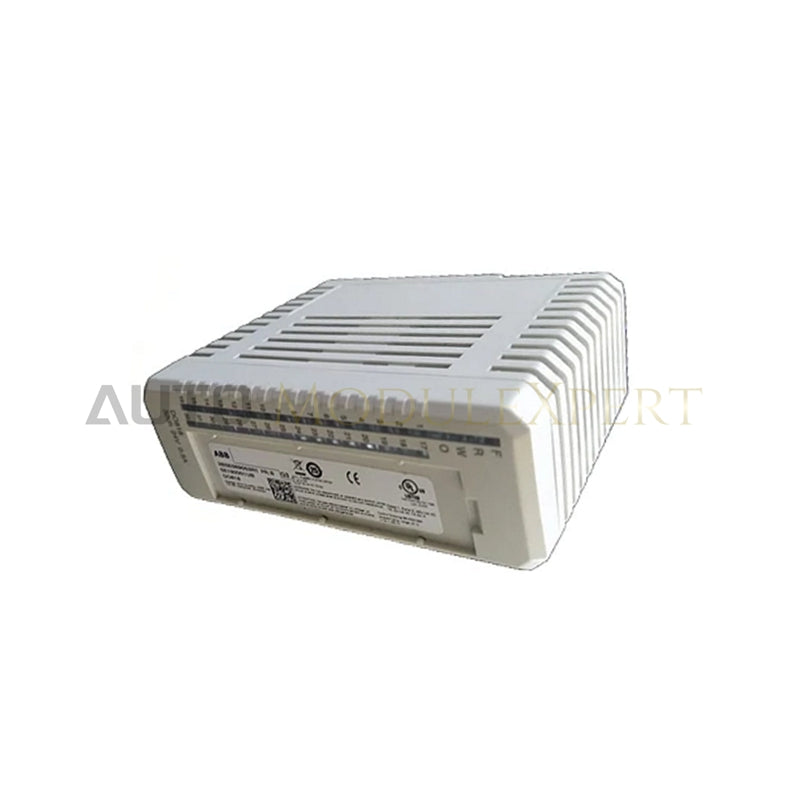

ABB DO810 Dijital Çıkış Modülü

ABB DO810 (Ürün Kimliği: 3BSE008510R1, Model: Dijital Çıkış 24V DC 16 Kanal), ABB AC 800M ve 800xA dağıtılmış kontrol sistemleri için tasarlanmış, yüksek performanslı bir dijital çıkış modülüdür. Endüstriyel otomasyon ortamlarında saha aktüatörlerini, selenoidleri ve göstergeleri güvenilir biçimde çalıştırmak için 16 akım veren kanal sunar.

Kanal Mimarisi ve Yalıtım

Modül, ayrı ayrı yalıtılmış iki adet sekiz kanallı gruba ayrılmış 16 dijital çıkış kanalına sahiptir. Her grupta, gerilim düşüşlerini algılayan ve kanal hata sinyallerini ModuleBus üzerinden ileten bağımsız bir proses gerilimi denetim girişi bulunur. Çıkışlarda, kanal başına maksimum 0.5 A sürekli çıkış akımıyla 10 V ile 30 V arasında çıkış gerilimini destekleyen yüksek taraf sürücüleri kullanılır.

Koruma ve Tanılama

Dahili güvenlik özellikleri arasında toprağa ve 30 V'a karşı kısa devre koruması, aşırı gerilim koruması ve aşırı yük koşullarında akım sınırlamalı aşırı sıcaklık koruması bulunur. Endüktif yük bastırma ve EMC koruma bileşenleri devreyi korurken optik yalıtım bariyerleri saha sinyallerini dahili mantık devrelerinden ayırır. Ayrıca OSP işlevi, hata algılandığında çıkışları önceden belirlenmiş bir duruma getirir ve ön paneldeki LED'ler her kanalın durumunu açıkça gösterir.

Teknik Özellikler

Sıkça Sorulan Sorular

S: DO810 ne tür bir çıkış sinyali sağlar? C: 10 V ile 30 V çalışma gerilimi aralığında, yüksek taraf sürücüleri kullanan 24 VDC akım veren çıkışlar sağlar.

S: Çıkış kanalları nasıl gruplanır ve izlenir? C: 16 kanal, her birinde ModuleBus üzerinden hata bildiren proses gerilimi denetim girişi bulunan, sekiz kanallı iki yalıtılmış gruba ayrılmıştır.

S: Her çıkış kanalında hangi korumalar bulunur? C: Her kanalda toprağa ve 30 V'a karşı kısa devre koruması, aşırı gerilim koruması, aşırı sıcaklık koruması ve endüktif yük bastırma bulunur.
