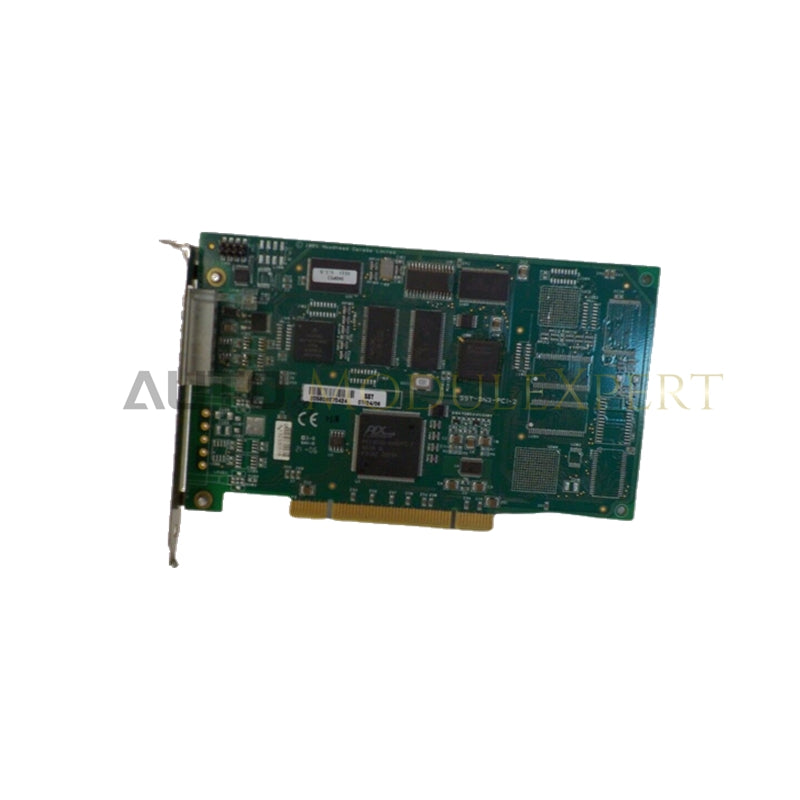

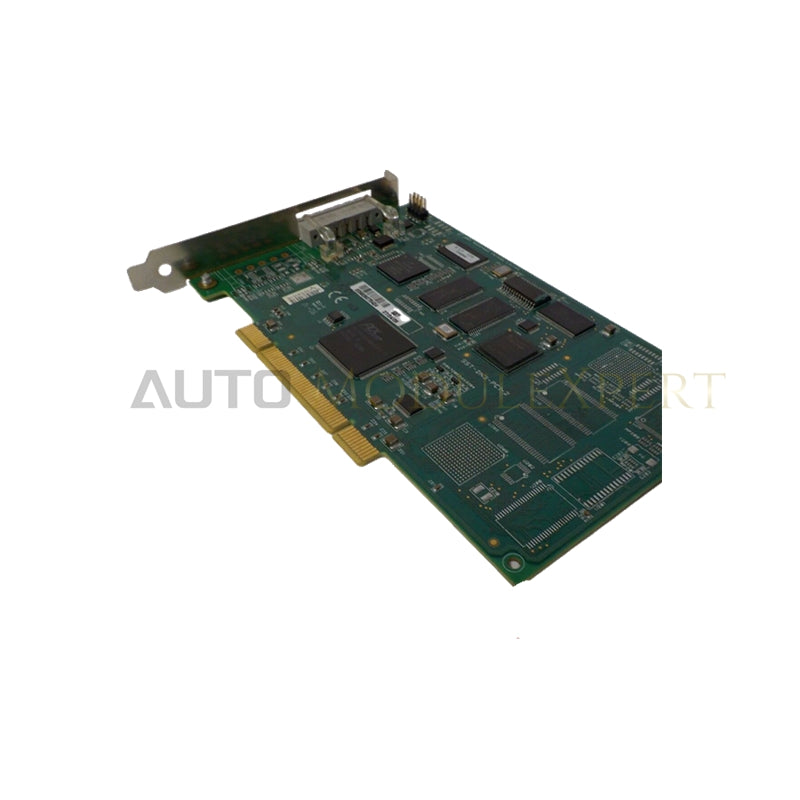

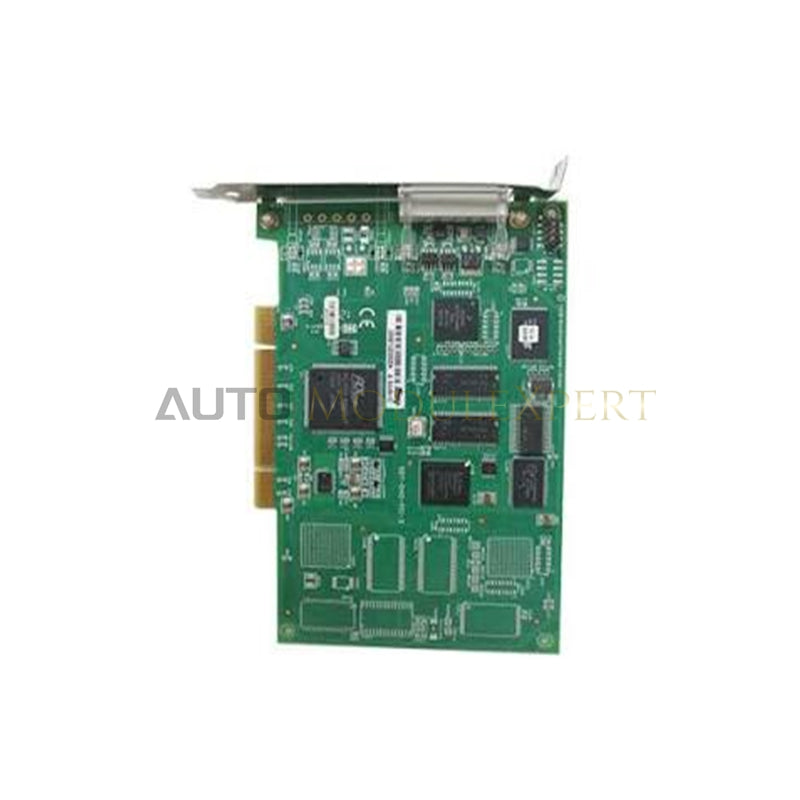

ABB DSQC658 3HAC025779-001 DeviceNet İletişim Kartı
ABB DSQC658 3HAC025779-001, DSQC658 DeviceNet İletişim Kartı olarak da kataloglanan ve IRC5 Robot Kontrolörü mimarileri içinde Master/Slave veri yolu arabirimi için özel bir donanım bileşeni olarak görev yapar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DSQC658 (3HAC025779-001) |
| Marka | ABB |
| Menşei | İsveç / Fransa |
| Ağırlık | 0.45 - 0.65 kg |
| Boyutlar | 140 x 100 x 30 mm |
| Çalışma Sıcaklığı | -25 - +70 deg C |
| Güç Tüketimi | 5 W |
| Sistem Uyumluluğu | IRC5 Robot Kontrolörü Sistemi |
| İletişim Protokolü | DeviceNet (Master/Slave) |
| Dijital Girişler | 8 kanal, 24 VDC |
| Dijital Çıkışlar | 8 kanal, 24 VDC, kanal başına 0.5 A |
| İşlemci Türü | 32 bit mikrodenetleyici |
| Dahili Bellek | 512 KB Flash, 128 KB RAM |
| Güç Kaynağı Girişi | 24 VDC nominal (250 mA) artı 5 VDC arka panel |
| Muhafaza Koruması | IP20 |
ABB Arka Panel Veri Yolu ve Ağ Entegrasyonu
DSQC658 kartı, IRC5 robot kontrolörü içindeki işlem yükünü en aza indirmek için deterministik zamanlamalı arka panel arabirimleri üzerinden gerçek zamanlı veri çerçevesi iletimi gerçekleştirir. Dahili donanım mantığı, harici PLC düğümleri, akıllı sensörler ve dağıtım blokları arasındaki fieldbus bant genişliğini düzenlerken G/Ç yoğunluğunu ölçeklendirir. Entegre fiziksel katman devreleri, yüksek hızlı master ve slave veri yolu işlemleri sırasında protokol zamanlamasının kararlılığını ve firmware Flash uyumluluğunu korur.
Sıkça Sorulan Sorular
S: DSQC658, harici güç kesintisi sırasında program durumu verilerini nasıl korur?
C: Kart, koruma gerilimini özel bir pil devresiyle desteklenen dahili Flash bellek üzerinden yönlendirerek güç kaybı sırasında kullanıcı yapılandırmalarını ve ağ adreslerini korur.
S: Dahili dijital çıkışlar için elektriksel sürme sınırları nelerdir?
C: Kart, 24 VDC'de çalışan 8 dijital çıkış kanalı sağlar ve her bir kanal, maksimum 0.5 A sürekli yük akımı için derecelendirilmiştir.
Saha Kurulum Kılavuzu
DSQC658'i doğrudan IRC5 kontrolör kabininin belirlenmiş yuvasına monte edin veya standart bir DIN rayına sabitleyin. Arka panel arabirimine enerji vermeden önce 24 VDC yardımcı güç kaynağını bağlayın. Tüm DeviceNet sinyal hatlarını ekranlı bükümlü çift kablolar üzerinden yönlendirin ve hat yansımalarını bastırmak için ağ uçlarını standart 120 ohm dirençlerle sonlandırın. Elektromanyetik paraziti azaltmak için kablo ekranının kabin topraklama barasına uygun şekilde tek noktadan topraklandığından emin olun. Enerji verme sırasında tanılama LED'lerinin durumlarını doğrulayın: sabit ışıklar doğru besleme gerilimlerini, normal çalışma durumunu ve arıza koşulu olmadan etkin fieldbus iletişimini gösterir.
