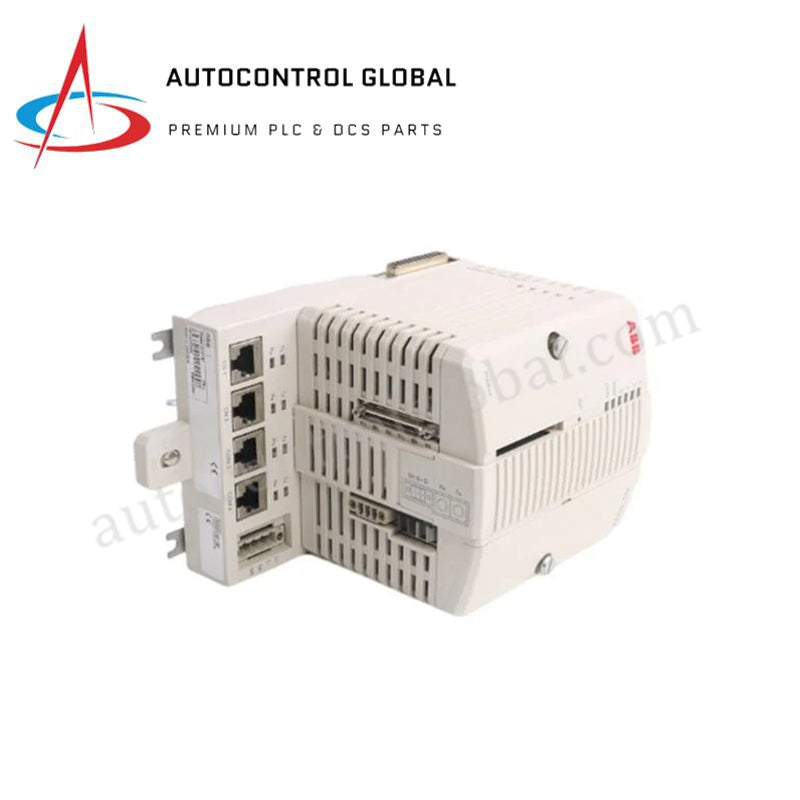

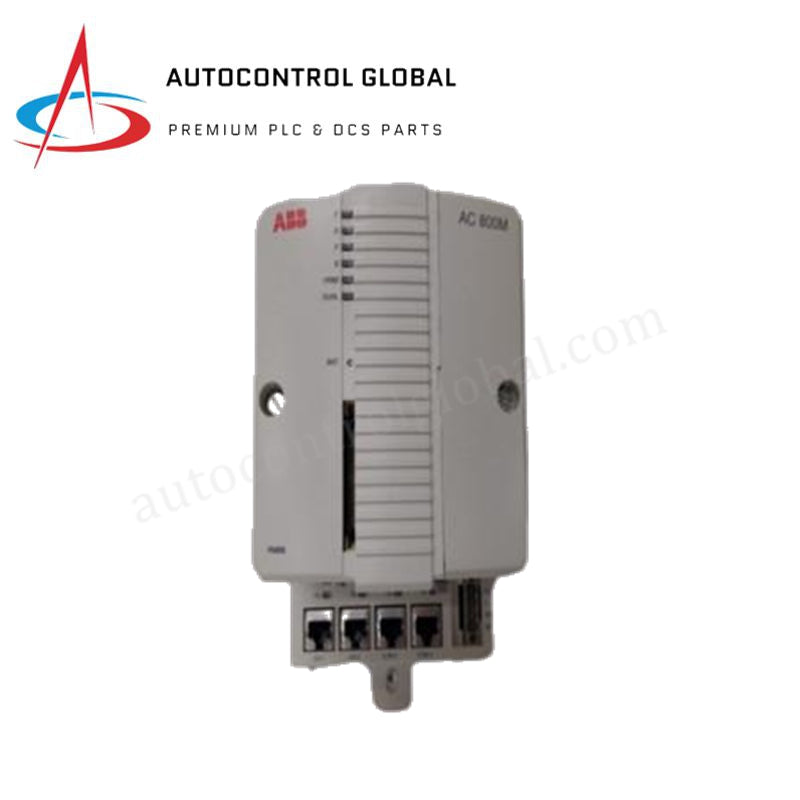

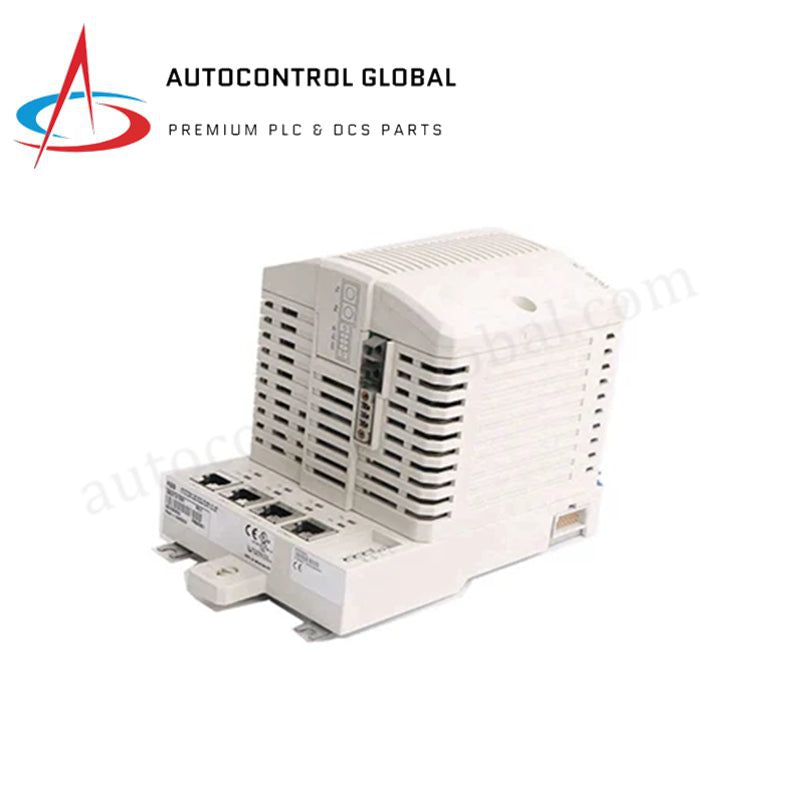

ABB PM856AK01 3BSE069514R1 AC 800M İşlemci Birimi
ABB PM856AK01 3BSE069514R1, PM856AK01 İşlemci Birimleri olarak da kataloglanan ve ABB System 800xA ağları içinde kontrol mantığının yürütülmesi ile saha G/Ç senkronizasyonu için özel bir donanım bileşeni olarak çalışır. 24 MHz hızında çalışan bir MPC860 işlemci ve 16 MB dahili RAM kullanan bu birim, yerel ModuleBus ve CEX-Bus genişletme modülleri üzerinden deterministik saha verilerinin aktarımını koordine eder. Donanımda iki Ethernet iletişim kanalı, iki RS-232C seri portu ve entegre CompactFlash bellek arabirimi bulunur.
Donanım Özellikleri
| Parametre | Teknik özellik |
|---|---|
| Model | PM856AK01 |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 1.1 kg |
| Boyutlar | 119 x 186 x 135 mm |
| Çalışma Sıcaklığı | 0 ila +55 deg C |
| Güç Tüketimi | 24 VDC'de tipik 4.32 W, maksimum 7.2 W |
| Besleme Gerilimi Aralığı | 19.2-30 VDC |
| İşlemci Tipi | MPC860 (24 MHz) |
| Dahili RAM | 16 MB (uygulama için 10.337 MB kullanılabilir) |
| Flash PROM Belleği | 2 MB |
| Yürütme Hızı | 1.000 Boolean işlemi başına 0.46 ms |
| Ağ Protokolleri | Ethernet üzerinden MMS, IAC (2 x RJ45 portu) |
| Genişletme Kapasitesi | En fazla 12 CEX-Bus modülü, en fazla 96 ModuleBus G/Ç modülü |
| Kasa Koruması | IP20, G3 uyumlu (ISA 71.04) |
Arka Panel Veri Yolu İletişim Hızı ve G/Ç Ölçeklendirmesi
Bu birim, dahili arka panel veri yolu üzerinden iletişim aktarımını yöneterek saha cihazı verilerini işlemci çekirdeği ile bağlı S800 G/Ç modülleri arasında aktarır. 0 ila 100 ms arasında yapılandırılabilir ModuleBus tarama hızıyla çalışan işlemci, kontrol çevrimi yürütme zamanlamasında bozulma olmadan 96 adede kadar doğrudan G/Ç modülünü destekler. Yardımcı iletişim genişletmesi, sistemin arka panel iletişim hızını ve görev zamanlama determinizmini korurken 12 adede kadar iletişim arabirim birimini destekleyen CEX-Bus üzerinden gerçekleştirilir.
Sıkça Sorulan Sorular
S: Modülün çalışma sırasındaki akım çekişi ve güç gereksinimi nedir?
C: Modül, 19.2 ila 30 VDC arasında izin verilen aralıkla nominal 24 VDC besleme geriliminde çalışır. Tipik akım tüketimi 24 VDC'de 180 mA'dır (4.32 W güç kaybı); tam yükte 24 VDC'de maksimum 300 mA'ya (7.2 W güç kaybı) ulaşır.
S: İşlemci birimi yedekli CPU çalışması için yapılandırılabilir mi?
C: Hayır. PM856AK01 donanım mimarisi kesinlikle yedeksiz ve yüksek bütünlük seviyeli olmayan bir kontrol birimi olarak tasarlanmıştır. AC 800M sistem ortamındaki tek CPU'lu uygulamalara ayrılmıştır.
Saha Kurulum Yönergeleri
Yeterli ısı dağılımını termal konveksiyon yoluyla sağlamak için işlemci tabanını standart 35 mm DIN rayına, IP54 veya daha yüksek koruma sınıfına sahip bir endüstriyel muhafaza içinde dikey olarak monte edin. Modül gövdesinin üstünde ve altında en az 50 mm dikey boşluk bırakın. Birincil 24 VDC güç iletkenlerini ekranlı kablo kullanarak bağlayın ve ekranı doğrudan en yakın düşük empedanslı topraklama barasına topraklayın. Ortam kaynaklı mekanik titreşimlerin arka panel temaslarında aşınmaya neden olmasını önlemek için CEX-Bus genişletme birimlerinin güvenli şekilde oturduğundan ve sabitleme klipsleriyle kilitlendiğinden emin olun.
