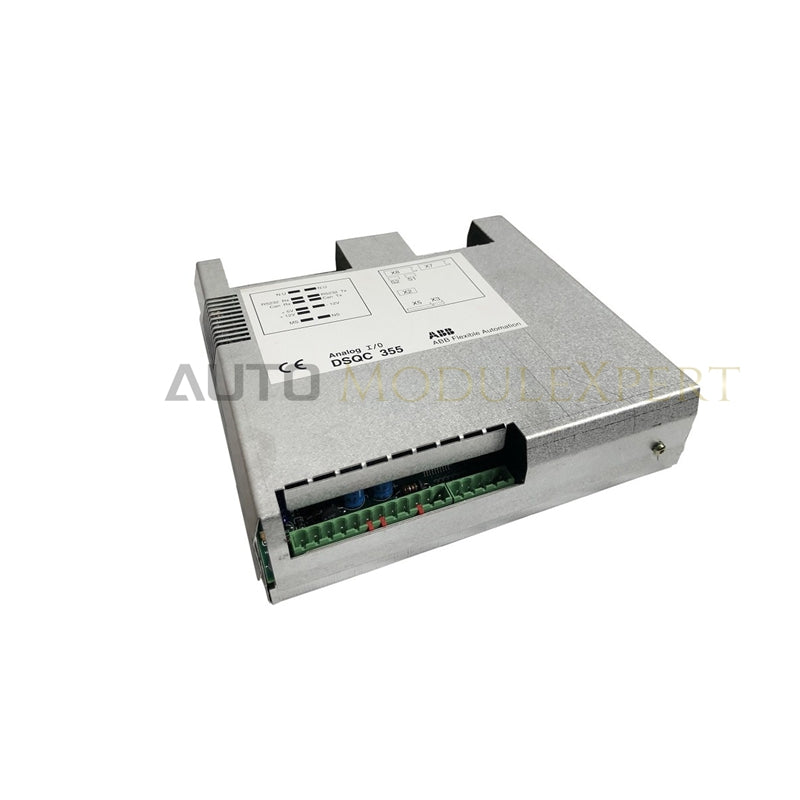

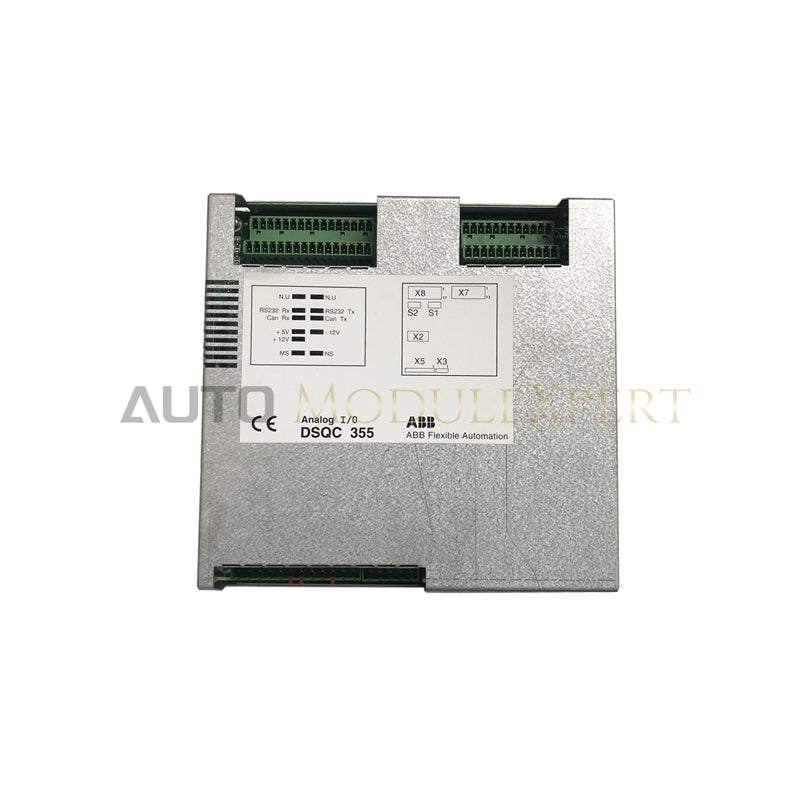

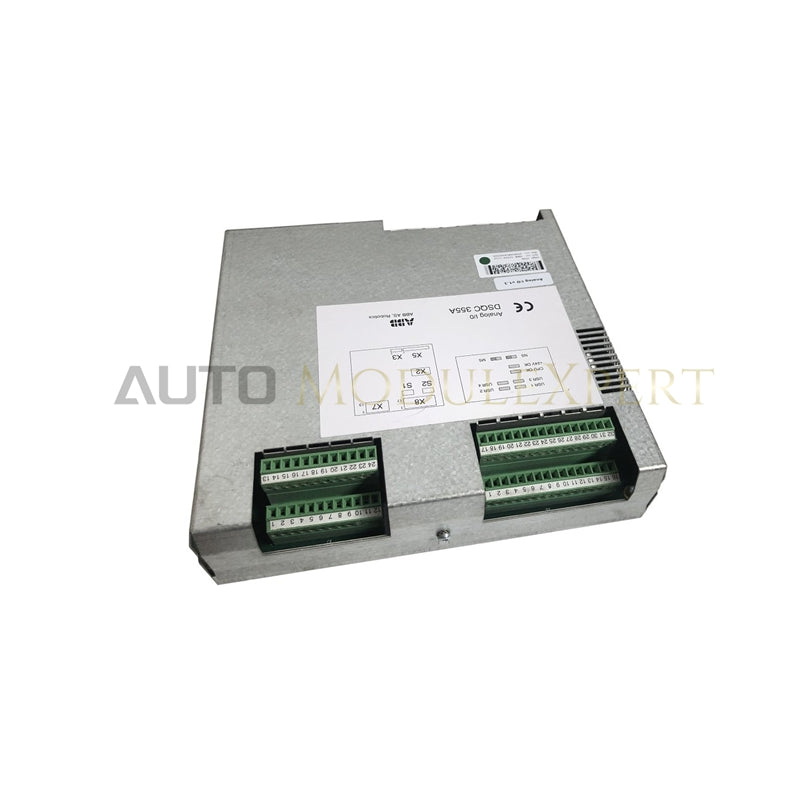

ABB DSQC355A Dağıtılmış Analog I/O Modülü
ABB DSQC355A, DSQC 355 Standart Analog I/O Kartı olarak da kataloglanan (MPN: 3HNE 00554-1/11) ve ABB IRC5 robot kontrolörü ağları içinde analog sinyal işleme ile çevre birimi entegrasyonu için özel bir donanım bileşeni olarak çalışan bir modüldür. Modül, entegre DeviceNet fieldbus iletişimi üzerinden saha sensörü girişlerini dönüştürerek ve harici aktüatörleri çalıştırarak hassas analogdan dijitale veri toplama ve dijitalden analoğa çıkış kontrolü gerçekleştirir.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | DSQC355A |
| Marka | ABB |
| Menşei | İsviçre |
| Ağırlık | 0.8 kg |
| Boyutlar | 100 mm x 150 mm x 50 mm |
| Çalışma Sıcaklığı | 0 to +50 deg C |
| Güç Tüketimi | X3 Portu üzerinden +24 VDC |
| Parça Numarası / MPN | 3HNE 00554-1/11 (3HAC355A) |
| Analog Girişler (AI) | 4 kanal, -10 V to +10 V gerilim |
| Analog Çıkışlar (AO) | 4 kanal: 3 x (-10 V to +10 V gerilim), 1 x (AO4 üzerinde 4-20 mA akım) |
| Dijital Girişler (DI) | 16 kanal, 24 VDC, optik izolasyonlu |
| Dijital Çıkışlar (DO) | 16 kanal, 24 VDC, 0.5 A akım çekme/kaynaklama |
| Fieldbus Protokolleri | DeviceNet (X5 Portu), RS-485 |
| Montaj Tipi | DIN rayı veya Pano Montajı |
Deterministik Hareket ve Arka Panel Veri Yolu İşletimi
ABB DSQC355A, saha sensörleri ile ana CPU arasındaki kontrol döngüsü gecikmesini önlemek için DeviceNet arayüzü üzerinden yüksek yoğunluklu arka panel veri yolu iletişim hızından yararlanır. Firmware flaş uyumluluğu, adres eşleştirmesinin sorunsuz yapılmasını ve tanılama telemetrisinin IRC5 sistem veri yollarına entegre edilmesini sağlar. Ayrıca, optik izolasyonlu dijital kanallar ile yüksek hassasiyetli analog kanallarda tam I/O yoğunluğu ölçeklendirmesi, dahili işleme döngülerini bozmadan hızlı sinyal yönlendirmesine olanak tanır.
Sıkça Sorulan Sorular
S: Harici gerilimle çalışan bir aktüatör yanlışlıkla AO4 kanalına bağlanırsa ne olur?
C: AO4 kanalı yalnızca 4-20 mA akım çıkış sürücüsüne ayrılmıştır; bu kanala gerilimle çalışan bir yük uygulanması, dahili akım döngüsü sürücü bileşenlerine zarar verir.
S: Birden fazla DSQC355A kartı tek bir DeviceNet düğümüne entegre edilirken arka panel veri yolu iletişimi nasıl kurulur?
C: Denetleyici ağında uygun veri yolu hakemliği sağlamak ve paket çakışmalarını önlemek için her modüle yazılım veya DIP anahtarları üzerinden benzersiz bir MAC ID adresi atanması gerekir.
Saha Kurulum Talimatları
- Sistem Güç İzolasyonu: Kart kurulumu veya kablolama işleminden önce IRC5 kontrolör kabininin enerjisini kesin ve X3 terminaline bağlı harici +24 VDC güç beslemesini ayırın.
- DeviceNet Düğüm Adresleme: Çakışmasız iletişim sağlamak için fieldbus döngüsüne güç vermeden önce X5 konektörü üzerindeki modüle benzersiz bir düğüm adresi atayın.
- Analog Blendaj Topraklaması: Tüm analog giriş (X8) ve çıkış (X7) sinyal hatlarını bükümlü blendajlı çiftler kullanarak döşeyin ve blendaj örgüsünü doğrudan kabin topraklama barasına bağlayın.
- Montaj Sağlamlığı: Ağır robot kolu hareketleri sırasında titreşim kaynaklı bağlantı kesilmelerini önlemek için modülü yan sabitleme durdurucularını kullanarak DIN rayına sağlam şekilde sabitleyin.
