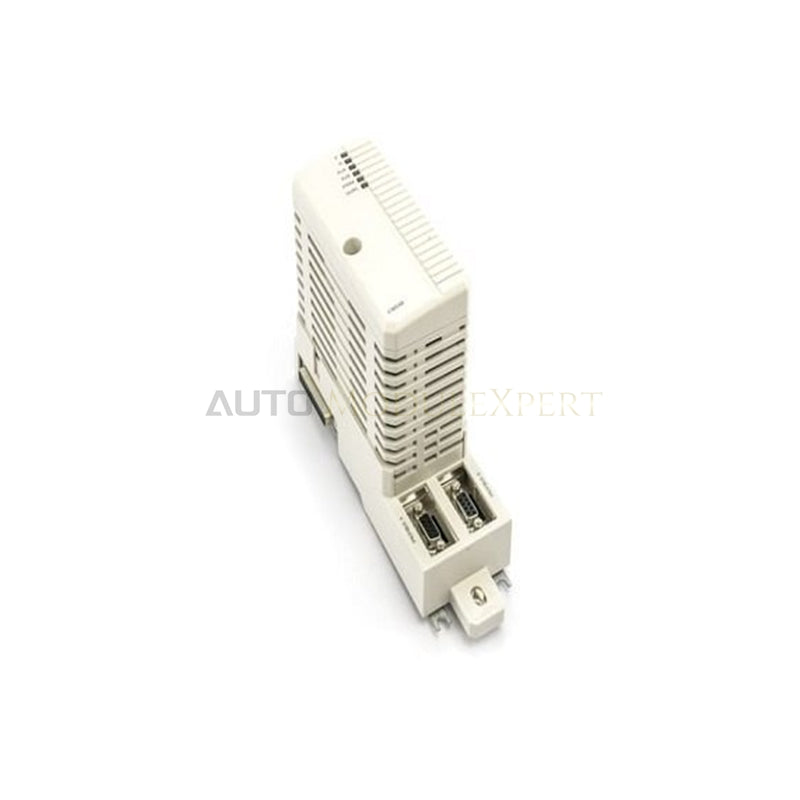

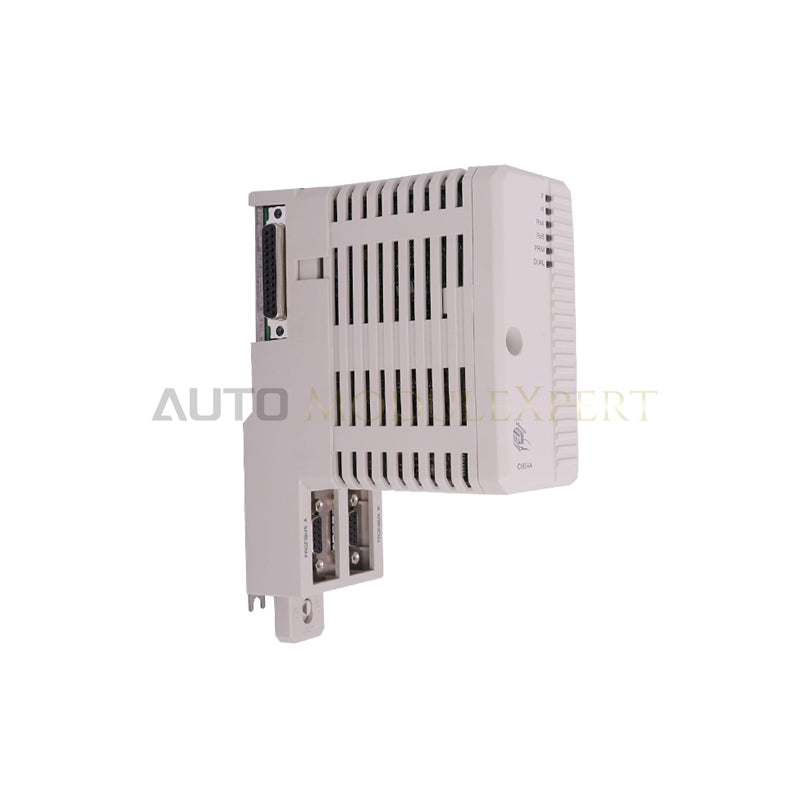

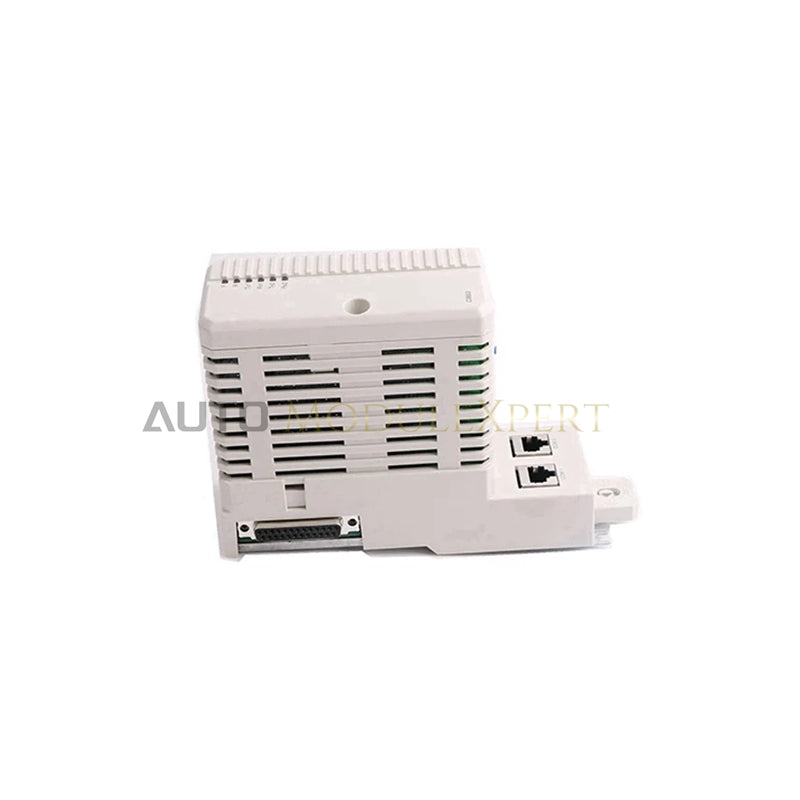

ABB CI873A 3BSE092695R1 AC 800M İletişim Arayüzü Modülü
ABB System 800xA donanım kurulumlarında yüksek hızlı ağ entegrasyonu için yapılandırılan ABB CI873A 3BSE092695R1 (CI873A İletişim Arayüzü Modülü), doğrudan fiziksel/elektriksel yürütme sağlar. Modül arayüzü, kontrolör CEX-Bus üzerinde özel bir ana düğüm olarak çalışır ve motor yol vericilerini, değişken hızlı sürücüleri ve harici saha cihazlarını entegre etmek için 10/100 Mbit/s hızında EtherNet/IP ve DeviceNet protokol yığını çevirisini gerçekleştirir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | CI873A (3BSE092695R1) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.70 kg (taban dahil) |
| Boyutlar | 185 mm x 59 mm x 127.5 mm |
| Çalışma Sıcaklığı | +0 ile +55 derece C |
| Güç Tüketimi | 3.8 W (24 VDC'de tipik 160 mA) |
| İletişim Protokolleri | EtherNet/IP, DeviceNet |
| Fiziksel Arayüz | 8 pinli RJ-45 dişi konnektör |
| Veri Yolu Kapasitesi | CEX-Bus başına en fazla 12 modül |
| Yedeklilik | Modül Yedekliliği (en fazla 6 yedekli çift) |
| Koruma Sınıfı | IP20 / zorlu ortamlar için ISA 71.04 G3 kaplaması |
Arka Panel Veri Yolu İletişim Hızı ve Ağ Entegrasyonu
CI873A arayüzü, AC 800M CEX-Bus mimarisi boyunca yüksek hızlı arka panel veri yolu iletişim hızını işler. Dahili DC/DC dönüştürücü ve yerel işleme mikrolojığı kullanan modül, ana CPU kontrolör çevrimlerini yüklemeden deterministik EtherNet/IP çevrimsel veri paketlerini yönetir. Donanım tasarımı, enerjili raf koşullarında modül düzeyinde çalışırken değiştirmeyi destekler ve sistem başına en fazla 6 yedekli çifte izin verir. Dahili tanılama devreleri iletişim gecikmelerini ve ürün yazılımı flaş belleği durumlarını sürekli izler; alıcı-verici hataları veya bağlantı kaybı algılandığında yedek arayüz modülüne kesintisiz yük devretme işlemini otomatik olarak başlatır.
Sık Sorulan Sorular
S: CI873A, Ethernet portunda fiziksel kablo hattı yedekliliğini destekler mi?
Y: Hayır, modül tek bir RJ-45 port arayüzü bağlantısı sağlar ve yüksek kullanılabilirlikte ağ arızası toleransı elde etmek için modül düzeyinde yedekliliğe (çift olarak yapılandırılmış iki CI873A modülü) dayanır.
S: Tek bir CEX-Bus rafına kaç CI873A iletişim arayüzü modülü bağlanabilir?
Y: Tek bir AC 800M kontrolör kurulumu, CEX-Bus genişletme rayı boyunca düzenlenmiş en fazla 12 iletişim birimini destekler.
S: CI873A modülünün dahili elektronik devrelerine enerji sağlayan güç hattı hangisidir?
Y: Modül, gücü doğrudan altta bulunan CEX-Bus arka panel rayı üzerinden sağlanan +24 VDC beslemeden alır ve tipik çalışma yükleri altında yaklaşık 160 mA tüketir.
Saha Kurulum Talimatları
CI873A modülünü eklemeden veya değiştirmeden önce CEX-Bus rayının enerjisini kesin ya da yedekli sistem durumunu doğrulayın. Mekanik sabitleme klipsleri sağlam şekilde klik sesi çıkararak yerine oturana kadar üniteyi ilgili CEX-Bus taban yuvasına dikey olarak kaydırın; arka panel pin başlığının pinlerde eğilme olmadan düzgün şekilde birleştiğini doğrulayın.
Metal RJ-45 konnektörlerle sonlandırılmış blendajlı bükümlü çift (STP) Category 5e veya Category 6 endüstriyel Ethernet kablosu kullanın. Kabin kanalları içinde Ethernet veri kabloları ile yüksek gerilimli motor güç hatları arasında yeterli fiziksel ayrım bırakın. Tam ISA 71.04 G3 uyumlu EMC performansı sağlamak için alttaki DIN rayı montaj tertibatını düşük empedanslı topraklama örgüleriyle doğrudan ana kabin koruyucu topraklama barasına bağlayın.
