ABB CI868K01 AC 800M IEC 61850 İletişim Arayüzü Modülü

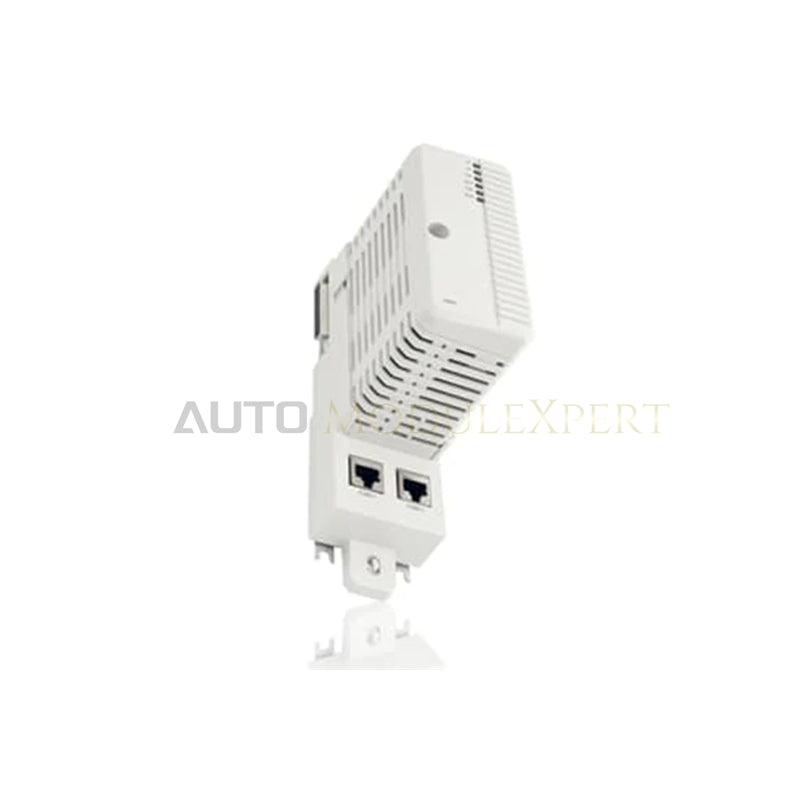

ABB CI868K01 (CI868 İletişim Arayüzü Modülü), 3BSE048845R1 parça numarasıyla da kataloglanan ve ABB AC 800M kontrolör sistemlerinde IEC 61850 Edition 1 trafo merkezi otomasyonu ve IED iletişimi için özel bir donanım bileşeni olarak çalışır. Birlikte verilen TP867 taban plakası üzerine monte edilen modül, çift 10/100 Mbps RJ45 endüstriyel Ethernet arayüzü üzerinden gerçek zamanlı GOOSE mesajlarını ve MMS trafiğini aktarır. Dahili güç, doğrudan 24 VDC arka panel veri yolundan sağlanır.
Ek Adı Ayrıntıları ve Model Matrisi
| Parça / Seçenek | Ürün Numarası | Paket Bileşeni Açıklaması |
|---|---|---|
| CI868K01 | 3BSE048845R1 | Komple Arayüz Kiti (CI868 Modülü + TP867 Taban Plakası) |
| CI868 | 3BSE048845R1 | IEC 61850 Edition 1 İletişim Arayüzü Modülü Ünitesi |
| TP867 | Sistem Aksesuarı | Çift RJ45 Ethernet bağlantı portuna sahip taban plakası muhafazası |
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | CI868K01 |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.7 kg (1.54 lbs) net |
| Boyutlar | 59 mm x 186 mm x 127.5 mm (2.32 in x 7.32 in x 5.02 in) |
| Çalışma Sıcaklığı | -20 deg C ile +60 deg C arası (-4 deg F ile +140 deg F arası) |
| Güç Tüketimi | 24 VDC arka panel beslemeli |
| İletişim Protokolü | IEC 61850 Edition 1 |
| Veri Arayüzü | Çift Endüstriyel Ethernet (RJ45 konektörleri) |
| İletim Hızı | 10/100 Mbps |
| Yedeklilik Desteği | Bağlantı ve Ağ Yedekliliği |
| Çalışırken Değiştirme Özelliği | Desteklenir |
| Arıza Teşhis Durumu | POWER, RUN, FAULT, COMM LED göstergeleri |
| Muhafaza Koruması | Endüstriyel sınıf, G3 konformal kaplama uyumlu |
| Standart Sertifikaları | CE, UL, EMC uyumlu, RoHS AB Direktifi 2011/65/EU |
Arka Panel Entegrasyonu ve Deterministik Ağ İşletimi
CI868K01 arayüz modülü, AC 800M sistem veri yoluna doğrudan bağlanarak hızlı veri kümesi iletimi için gereken ürün yazılımı flaş uyumluluğunu ve arka panel iletişim aktarım hızını korur. Dahili izolasyon bariyerleri, geçici elektriksel gerilim yükselmelerinin harici ağ topolojileri ile ana kontrolör mantığı arasında ilerlemesini önler. Ayrıca çift Ethernet portunun çalışması, deterministik ağ geçişini mümkün kılarak tek bir bağlantının bozulması durumunda genel işletim çevrimlerini kesintiye uğratmadan sürekli IED telemetrisi izlenmesini sağlar.
Sıkça Sorulan Sorular
S: CI868K01 modülünün değiştirilmesi, AC 800M kontrolör rafının tamamının kapatılmasını gerektirir mi?
C: Hayır. CI868K01 modülü çalışırken değiştirilebilir kurulumu destekler; bu sayede saha mühendisleri, bitişik arka panel kartlarını etkilemeden veya sistemin gücünü kesmeden modülü doğrudan etkin bir TP867 taban plakasından çıkarıp yerine takabilir.
S: Modül ön panelindeki tanı LED'leri iletişim durumunu nasıl gösterir?
C: POWER ve RUN LED'leri, kararlı çalışma durumlarında yeşil yanar. FAULT göstergesi donanım arızası veya otomatik test hataları sırasında kırmızı yanarken COMM LED'i, RJ45 arayüzleri üzerinden etkin ağ veri iletimi sırasında sarı renkte yanıp söner.
S: Birincil sipariş kodu 3BSE048845R1 kapsamında hangi ürünler bulunur?
C: 3BSE048845R1 sipariş kodu, hem CI868 iletişim arayüzü modülünü hem de uyumlu TP867 taban plakası grubunu içeren komple CI868K01 kitini belirtir.
Saha Kurulum Kılavuzu
CI868 modülünü kılavuz pimlerine oturtmadan önce TP867 taban plakasını standart DIN rayına monte edin. Toprak düzlemi sürekliliğini ve kararlı 24 VDC güç iletimini güvence altına almak için arka panel yan konektörlerinin bitişik AC 800M modüllerine tamamen oturduğundan emin olun.
Ağ yedekliliğini etkinleştirmek için Kategori 5e veya Kategori 6 endüstriyel Ethernet kablolarını TP867 taban plakasındaki her iki RJ45 portuna bağlayın. İletişim hatlarını yüksek gerilimli AC motor kablolarından ve değişken frekanslı sürücü çıkışlarından uzak yönlendirin. Tüm kablo ekranlarını, düşük empedanslı topraklama kelepçeleri kullanarak doğrudan pano giriş noktasında topraklayın. Çalışma sıcaklıklarını belirtilen -20 deg C ile +60 deg C aralığında tutmak için modül muhafazasının üstünde ve altında en az 50 mm dikey hava akışı boşluğu bırakın.
