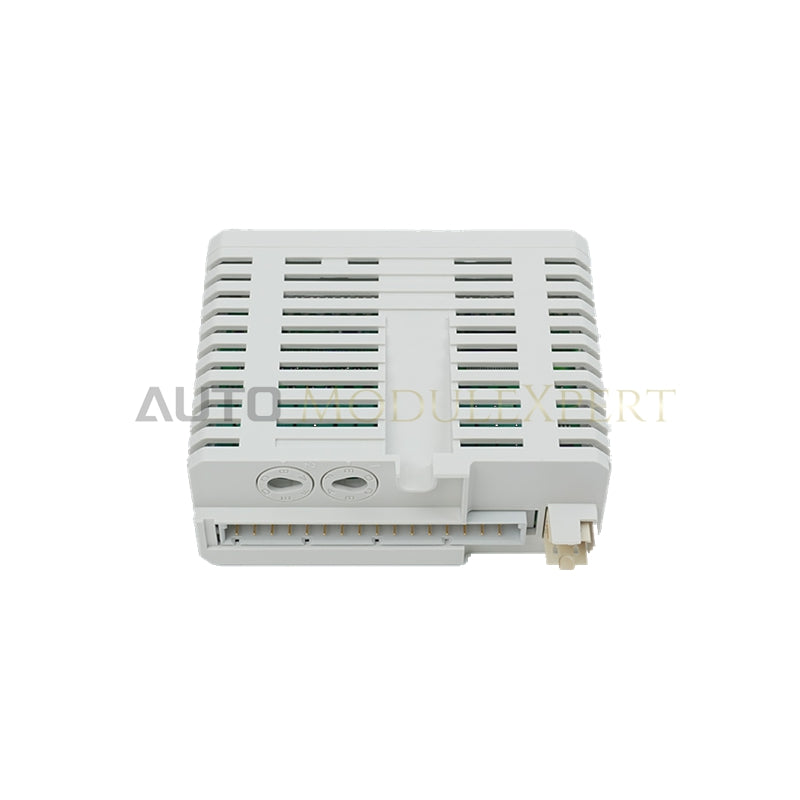

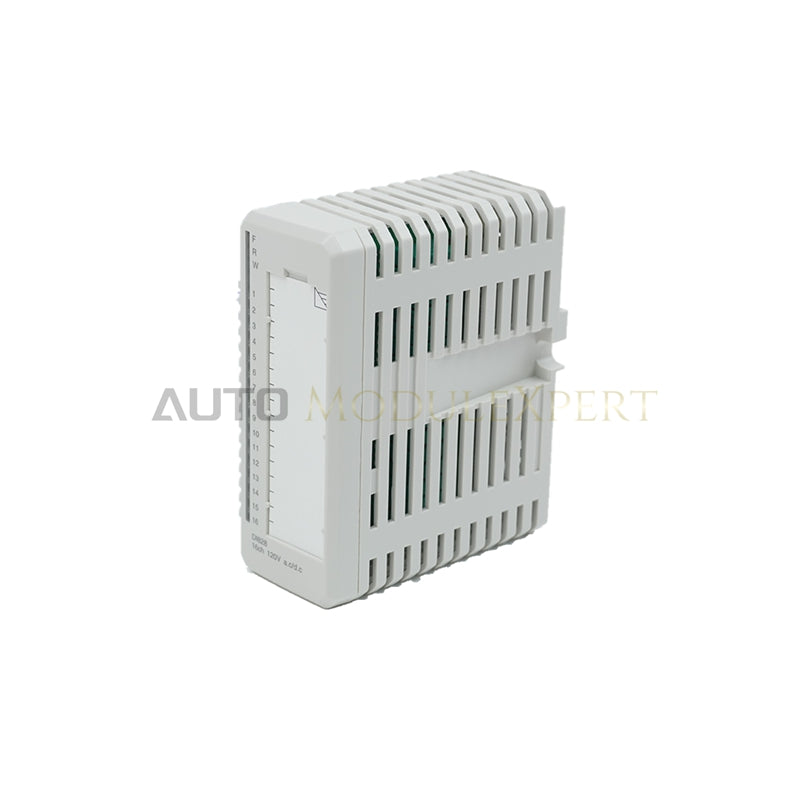

ABB DI828 3BSE069054R1 S800 I/O Dijital Giriş Modülü
ABB DI828 3BSE069054R1, DI828 Dijital Giriş Modülü olarak da kataloglanan, ABB S800 I/O platformlarında yüksek gerilimli sinyal toplama için kullanılan özel bir donanım bileşenidir. Bu düzenek, ayrı ayrı izole edilmiş 16 adet 120 VAC/VDC saha girişini optik mantık sinyallerine dönüştürerek tesis kilitlemeleri ve proses izleme için belirleyici durum güncellemeleri gerçekleştirir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DI828 (3BSE069054R1) |
| Marka | ABB |
| Menşei | İsveç |
| Ağırlık | 0.255 kg |
| Boyutlar | 119 mm x 45 mm x 102 mm |
| Çalışma Sıcaklığı | 0 ila +55 deg C |
| Güç Tüketimi | Tipik 3.5 W |
| Çıkış Kanalları | 16 ayrı izole edilmiş kanal |
| Nominal Giriş Gerilimi | 120 VAC / VDC |
| AC Gerilim Aralığı | 77 ila 130 VAC (120 VAC'de 8.5 mA) |
| DC Gerilim Aralığı | 75 ila 130 VDC (120 VDC'de 2.4 mA) |
| Giriş Empedansı | 14.2 kOhm (AC) / 50 kOhm (DC) |
| İzolasyon | Kanal-kanal ayrı izolasyon |
| Yalıtım / Dielektrik | 250 V nominal yalıtım / 2000 VAC test gerilimi |
| Tanılama | Durum göstergesi ve Uyarı denetimi için ön panel LED'leri |
Backplane Veri Yolu İletişim Hızı ve Sistem Bütünlüğü
DI828 modülü, ModuleBus üzerinden düşük gecikmeli veri çerçevelerini güvence altına almak için S800 I/O yapısının backplane veri yolu iletişim hızı çerçevesiyle doğrudan arayüz oluşturur. Optik izolasyon bariyerleri ve her kanal için ayrı akım sınırlama devreleri, saha hattındaki ani gerilim yükselmelerinin backplane mantığını bozmasını önler. Ayrıca Kanal 1 ve Kanal 16, sırasıyla 2-8 ve 9-15 numaralı kanallar için özel gerilim denetim girişleri olarak yapılandırılabilir; bu izleme kanallarındaki saha gerilimi kaybolduğunda donanım, ModuleBus üzerinden derhal bir hata bayrağı tetikler ve genel sistem görünürlüğünü korumak için ön paneldeki Uyarı LED'ini yakar.
Sıkça Sorulan Sorular
S: DI828'de kanallar arası gerilim izolasyonu nasıl çalışır?
Y: Her giriş kanalı, 250 V yalıtım için nominal değere sahip ve 2000 VAC'de test edilmiş bağımsız galvanik izolasyonlu devreler içerir; böylece farklı gerilim kaynaklarından veya fazlardan gelen sinyaller, harici izolasyon röleleri olmadan bağlanabilir.
S: Çalışma sırasında Kanal 1 veya Kanal 16'ya gelen saha gücü kesilirse ne olur?
Y: Gerilim denetimi için yapılandırıldığında, Kanal 1 veya 16'daki güç kaybı ilgili grup (2-8 veya 9-15) için otomatik olarak bir kanal hata biti ayarlar ve modül Uyarı LED'ini yakar.
S: Pano termal yük hesaplamaları için güç kaybı profili nedir?
Y: Modül, 120 VAC/VDC'de girişler tamamen yüklü koşullar altında tipik 3.5 W güç kaybı gösterir.
Saha Kurulum Talimatları
DI828 modülünü Modül Sonlandırma Ünitesine (MTU) monte etmeden veya bakımını yapmadan önce tüm yüksek gerilimli AC ve DC saha güç kaynaklarının enerjisinin tamamen kesildiğinden emin olun. Modül gövdesini taban yuvasıyla sağlam biçimde hizalayın ve yan sabitleme mandalları yerlerine oturana kadar aşağı bastırarak ModuleBus konnektörüyle fiziksel arayüzü sabitleyin.
Parazitleri azaltmak için pano kablo kanallarında 120 VAC/VDC saha hatları ile düşük gerilimli iletişim hatları arasında uygun mesafeyi koruyun. EMC performansını ve geçici rejim bastırmasını optimize etmek için montaj DIN rayını düşük empedanslı bir bakır şeritle doğrudan ana pano topraklama barasına bağlayın.
