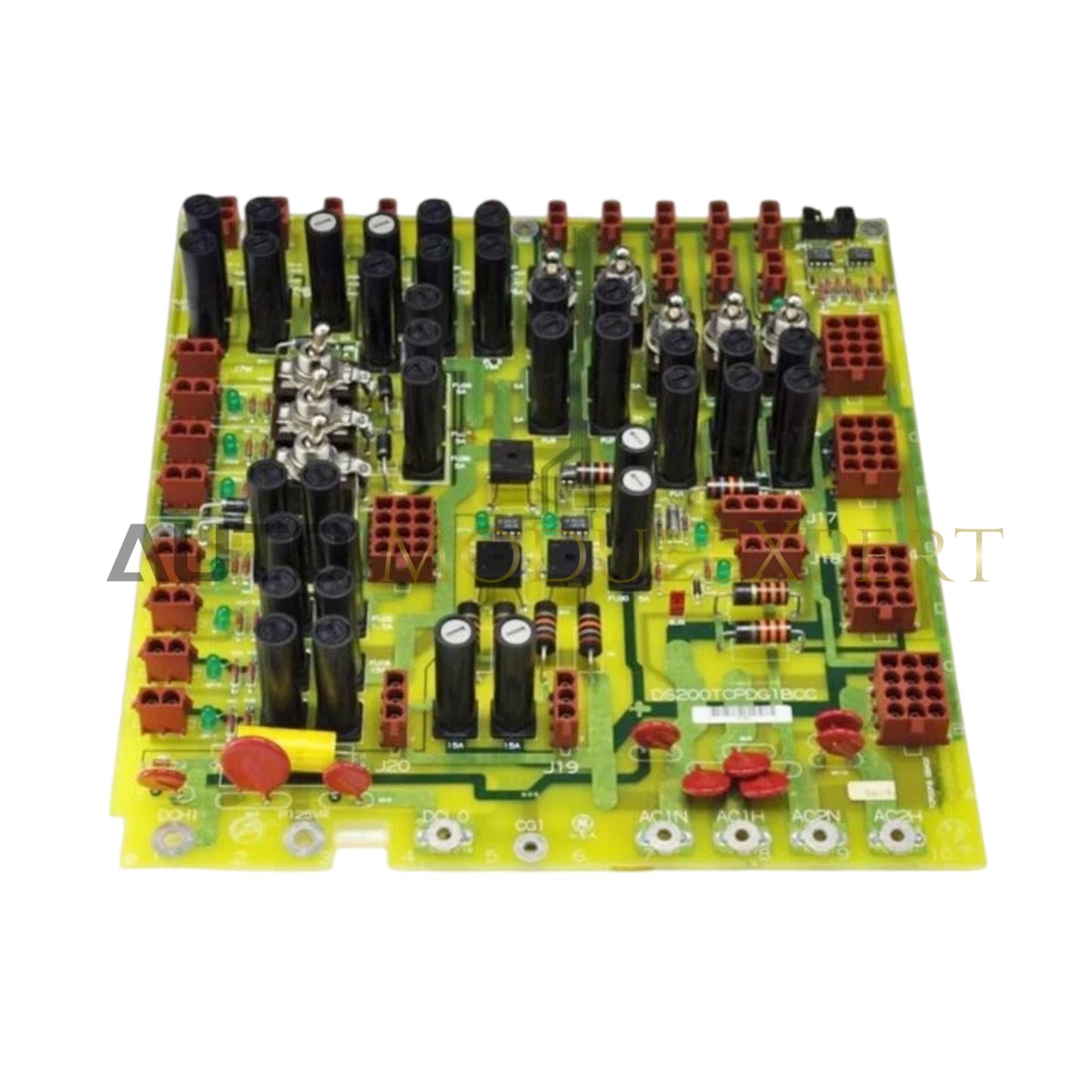

Mark V kontrol sistemi platformlarında yüksek voltajlı güç dağıtımı için yapılandırılmış olan GE DS200TCPDG 1B/UN (DS200TCPDG 1B/UN Güç Dağıtım Modülü), doğrudan fiziksel/elektriksel yürütme sağlar. Bu donanım bileşeni, kontrol mimarisi içinde TCPS kartlarına, TCEA kartlarına ve çeşitli G/Ç çekirdeklerine 125 VDC gücünün yönlendirilmesini yönetir. Modül, belirli kontrol çekirdekleri için bağımsız güç izolasyonunu kolaylaştıran entegre mekanik anahtarlar içerir ve solenoid çıkış terminal kartları ile ateşleme trafosu devreleri için doğrudan besleme yolları sağlar.

Donanım Özellikleri

Backplane Veri Yolu ve Kontrol Mimarisi

DS200TCPDG 1B/UN modülü, Mark V backplane altyapısında kritik bir düğüm olarak görev yapar. Deterministik ağlar boyunca kararlılığı sağlamak için kontrol motor çekirdeği ile arayüz oluşturur. Modül, Mark V bakımında gereken belirli firmware flash uyumluluk protokollerini destekleyerek, yük dağıtımı sırasında backplane veri yolu iletişim hızının korunmasını sağlar. CTBA terminal kartı izleme fonksiyonları için sinyal bütünlüğünü korumak amacıyla pozisyon şasisi ile doğru bağlantı gereklidir.

Sıkça Sorulan Sorular

S: DS200TCPDG 1B/UN tam 125 VDC yük altında sıcak değişim (hot-swap) işlemlerini destekliyor mu?

C: Hayır. Elektrik arkı ve backplane konnektörlerine olası zararları önlemek için modül çıkarılmadan veya takılmadan önce güç kaynağı kesiciden izole edilmelidir.

S: TCPD kart anahtarları bireysel dijital G/Ç çekirdeklerini izole etmek için kullanılabilir mi?

C: Anahtarlar belirli çekirdeklere güç bağlantısını kesmek için tasarlanmıştır; ancak dijital G/Ç çekirdekleri pozisyondan doğrudan güç çekmese de, ilgili DTBC ve DTBD solenoid terminal kartları bu beslemeye bağlı kalır. İzolasyon öncesi durum doğrulanmalıdır.

Saha Kurulum Kılavuzu

1. Kontrol dolabının enerjisinin kesildiğinden ve pozisyona erişmeden önce LOTO (Kilitleme-Etiketleme) prosedürlerinin uygulandığından emin olun.
2. Modülü, pinlerin bükülmesini önlemek için pin-soket yöneliminin doğru olduğundan emin olarak belirlenmiş backplane yuvasına hizalayın.
3. Yüksek EMC ortamlarında titreşim direnci sağlamak için modülü verilen mekanik montaj donanımı ile sabitleyin.
4. CTBA, DTBC ve DTBD terminal kartları için tüm kablo bağlantılarını, endüstriyel standartlara uygun düşük dirençli bağlantılar için tork ayarlarını kontrol ederek doğrulayın.
5. Güç geri verilmeden önce, tüm bağımsız çekirdek kesme anahtarlarının pozisyonunu kontrol ederek sistemin istenen çalışma konfigürasyonuna döndüğünden emin olun.
6. Modül şasisi ile sistem ana toprak barası arasındaki toprak sürekliliğini doğrulayarak ani gerilim risklerini azaltın.
