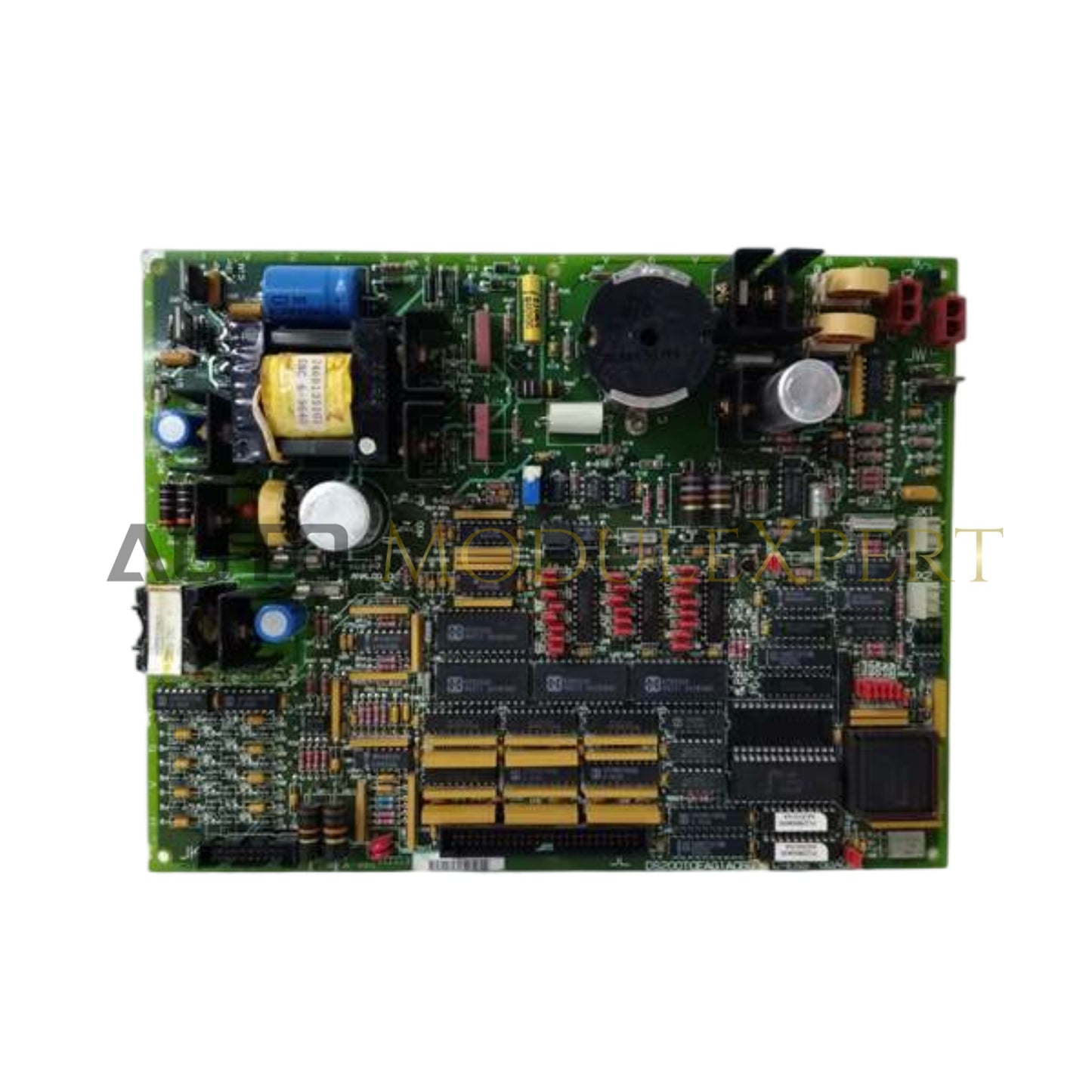

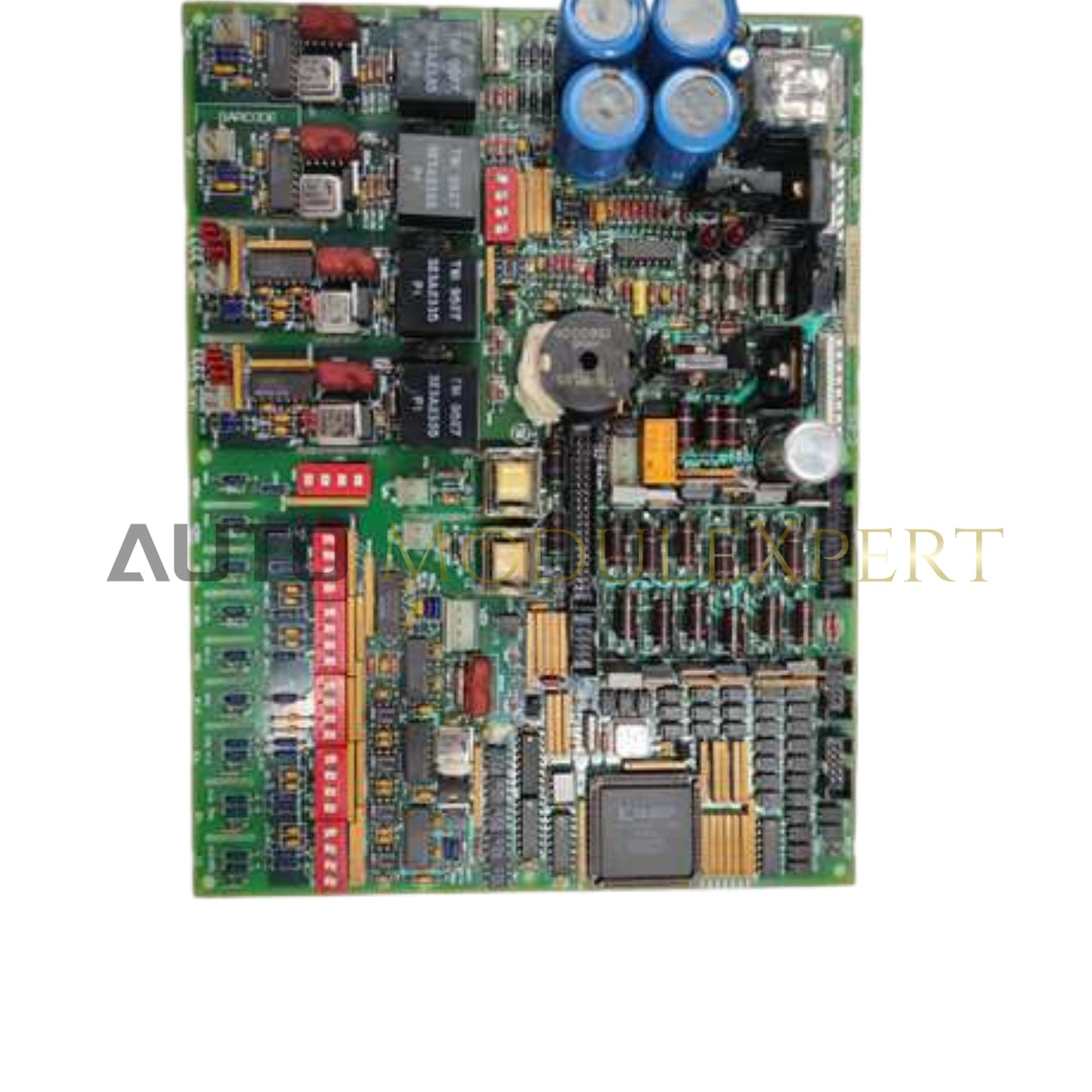

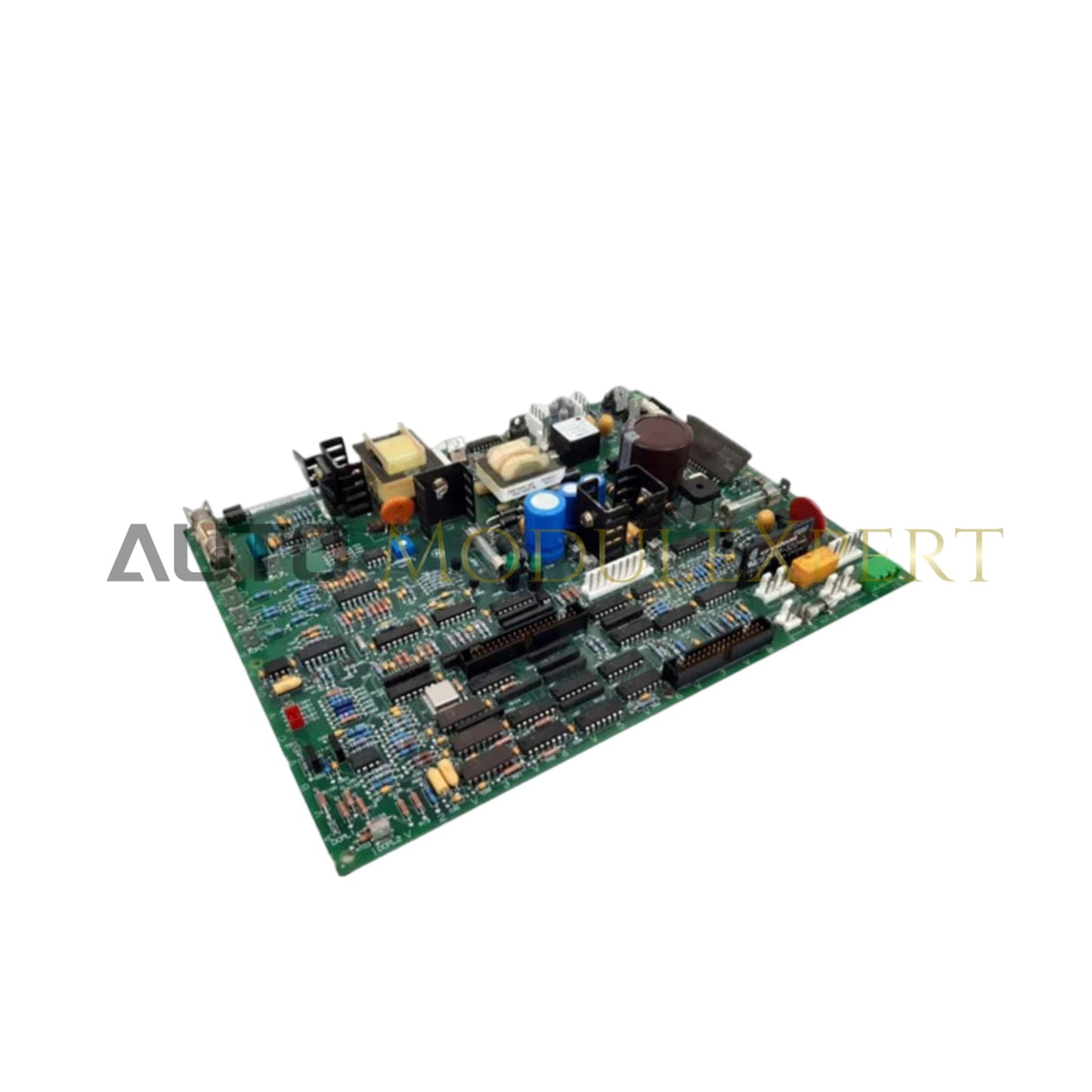

Yüksek hassasiyetli türbin aşırı hız izleme için yapılandırılmış olan GE DS200TCEAG1A (DS200TCEAG1AFB Aşırı Hız Koruma Kartı), hız algılama ve trip uyarısının doğrudan fiziksel ve elektriksel olarak gerçekleştirilmesini sağlar. Modül, türbin kontrol ağları içinde 0,5 Hz ile 10 kHz aralığındaki frekans girişlerini işlemek için üç bağımsız manyetik algılayıcı (MPU) kondüsyon devresi kullanır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | DS200TCEAG1A / DS200TCEAG1AFB |
| Marka | GE |
| Menşei | ABD |
| Ağırlık | 0,7 kg |
| Boyutlar | 22 cm x 16 cm x 4,5 cm |
| Çalışma Sıcaklığı | 0 °C ile 60 °C arası |
| Güç Tüketimi | 24 VDC, 200 mA |
| Hız Kanalları | 3 Bağımsız MPU girişi |
| Giriş Frekansı | 0,5 Hz ile 10 kHz arası |
TSI ve Mekanik İzleme Özellikleri
GE DS200TCEAG1A, makine korumasına adanmıştır ve özellikle rotor dinamikleri ile aşırı hız olaylarının tespitine odaklanır. Üzerindeki sinyal kondüsyon cihazları, manyetik algılayıcılardan gelen giriş frekansının doğru şekilde ölçeklendirilip karşılaştırıcılar tarafından işlenmesini sağlayarak kritik rotor dinamiklerinin doğrulanmasını gerçekleştirir. Üç bağımsız kanal arasında çapraz parazit bastırma sağlanarak, bitişik izleme problarından kaynaklanabilecek sinyal girişimleri önlenir. Ayrıca, kart manyetik algılayıcı sinyal genliğinin kararlı frekans sayımı için gereken eşik değer içinde kalmasını sağlayarak dolaylı olarak gerçek zamanlı boşluk voltajı doğrulaması yapar ve böylece türbin hız sapmaları sırasında güvenli durumun uygulanmasını garanti eder.
Sıkça Sorulan Sorular
S: Bu kart türbin çalışırken sıcak takma (hot-swap) desteği sunuyor mu?
C: Hayır. Backplane arayüzü sıcak takma için tasarlanmamıştır. Modülün takılması veya çıkarılması sırasında elektriksel arızaları veya pin hasarlarını önlemek için kontrol rafı enerjisiz olmalıdır.
S: Manyetik algılayıcı kabloları sinyal gürültüsünü önlemek için nasıl sonlandırılmalıdır?
C: Tüm MPU bağlantıları için korumalı bükümlü çift kablo kullanın. Kalkanın, sinyal bütünlüğünü korumak ve yüksek voltajlı türbin sistemlerinden kaynaklanan elektromanyetik girişimi en aza indirmek için 10 pinli terminal bloğundaki belirlenmiş toprak terminaline sonlandırıldığından emin olun.
Saha Kurulum Kılavuzu
- Güç Kilitleme: Modülle uğraşmadan önce kontrol rafının güç kaynağından tamamen izole edildiğinden emin olun.
- Montaj: Kartı belirlenmiş raf yuvasına yerleştirin. Mekanik sağlamlık ve backplane ile güvenilir elektriksel temas için sabit vidaları sıkıca bağlayın.
- Kablolama: Üç MPU sensörünü 10 pinli terminal bloğuna bağlayın. Giriş frekansı sinyallerinin sistem şemasına uygun olarak ilgili kanallara doğru şekilde bağlandığını doğrulayın.
- Topraklama: Modül şasisini sistem toprak hattına bağlayın. Topraklama yolunun düşük empedanslı olduğundan ve kartın aşırı gerilim koruma gereksinimlerini desteklediğinden emin olun.
- Doğrulama: Güç verildikten sonra, kontrol sistemi yazılımını kullanarak üç kanalın tamamında giriş frekansı sinyalinin doğru şekilde alındığını ve trip uyarı rölesinin yapılandırılmış hız eşiklerine uygun şekilde tepki verdiğini kontrol edin.
