Ürün Genel Bakış

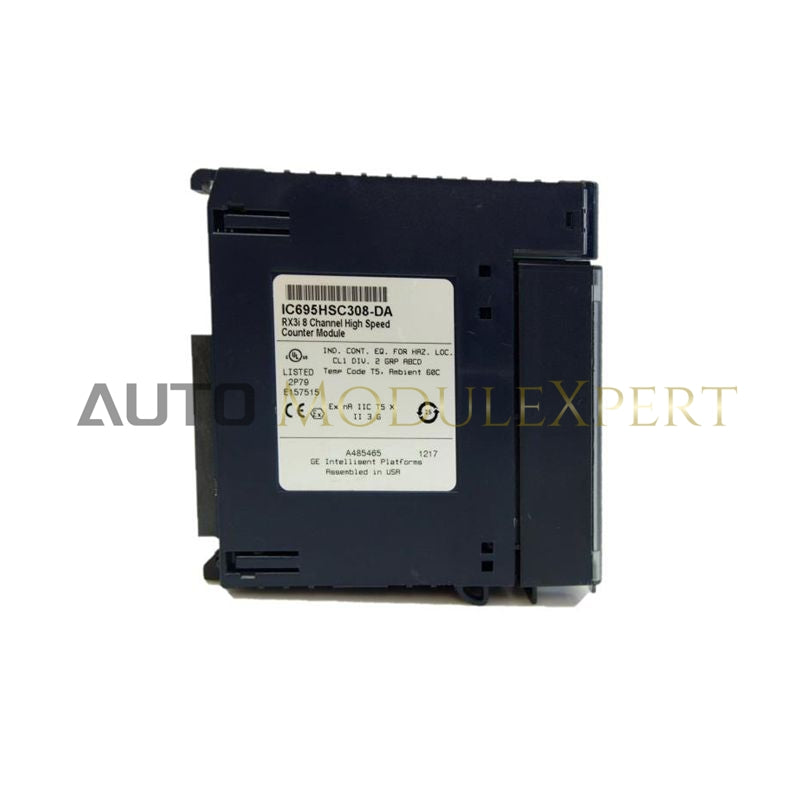

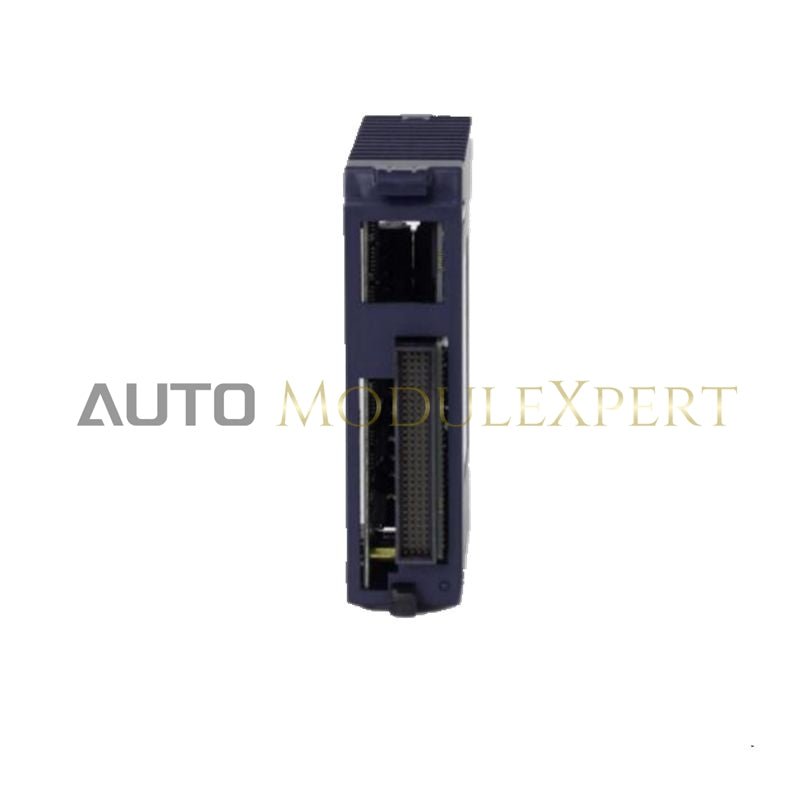

 IC695HSC308 ,  GE PACSystems RX3i platformu için tasarlanmış yüksek performanslı, evrensel yüksek hızlı sayıcı modülüdür. Sekiz bağımsız 5VDC diferansiyel veya 12/24VDC tek uçlu sayıcı kanalına sahiptir ve yüksek frekanslı darbe girişlerini işleyebilir. Bu modül, hassas hız ölçümleri, türbin debimetresi izleme ve malzeme taşıma konumlandırma uygulamaları için idealdir. Maksimum sistem bütünlüğü sağlamak amacıyla bu birimi %100 yepyeni, orijinal fabrika mühürlü donanım olarak sunuyoruz.

Teknik Özellikler

Mühendislik Avantajları

• Ultra Hızlı Sinyal İşleme: Modül donanımı, giriş frekanslarını 1,5 MHz’ye kadar işleyebilir; bu da standart G/Ç modüllerinin daha yavaş örnekleme hızları nedeniyle yetersiz kalabileceği yüksek hızlı dolum hatları ve CNC işleme uygulamalarında aşırı hassasiyet sağlar.

• Esnek Giriş Mantığı: Her kanal, Tip A, Tip B ve Tip C (Kadran) sayma modları dahil olmak üzere çeşitli modlarda yapılandırılabilir. Bu çok yönlülük, modülün ek sinyal dönüştürücülere ihtiyaç duymadan neredeyse her endüstriyel enkoder veya yakınlık sensörü ile arayüz kurmasını sağlar.

• Entegre Donanım Kesintileri: IC695HSC308, programlanabilir sayaç eşleşmeleri veya taşmalarına dayalı olarak anında CPU kesintileri tetikleyebilir. Bu, standart PLC tarama döngüsünü atlayarak güvenlik kritik veya yüksek hassasiyetli kesme işlemleri için neredeyse anlık tepki süreleri sağlar.

• Gelişmiş Gürültü Bağışıklığı: Modül, ortak mod elektromanyetik girişimi reddetmek için gelişmiş diferansiyel giriş devresi kullanır. Bu, genellikle elektriksel olarak gürültülü olan büyük değişken frekanslı sürücüler (VFD) veya motorların yakınındaki ortamlarda sinyal netliği sağlar.

Sıkça Sorulan Sorular

1. Bu modül belirli bir backplane gerektirir mi?
Evet, IC695HSC308 RX3i Evrensel Backplane’e takılmalıdır. Yüksek hızlı veri aktarımı için PCI veri yolunu kullanır ve eski 90-30 tipi genişletme rafları ile uyumlu değildir.

2. Bu modülü kadran enkoder geri bildirimi için kullanabilir miyim?
Evet, modül  A/B Kadran modunda yapılandırılabilir ve hareket kontrol uygulamaları için hem konum hem de dönüş yönünü izleyebilir.

3. 5V ve 24V giriş seviyelerini nasıl yapılandırırım?
Giriş voltajı seviyeleri,  Proficy Machine Edition yazılım yapılandırması ve modülün ön konektöründeki uygun terminallere bağlantı yapılarak ayarlanabilir. Fiziksel jumper gerekmez.

4. Modül "Çalışma Sırasında" ön ayar değişikliklerini destekliyor mu?
Evet,  RX3i CPU çalışma sırasında modüle yeni sayaç ön ayarları veya yapılandırma parametreleri gönderebilir; böylece makine farklı ürün boyutları veya tarifelerine durmadan uyum sağlayabilir.
