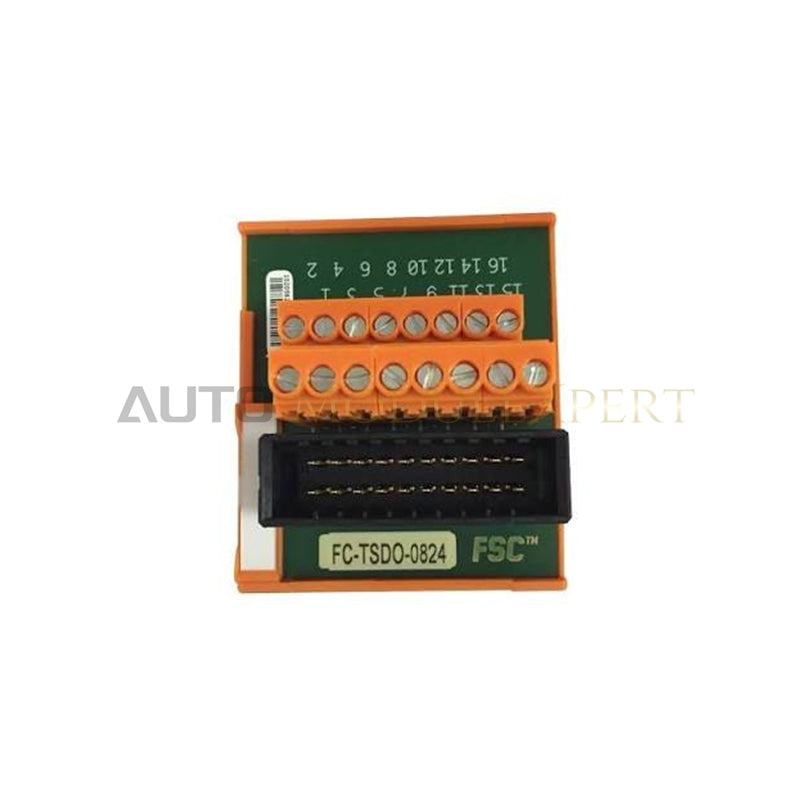

Honeywell FC-TSDO-0824 Güvenli Dijital Çıkış Saha Sonlandırma Grubu
FC-TSDO-0824 olarak da kataloglanan Honeywell FC-TSDO-0824 Güvenli Dijital Çıkış Saha Sonlandırma Grubu, Honeywell Safety Manager sistem ağlarında 8 kanallı, akım kontrollü dijital çıkış işlemleri için özel bir donanım bileşeni olarak çalışır.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | FC-TSDO-0824 |
| Marka | Honeywell |
| Menşei | Üretici standart tesisi |
| Ağırlık | 0.8 kg |
| Boyutlar | 60 × 70 × 58 mm (2.36 × 2.76 × 2.28 in) |
| Çalışma sıcaklığı | Standart endüstriyel kabin değerleri (genellikle 0 deg C ile 60 deg C arası) |
| Güç tüketimi | Pasif saha sonlandırma grubu (akımı, bağlı çıkışlardan alır) |
| Çıkış kanalı sayısı | 8 kanal (akım kontrollü) |
| Nominal çalışma gerilimi | 24 VDC (Maksimum gerilim 36 VDC, Aşırı gerilim kategorisi 3) |
| Maksimum sürekli akım | Kanal başına 1.5 A |
| Saha bağlantı türü | Vidalı terminaller (Maksimum kablo boyutu 2.5 mm2 / AWG 14, Tork 0.5 Nm) |
| Montaj rayı türü | TS32 / TS35 × 7.5 DIN EN rayı (Kullanılan ray uzunluğu: 61 mm / 2.40 in) |
| Çevresel koruma | Konformal kaplama (FC varyantı) |
| Onaylar ve standartlar | CE, TÜV, UL, CSA, FM |
Proses Kontrol Sinyali Entegrasyonu ve Kanal İzolasyon Mimarisi
Sonlandırma grubu, güvenlik açısından kritik devrelerde sistem ara bağlantı kabloları ile harici saha aktüatörleri arasındaki sinyal yönlendirmesini ve elektrik arayüzü yönetimini gerçekleştirir. Kanallar arası izolasyon, ortak mod geriliminin yayılmasını ve bitişik anahtarlama devrelerinde elektriksel parazit oluşmasını önler. Ayrıca konformal kaplamalı yapı (FC sürümü) ve sağlam vidalı terminal bağlantıları, zorlu endüstriyel koşullarda sinyal bütünlüğünü koruyarak devre güvenliğini tehlikeye atmadan acil durdurma uygulamaları için güvenilir güç dağıtımı sağlar.
Sık Sorulan Sorular
S: FC-TSDO-0824 grubunun kanal başına maksimum sürekli akım değeri nedir?
C: Akım kontrollü sekiz çıkış kanalının her biri, maksimum 1.5 A sürekli akım değerini destekler.
S: Vidalı terminaller için kablo kesiti ve sıkma torku gereksinimleri nelerdir?
C: Vidalı terminaller, önerilen 7 mm (0.28 in) sıyırma uzunluğu ve 0.5 Nm (0.37 ft-lb) terminal sıkma torkuyla maksimum 2.5 mm2 (AWG 14) kablo boyutunu destekler.
S: Ünite DIN rayına monte edilebilir mi ve ne uzunlukta ray gerekir?
C: Evet, grup doğrudan standart TS32 veya TS35 × 7.5 DIN EN raylarına monte edilir ve en az 61 mm (2.40 in) ray uzunluğu gerekir.
Saha Kurulum Talimatları
- Sonlandırma grubunu monte etmeden veya kablolamadan önce tüm üst akım güç kaynağı raylarının ve dijital çıkış devrelerinin enerjisinin tamamen kesildiğinden emin olun.
- Modülü uyumlu bir TS32 veya TS35 × 7.5 DIN EN rayına sabitleyin ve 61 mm'lik ray alanının boş olduğunu doğrulayın.
- Gelen saha aktüatörü kablolarını vidalı terminallere bağlayın; iletkenlerin 2.5 mm2 (AWG 14) değerini aşmadığından emin olun ve 0.5 Nm sıkma torku uygulayın.
- Elektromanyetik kuplajı önlemek için düşük gerilimli kontrol hatlarını yüksek gerilimli güç dağıtım kablolarından ayrı güzergâhlardan geçirin ve ekranların doğru şekilde topraklanmasını sağlayın.
