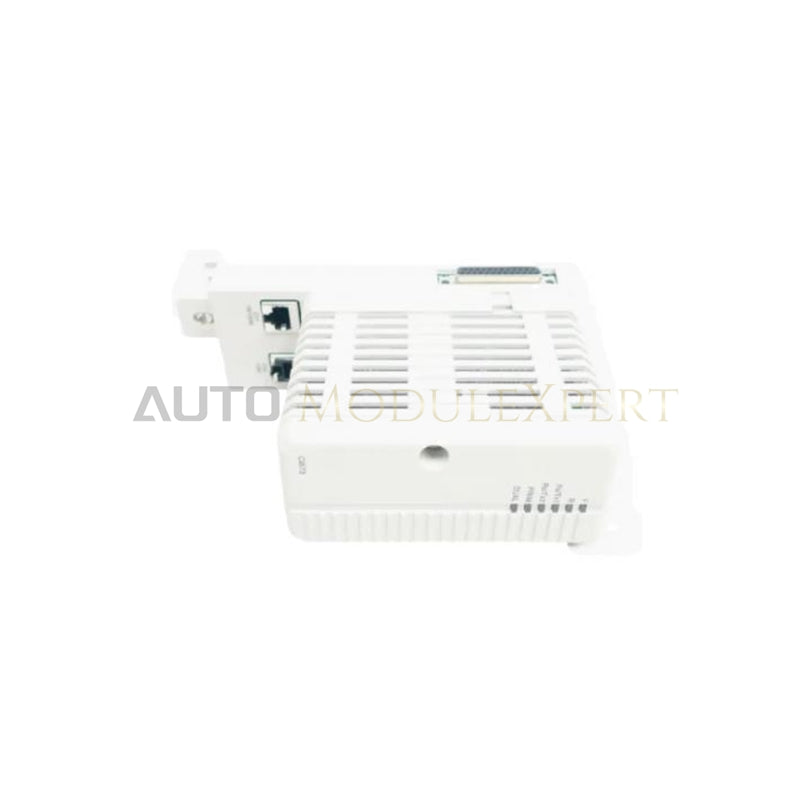

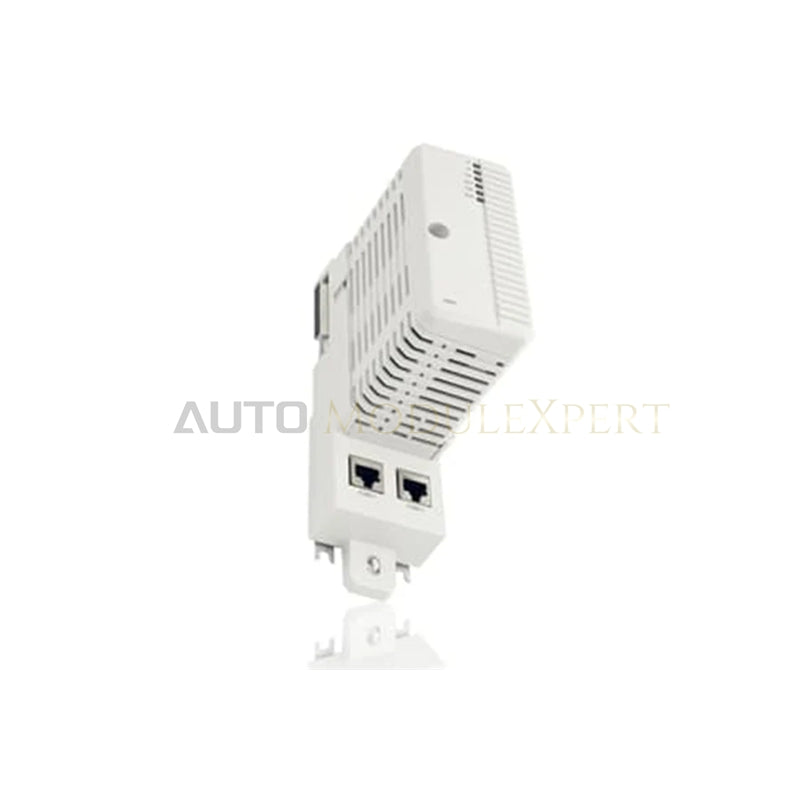

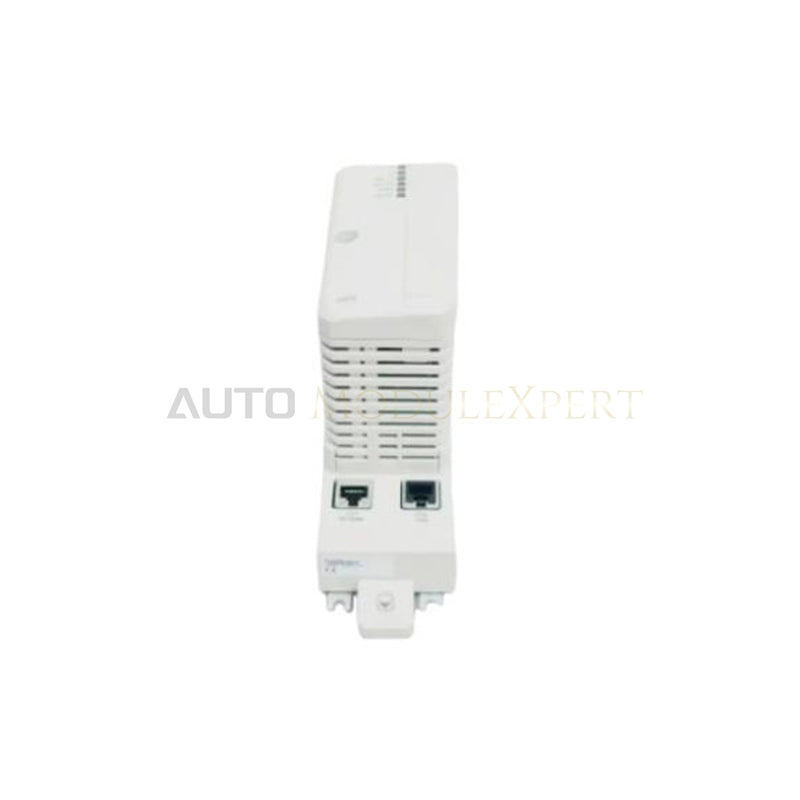

ABB CI873K01 3BSE056899R1 S800 I/O EtherNet/IP İletişim Arayüzü Kiti

ABB CI873K01 3BSE056899R1, CI873K01 İletişim Arayüzü Modülü olarak da kataloglanan ve ABB S800 I/O kurulumlarında fieldbus ağ entegrasyonu için özel donanım bileşeni olarak çalışan bir üründür. Bu düzenek, dahili ModuleBus arka panel protokollerini deterministik EtherNet/IP ve endüstriyel ağ çerçevelerine dönüştürerek dağıtılmış I/O kümeleri ile üst düzey otomasyon kontrolörleri arasında çevrimsel veri alışverişi ve tanılama gerçekleştirir.

Donanım Özellikleri

Arka Panel Veri Yolu İletişim Hızı ve Ağ Entegrasyonu

CI873K01 arayüzü, yerel S800 genişletme modülleri ile ana kontrol mimarisi arasında giriş ve çıkış sinyallerini iletmek için yüksek hızlı arka panel veri yolu iletişim hızını işler. +5 VDC ModuleBus beslemesinden tipik olarak 200 mA akım çeken modül, bağlı en fazla 12 genişletme kartı üzerinden deterministik I/O taramaları gerçekleştirir. Dahili galvanik izolasyon, iç işlem mikrolojik devrelerini toprak potansiyeli değişimlerinden ve endüstriyel alan gürültüsünden korur. Modül, aygıt yazılımı flash bütünlüğünü ve protokol çerçevesi zamanlamasını sürekli olarak doğrular; iletişim kesintileri meydana geldiğinde bağlı çıkış modüllerini önceden tanımlanmış güvenli durumlara geçirir.

Sıkça Sorulan Sorular

S: Tek bir CI873K01 arayüzü kaç I/O modülünü yönetebilir?

C: Tek bir CI873K01 modülü, ModuleBus arka paneli üzerinden bağlı yerel bir küme içindeki en fazla 12 S800 I/O modülü için iletişimi yönetir.

S: Modül iletişim veya donanım arızalarını nasıl belirtir?

C: Ön panelde; etkin güç/çalışma durumunu, dahili donanım arızalarını ve ağ iletişimi etkinliğini içeren gerçek zamanlı çalışma durumunu gösteren özel tanılama LED'leri bulunur.

S: Çalışma sırasında CI873K01 modülünü hangi güç kaynağı besler?

C: Modül, gücü doğrudan temel sonlandırma birimi tarafından sağlanan dahili +5 VDC ModuleBus arka panel rayından alır.

Saha Kurulum Talimatları

CI873K01 arayüz modülünü takmadan veya çıkarmadan önce ModuleTermination Unit (MTU) birimini kapatın ve ağ hatlarını ayırın. Modül gövdesini MTU yuva kılavuzlarıyla dikey olarak hizalayın ve arka panel pim bağlantılarını sabitleyen kilitleme mandalları yerine oturana kadar eşit şekilde aşağı bastırın.

Elektromanyetik gürültüyü sınırlamak için Ethernet ve ağ arayüzü kablolarını yüksek güçlü AC iletkenlerinden uzakta, özel alçak gerilim kablo kanallarından geçirin. DIN rayı montaj düzeneğini doğrudan merkezi ekipman kabini toprak terminaline bağlayın ve yeterli endüstriyel gürültü bağışıklığı için topraklama bağlantı direncinin 1 Ohm'dan düşük olmasını sağlayın.
