Teknik Açıklama

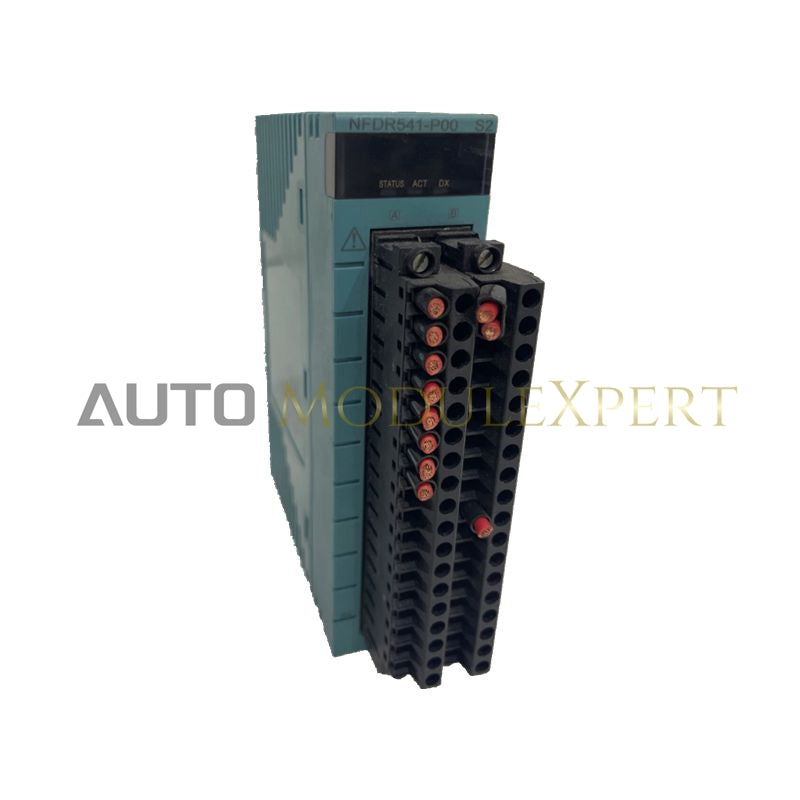

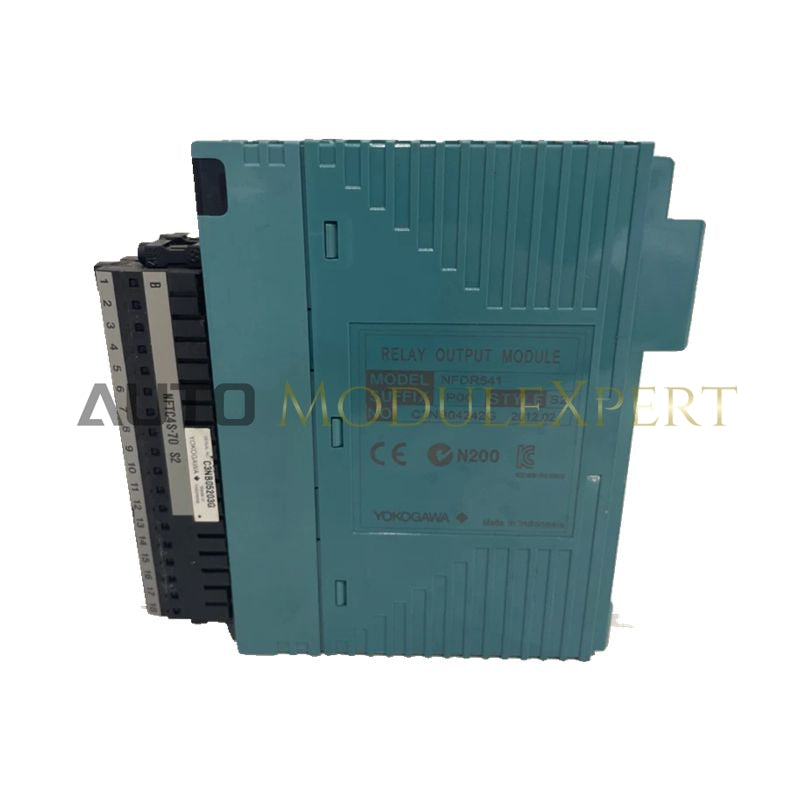

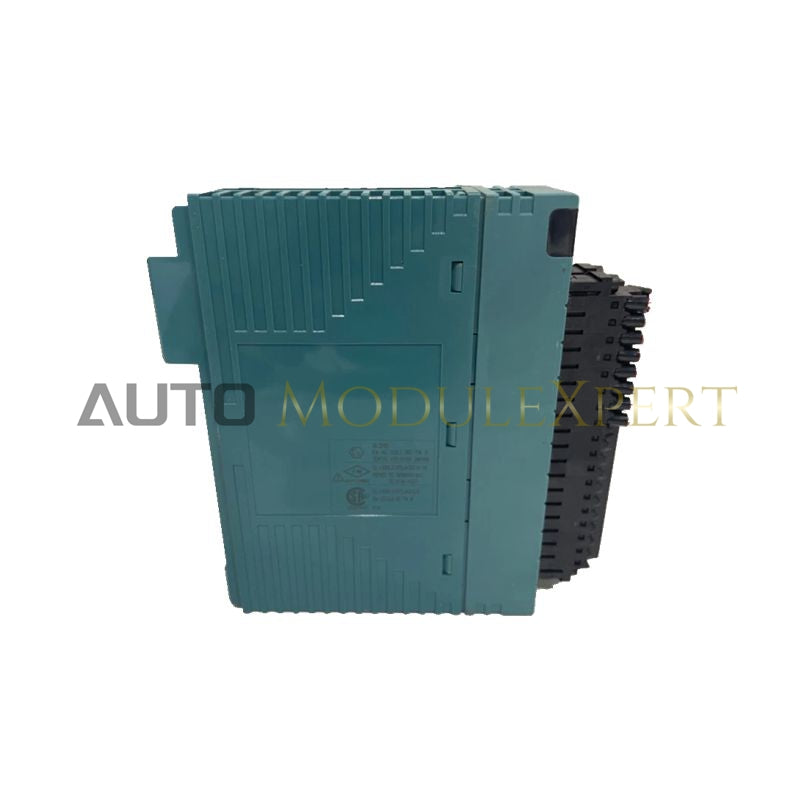

NFDR541-P00 S2 , Yokogawa CENTUM VP ve ProSafe-RS kontrol sistemleri için tasarlanmış sağlam bir role çıkış modülüdür. 16 bağımsız kuru kontak çıkışı sağlar ve düşük voltajlı kontrol lojikleri ile yüksek güçlü saha cihazları arasında güvenilir arayüz oluşturur.
Transistör tabanlı dijital çıkışların aksine, modül elektromekanik röleler kullanır; bu sayede hem AC hem de DC yükleri anahtarlayabilir ve kontrol sistemi ile dış ekipman arasında tam galvanik izolasyon sağlar. Bu özellik, NFDR541-P00 S2 nin motor başlatıcıları, solenoid valfler, alarm devreleri ve diğer yüksek güçlü cihazların kontrolü için uygun olmasını sağlar.
S2 eki , geliştirilmiş donanım revizyonunu gösterir ve FIO (Saha Arayüz Seçeneği) sistem mimarisi içinde iyileştirilmiş termal performans ve uzun vadeli uyumluluk sunar.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Kanal Yoğunluğu | 16 röle çıkış kanalı |
| Anahtarlama Türü | Form-A kuru kontak (elektromekanik röle) |
| Desteklenen Gerilim Aralığı | 24–110 V DC; 100–240 V AC |
| Maksimum Anahtarlama Kapasitesi | Her kanal için 5 A (DC yük); her kanal için 3 A (AC yük) |
| İzolasyon | 2000 V AC (saha ile sistem/güç arası) |
| Güç Tüketimi | 780 mA @ 5 V DC (dahili veri yolu) |
| Çalışma Sıcaklığı | -10°C ile +55°C arası |
| Montaj Yöntemi | DIN rayı veya panel montajı |
| Terminal Arayüzü | Basma kelepçeli terminal bloğu |
| Boyutlar | 127 mm × 127 mm × 33 mm |
| Ağırlık | 0,3 kg |
Operasyonel Uygulama
NFDR541-P00 S2 , acil durdurma (ESD) sistemlerinde, arayüz dolaplarında ve endüstriyel otomasyon kontrol panellerinde yaygın olarak kullanılır; burada kontrol elektroniği ile yüksek voltajlı ekipman arasında elektriksel izolasyon gereklidir.
Modülün röle kontakları orta akımlı yükleri doğrudan anahtarlayabildiği için, birçok kontrol dolabı tasarımında ara rölelerin kaldırılması mümkün olur; bu da kablolama karmaşıklığını azaltır ve gereken dış bileşen sayısını düşürür.
Hem DC kontrol devrelerini hem de AC şebeke gerilimlerini yönetebilme yeteneği, modülü özellikle karma sinyal ortamlarında değerli kılar; örneğin rafineriler, enerji santralleri ve kimyasal işleme tesisleri gibi.
Sıkça Sorulan Sorular
Bu modülün röleleri için harici bir güç kaynağı gerekli midir?
NFDR541-P00 S2 röle bobinlerini sistem veri yolu üzerinden besler, ancak anahtarlanan yük gerilimi saha güç kaynağından (AC veya DC) sağlanmalıdır.
Röleler değiştirilebilir mi?
Hayır. Modül entegre bir FIO ünitesi olarak tasarlanmıştır ve röle bileşenleri kullanıcı tarafından değiştirilemez. Bakım için genellikle tüm modül değiştirilir ve böylece sistem güvenilirliği ve sertifikasyon uyumu korunur.
Bu modül yüksek frekanslı anahtarlama için kullanılabilir mi?
Dayanıklı olmasına rağmen, modül mekanik röle kontakları kullanır ve bu da yüksek hızlı veya sürekli anahtarlama görevleri için ideal değildir. PWM veya hızlı darbe kontrolü gibi uygulamalar için, katı hal dijital çıkış modülü önerilir; böylece mekanik aşınma önlenir.
