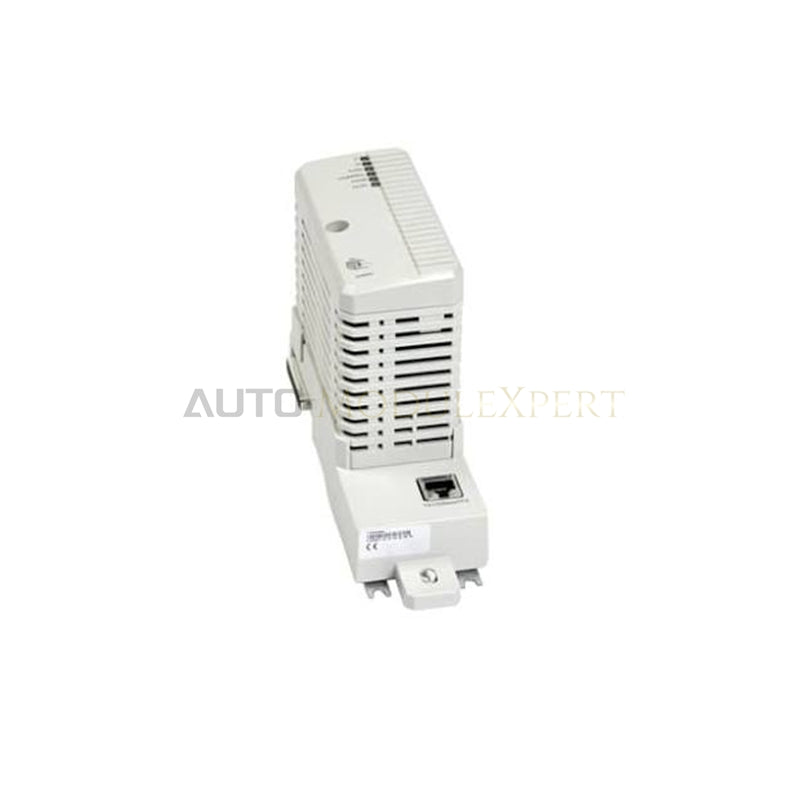

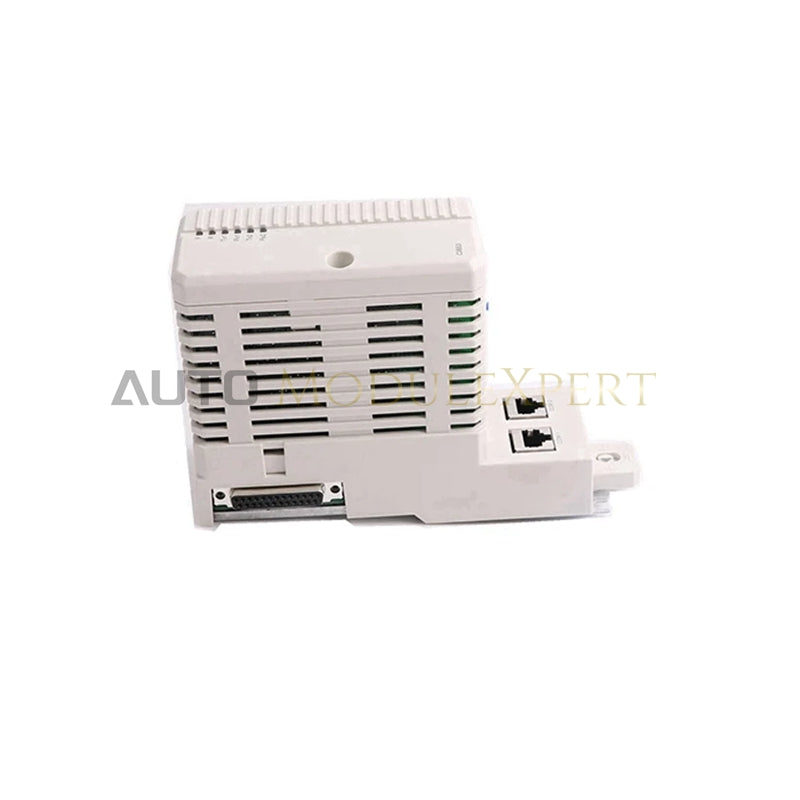

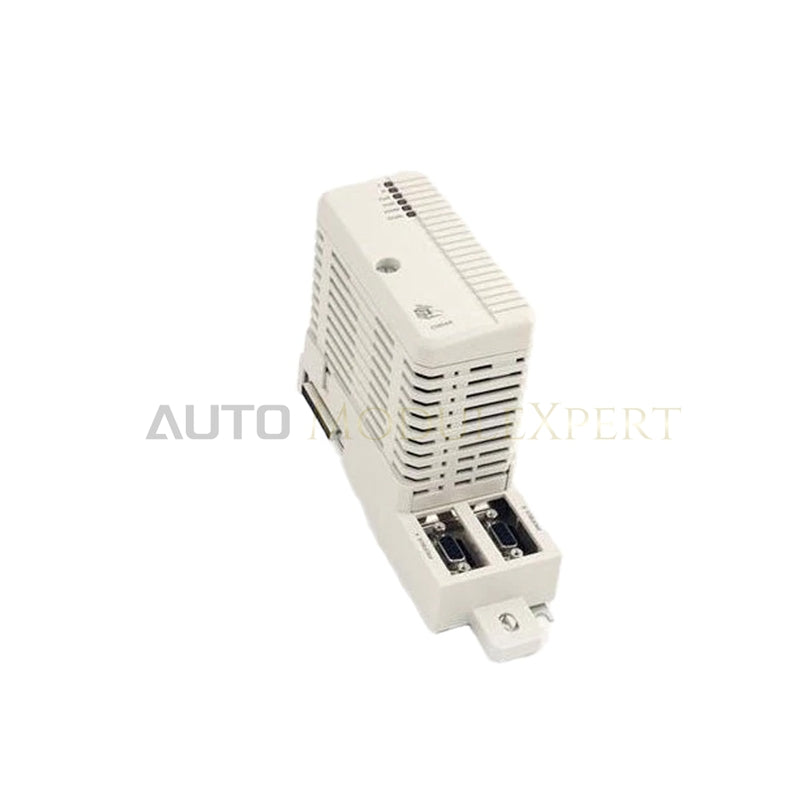

وحدة واجهة الاتصال ABB CI857K01 3BSE018144R1
تعمل ABB CI857K01 3BSE018144R1، المدرجة أيضًا باسم وحدة واجهة الاتصال CI857، كمكوّن مخصص للأجهزة لاتصالات لوحات المفاتيح INSUM وتوجيه بيانات Ethernet ضمن منصات وحدات التحكم AC 800M.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | CI857K01 3BSE018144R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.7 كجم (0.63 كجم للوحدة فقط، بما في ذلك اللوحة الأساسية TP853) |
| الأبعاد | 59 مم عرضًا x 127.5 مم عمقًا x 186 مم ارتفاعًا |
| درجة حرارة التشغيل | من 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | 150 mA عند 24 VDC (يتم تزويدها بالطاقة عبر CEX-Bus) |
| بروتوكول الاتصال | ABB INSUM Ethernet |
| سرعة النقل | 10 ميغابت/ثانية |
| الموصل الفعلي | RJ-45 أنثى (8 سنون) |
| واجهة الناقل | ناقل CEX-Bus للنظام (بحد أقصى 6 وحدات لكل وحدة تحكم AC 800M) |
| الحد الأقصى للأجهزة المدعومة | حتى 128 وحدة تحكم محركات MCU لكل وحدة (بحد أقصى 256 لكل وحدة تحكم) |
| التبديل أثناء التشغيل | مدعوم |
| درجة الحماية | IP20 (EN 60529) |
سرعة اتصال ناقل اللوحة الخلفية وكثافة الإدخال/الإخراج
تتصل الوحدة بتجميعة اللوحة الخلفية لناقل CEX-Bus لإنشاء اتصال عالي السرعة عبر ناقل اللوحة الخلفية ونقل حتمي للإشارات عبر شبكات INSUM. يمكن تركيب ما يصل إلى 6 وحدات CI857 على منصة CEX-Bus واحدة لوحدة تحكم AC 800M، مما يزيد كثافة الإدخال/الإخراج لإدارة ما يصل إلى 128 وحدة تحكم محركات (MCU) لكل وحدة عبر بوابتي INSUM TCP/IP. ويؤدي توجيه الطاقة الداخلي مباشرة من وحدة المعالجة إلى إلغاء الحاجة إلى توصيلات 24 VDC الخارجية، مع الحفاظ على انخفاض تبديد الطاقة أثناء تنفيذ وظائف توزيع الوقت ووضع الطوابع الزمنية في لوحات المفاتيح في الوقت الفعلي.
الأسئلة الشائعة
س: كيف يتم تزويد وحدة CI857 بالطاقة أثناء تشغيلها على ناقل CEX-Bus؟
ج: تستمد الوحدة الطاقة مباشرة من وحدة المعالجة الرئيسية عبر واجهة اللوحة الخلفية لناقل CEX-Bus بتيار يبلغ نحو 150 mA عند 24 VDC، ولا تتطلب أي توصيلات خارجية لمصدر الطاقة.
س: ما حدود السعة لتوصيل وحدات تحكم المحركات (MCU) بوحدة واحدة؟
ج: تدعم وحدة CI857 واحدة ما يصل إلى 128 وحدة MCU وبوابتي INSUM TCP/IP. وعند استخدامها مع وحدات معالجة عالية السعة مثل PM864 أو PM866، تصل سعة النظام الإجمالية إلى 256 وحدة MCU عبر بطاقات واجهة متعددة.
س: هل يمكن استبدال وحدة CI857 أثناء اتصال وحدة تحكم AC 800M بالإنترنت؟
ج: نعم، تدعم وحدة CI857 التبديل أثناء التشغيل على اللوحة الأساسية TP853، مما يتيح استبدال الوحدة أثناء التشغيل دون إيقاف تشغيل اللوحة الخلفية لناقل CEX-Bus أو مقاطعة وحدات الاتصال المجاورة.
إرشادات التركيب الميداني
ثبّت اللوحة الأساسية TP853 (بعرض 60 مم) بإحكام على سكة DIN قبل تمرير وحدة واجهة CI857 على سلسلة موصلات CEX-Bus. تأكد من تعشيق مشبك قفل اللوحة الأساسية بالكامل للتحقق من استمرارية التأريض الوقائي.
وصّل كابل شبكة Ethernet باستخدام موصل RJ-45 ذي 8 سنون مهيأ للاتصال بسرعة 10 ميغابت/ثانية. حافظ على فصل مادي بين كابلات إشارات Ethernet وخطوط طاقة التيار المتردد عالية الجهد للحد من التداخل الكهرومغناطيسي. تأكد من أن تهوية الخزانة تحافظ على درجات حرارة محيطة تتراوح بين 0 و+55 درجة مئوية لضمان تبديد حراري مستقر.
