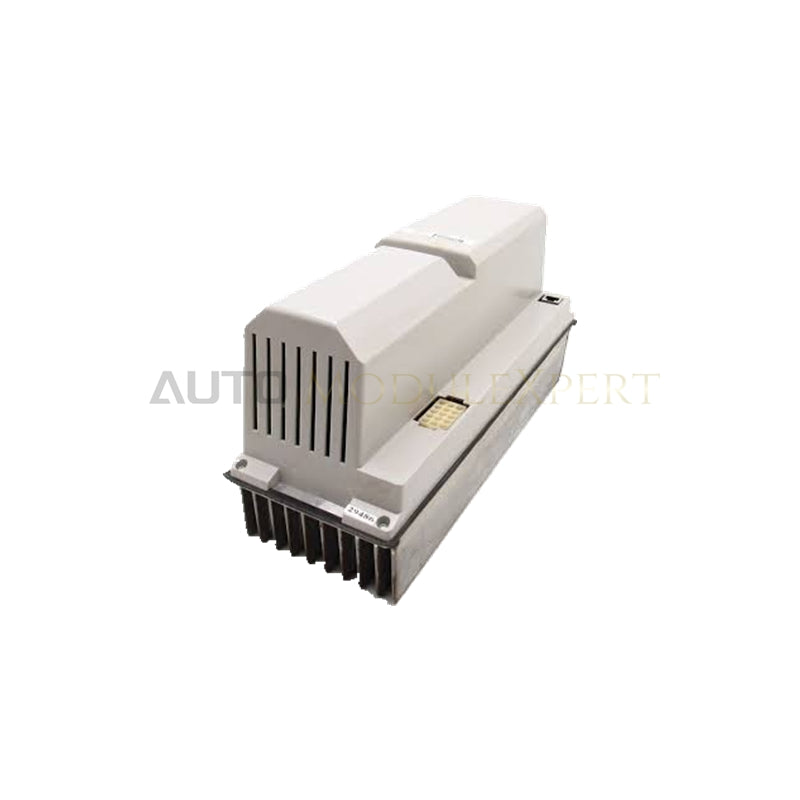

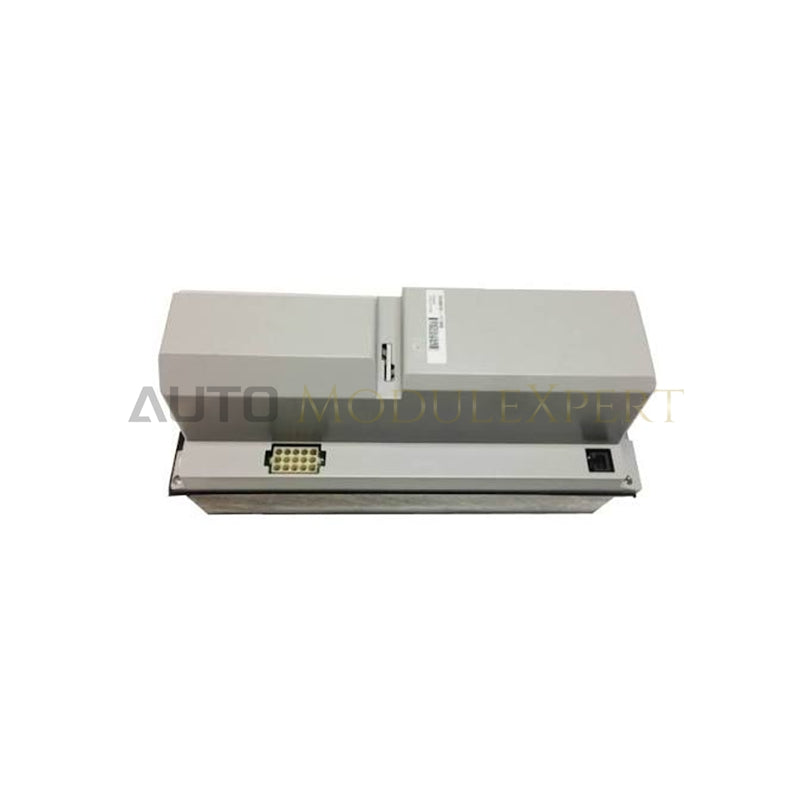

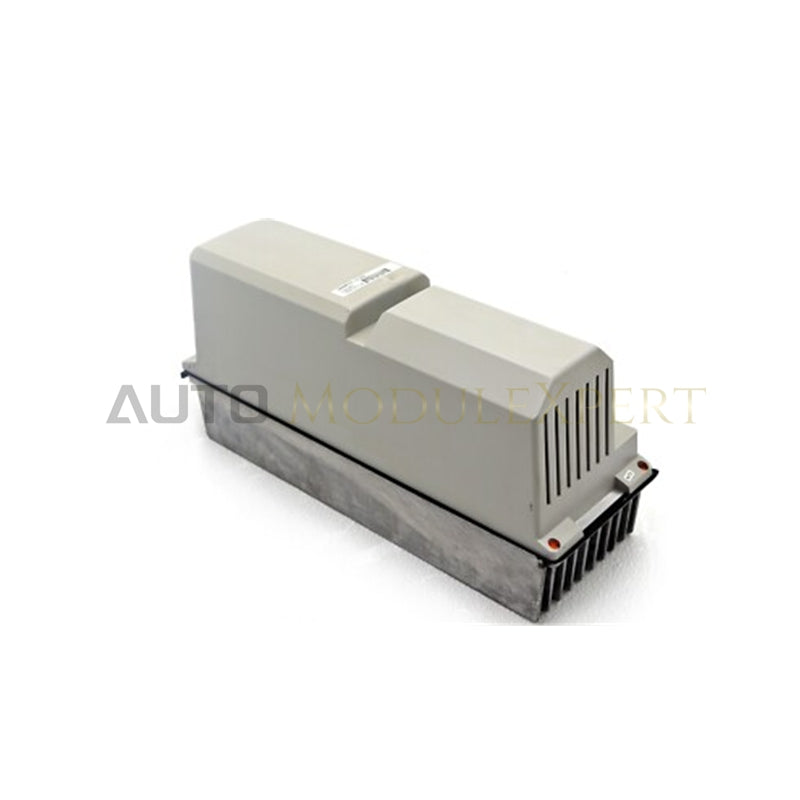

ABB DSQC346C Servo Drive Unit
ABB 3HAB8101-7/11C, həmçinin DSQC346C Servo Drive Unit kimi kataloqda qeyd olunur və ABB S4C, S4C+ və IRC5 robot idarəetmə platformalarında çoxoxlu fırlanma momentinin icrası və sahə siqnallarının real vaxt rejimində yönləndirilməsi üçün xüsusi aparat komponenti kimi fəaliyyət göstərir. Modul 24 VDC enerji təchizatı interfeysində birbaşa idarəetmə konturları yaradaraq mühərrik ötürücü cərəyanının paylanmasını, həmçinin 32 rəqəmsal girişi, 32 rəqəmsal çıxışı, 4 analoq girişi və 4 analoq çıxışı idarə edir.
Aparat xüsusiyyətləri
| Parametr | Xüsusiyyət |
|---|---|
| Model | DSQC346C |
| Brend | ABB |
| Mənşə | İsveçrə / İsveç |
| Çəki | 3.33 kq |
| Ölçülər | 220 mm x 100 mm x 40 mm |
| İşləmə temperaturu | -25-dən +55 dərəcə C-yə qədər |
| Enerji sərfiyyatı | 24 VDC +/-10% |
| Hissə nömrəsi | 3HAB8101-7/11C (Alternativ: 3HAB8108-3) |
| Sistem uyğunluğu | ABB S4C, S4C+, IRC5 kontrollerləri |
| Məhsul tipi | Servo ötürücü blokları |
| Rəqəmsal girişlər | 32 kanal, 24 VDC |
| Rəqəmsal çıxışlar | 32 kanal, 24 VDC, 0.5 A |
| Analoq girişlər | 4 kanal, 0-10 V və ya 4-20 mA |
| Analoq çıxışlar | 4 kanal, 0-10 V və ya 4-20 mA |
| Siqnal cavab müddəti | < 5 ms (S4C/S4C+) / < 2 ms (IRC5) |
| Optik izolyasiya | 1500 V AC |
| Mühafizə dərəcəsi | IP20 |
| Sertifikatlar | CE, UL, IEC 61131-2 |
Yüksək sürətli arxa panel inteqrasiyası və deterministik vaxtlama
ABB DSQC346C daxili prosessorun skan gecikməsi olmadan ox idarəetmə konturlarını və giriş-çıxış status dəyişikliklərini yönləndirmək üçün arxa panel şini üzrə yüksək sürətli rabitədən istifadə edir. S4C, S4C+ və IRC5 kontroller arxitekturaları arasında proqram təminatının flaş uyğunluğu aparat parametrlərinin avtomatik miqyaslandırılmasını və nasazlıqların qeydiyyatını təmin edir. Yüksək giriş-çıxış sıxlığının miqyaslandırılması bütün 64 diskret və 8 analoq nöqtənin eyni vaxtda yenilənməsinə imkan verir və IRC5 şin sistemlərində 2 ms-dən aşağı deterministik icranı təmin edir.
Tez-tez verilən suallar
S: DSQC346C servo ötürücü bloku əsas robot kontrolleri enerji altında olarkən çıxarıla bilərmi?
C: Enerji altında dəyişdirmə dəstəklənmir; modul fiziki olaraq çıxarılmazdan əvvəl əsas enerji paylama xətti tam təcrid edilməli və enerjisizləşdirilməlidir.
S: Blok sahə xətləri üzrə torpaq dövrələrini və siqnal maneələrini necə aradan qaldırır?
C: Aparatdakı optik izolyasiya baryerləri xarici giriş-çıxış terminallarını daxili məntiq sxemlərindən 1500 V AC-yə qədər təcrid edir.
S: Modulu quraşdırarkən korpusla bağlı hansı tələblərə əməl edilməlidir?
C: IP20 mühafizə dərəcəsinə malik olduğuna görə blok ətraf mühitdəki hissəciklərdən və nəmdən qorunmaq üçün IP54 dərəcəli sənaye şkafının daxilində quraşdırılmalıdır.
Sahədə quraşdırma təlimatları
- Enerjinin təcrid edilməsi: Klemens bloklarını qoşmazdan və ya ayırmazdan əvvəl bütün əsas AC enerji xətlərini və robot şkafının 24 VDC idarəetmə enerjisini söndürün.
- Şkafda montaj: Sənaye vibrasiya şəraitinə davam gətirməsi üçün modulu zavod tərəfindən təyin edilmiş montaj nöqtələrindən istifadə edərək şkafın şassı relsinə möhkəm bərkidin.
- Ekranın torpaqlanması: Yüksək tezlikli EMI səs-küyünün qarşısını maksimuma çatdırmaq üçün sahə kabelinin ekranını qısa torpaqlama qayışları ilə birbaşa şkafın torpaqlama şinasına qoşun.
- Naqillərin yönləndirilməsi: Yüksək cərəyanlı mühərrik enerji kabellərini aşağı gərginlikli 0-10 V / 4-20 mA analoq siqnal naqillərindən ayrıca kabel kanallarında ayırın.
