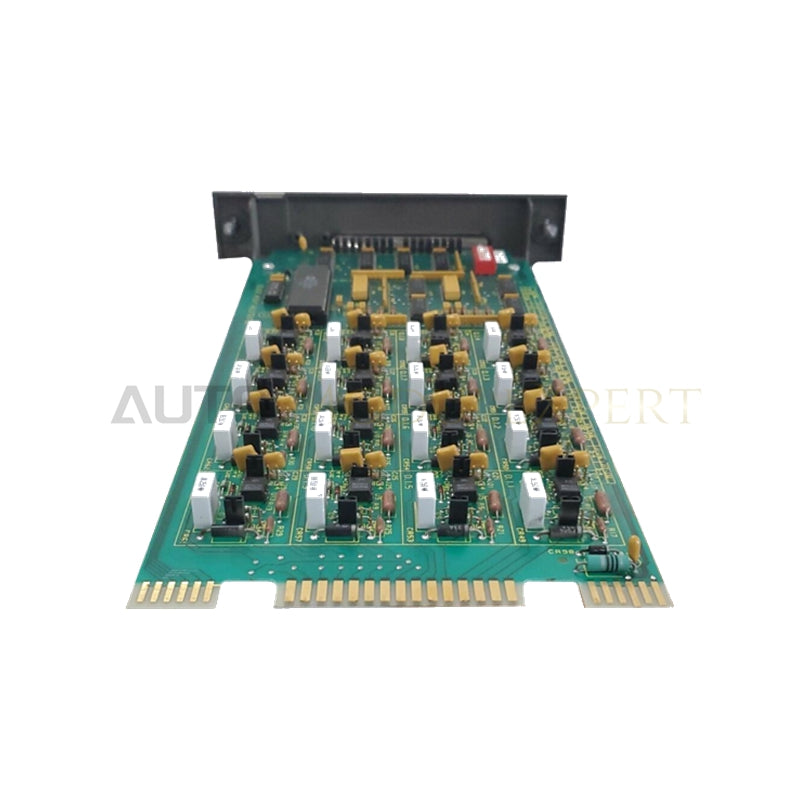

ABB IMDSI15 Rəqəmsal Giriş Modulu
ABB IMDSI15, həmçinin IMDSI15 Rəqəmsal Giriş Modulu kimi kataloqda göstərilir və ABB Bailey INFI 90 və Symphony Plus platformalarında diskret siqnalların qəbulu üçün nəzərdə tutulmuş xüsusi aparat komponenti kimi fəaliyyət göstərir. O, yaxınlıq açarlarından, düymələrdən və köməkçi kontaktlardan ikili sahə vəziyyətlərini müəyyən edir, 24 VDC sahə gərginliyi səviyyələrini arxa panel şini vasitəsilə ötürülən məntiq səviyyəli verilənlərə çevirir.
Sonluq izahı və model matrisi
IMDSI15 modul seriyasına aşağıdakı hissə nömrələri və sistem matrisi seçimləri daxildir:
- IMDSI15: Diskret sensorların monitorinqi üçün standart 16 kanallı rəqəmsal giriş köməkçi modulu.
- IMDSI15R: Redundans dəstəkli rəqəmsal giriş modulu konfiqurasiyası.
- PIMDSI15 / YIMDSI15: Təyin olunmuş altqurğu variantları və zavod əvəzedici modul hissə nömrələri.
Aparat spesifikasiyaları
| Parametr | Spesifikasiya |
|---|---|
| Model | IMDSI15 |
| Brend | ABB |
| Mənşə | İsveçrə |
| Çəki | 0.46 kq |
| Ölçülər | 17.8 x 5.1 x 12.6 sm |
| İşləmə temperaturu | 0-dan +55 dərəcə C-yə qədər |
| Enerji sərfiyyatı | Adətən 3.6 W (150 mA məntiq cərəyanı sərfiyyatı) |
| Qidalanma gərginliyi | 24 VDC (20-30 VDC işləmə diapazonu) |
| Kanalların sayı | 16 müstəqil rəqəmsal giriş kanalı |
| Nominal giriş gərginliyi | 24 VDC |
| Giriş cərəyanı | Hər kanal üçün 7 mA |
| Məntiq hədləri | Məntiq 0: 0-5 VDC; Məntiq 1: 15-30 VDC |
| Yayılma gecikməsi | Adətən 5 ms giriş gecikməsi |
| Optik izolyasiya | Sahə girişləri ilə məntiq şini arasında 500 V RMS izolyasiya |
| Sistem uyğunluğu | INFI 90, Symphony Plus DCS |
Arxa panel şini ilə rabitə və prosesə nəzarət inteqrasiyası

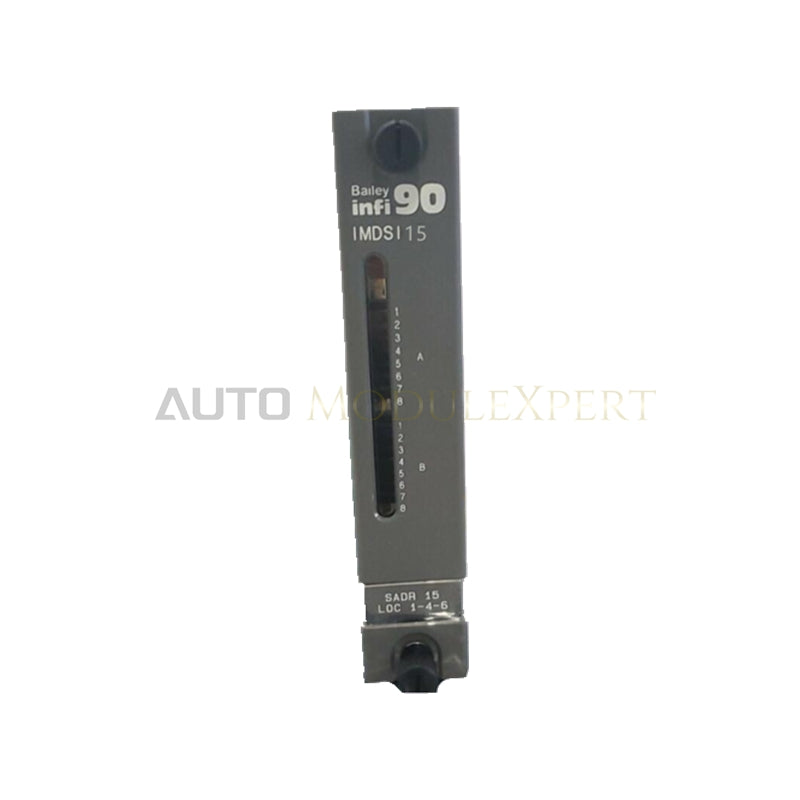

IMDSI15 INFI 90 şassi strukturları üzrə arxa panel şini rabitəsinin sürətini qoruyaraq I/O sıxlığını artırır. 500 V RMS nominal daxili optik izolyasiya elektrik keçidlərini və ümumi rejimli sahə səs-küyünün arxa panel məntiq şinlərinə keçməsinin qarşısını alır. İnteqrasiya olunmuş giriş filtrasiyası yayılma gecikməsini 5 ms ilə məhdudlaşdıraraq sürətli sənaye blokirovkaları üzrə vəziyyətlərin proqnozlaşdırıla bilən aşkarlanmasını təmin edir. Ön paneldəki xüsusi vəziyyət LED-ləri aktiv skan dövrləri zamanı 16 müstəqil giriş kanalının hər biri üçün birbaşa optik təsdiq verir.
Tez-tez verilən suallar
S: IMDSI15 giriş kanallarında məntiqi vəziyyətlərin aşkarlanması üçün gərginlik hədləri hansılardır?
C: 0 VDC ilə 5 VDC arasındakı sahə gərginliyi məntiqi "0" (SÖNÜLÜ vəziyyət), 15 VDC ilə 30 VDC arasındakı giriş gərginliyi isə məntiqi "1" (AKTİV vəziyyət) kimi qeydə alınır. 5-15 VDC diapazonundakı gərginliklər qeyri-müəyyən keçid zolağını ifadə edir.
S: IMDSI15-də sahə giriş dövrələrini işlətmək üçün xarici enerji tələb olunur?
C: Bəli, məntiq sxemləri enerjini arxa panel bağlantısı vasitəsilə alsa da, sahə kontaktları modulun müvafiq sonlandırma qurğusu vasitəsilə qoşulan xarici 24 VDC enerji təchizatı tələb edir ki, sahə açarlarından hər kanal üzrə 7 mA cərəyan keçsin.
Sahədə quraşdırma təlimatları
Quraşdırma və texniki xidmət prosedurları zamanı bu əsas addımlara əməl edin:
- Host şkafının rəfini enerjisizləşdirin və IMDSI15 modulunu INFI 90 Modul Montaj Qurğusunda (MMU) təyin olunmuş yuvasına sürüşdürərək yerləşdirin.
- Kartı möhkəm şəkildə itələyin ki, arxa panel kənar konnektorları rəf çərçivəsi qurğusu ilə tam kilidlənsin.
- Mexaniki şassi torpaqlamasını təmin etmək üçün ön paneldəki yuxarı və aşağı bərkitmə vintlərini sıxın.
- Sahə kontaktlarının naqillərini xüsusi ekranlanmış kabellərdən keçirin və 24 VDC diskret naqilləri yüksək gərginlikli AC enerji keçiricilərindən ayırın.
- Yüksək tezlikli səs-küy müdaxiləsinin qarşısını almaq üçün kabel ekranlarını aşağı impedanslı torpaqlama sıxaclarından istifadə etməklə əsas şkafın torpaqlama şinasına qoşun.
