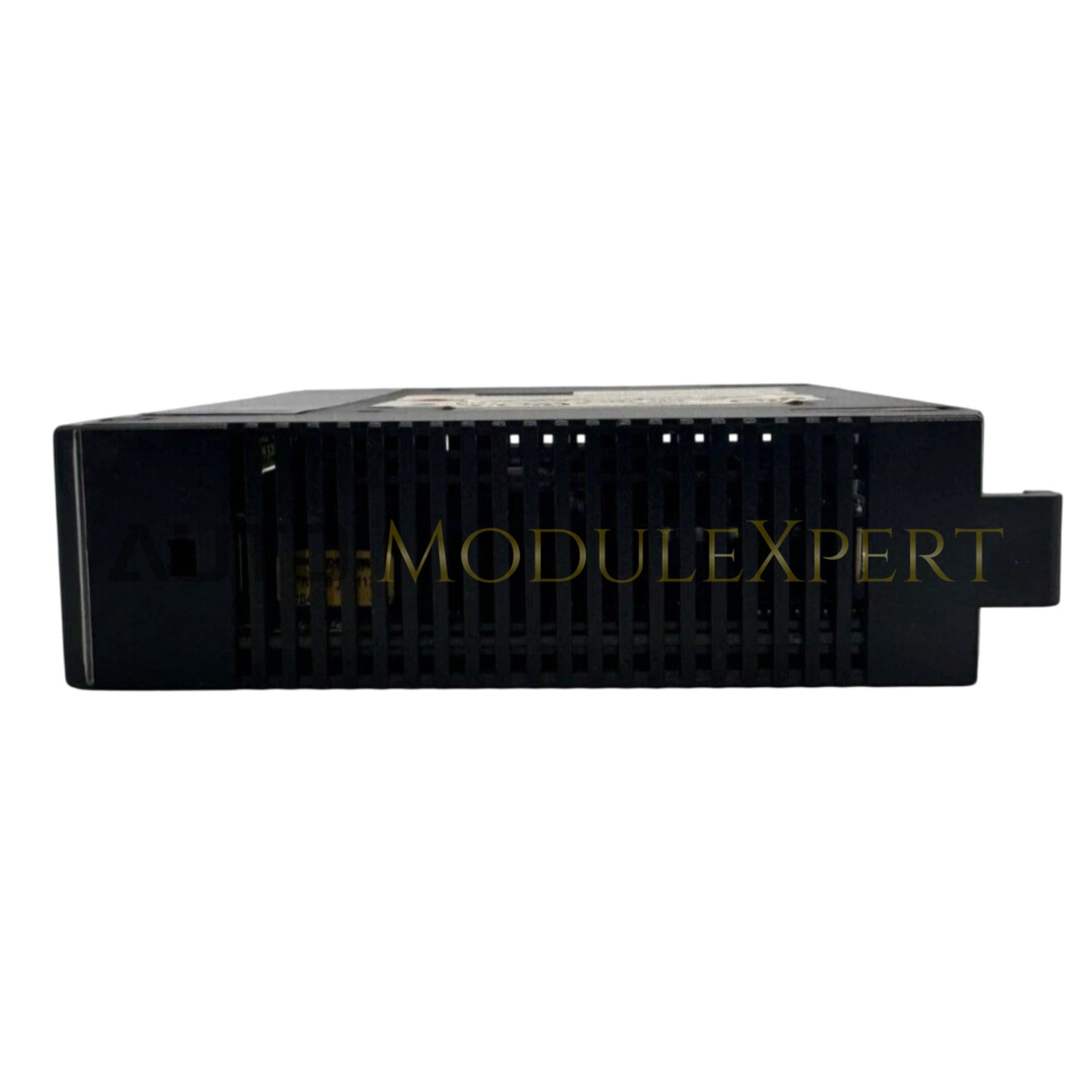

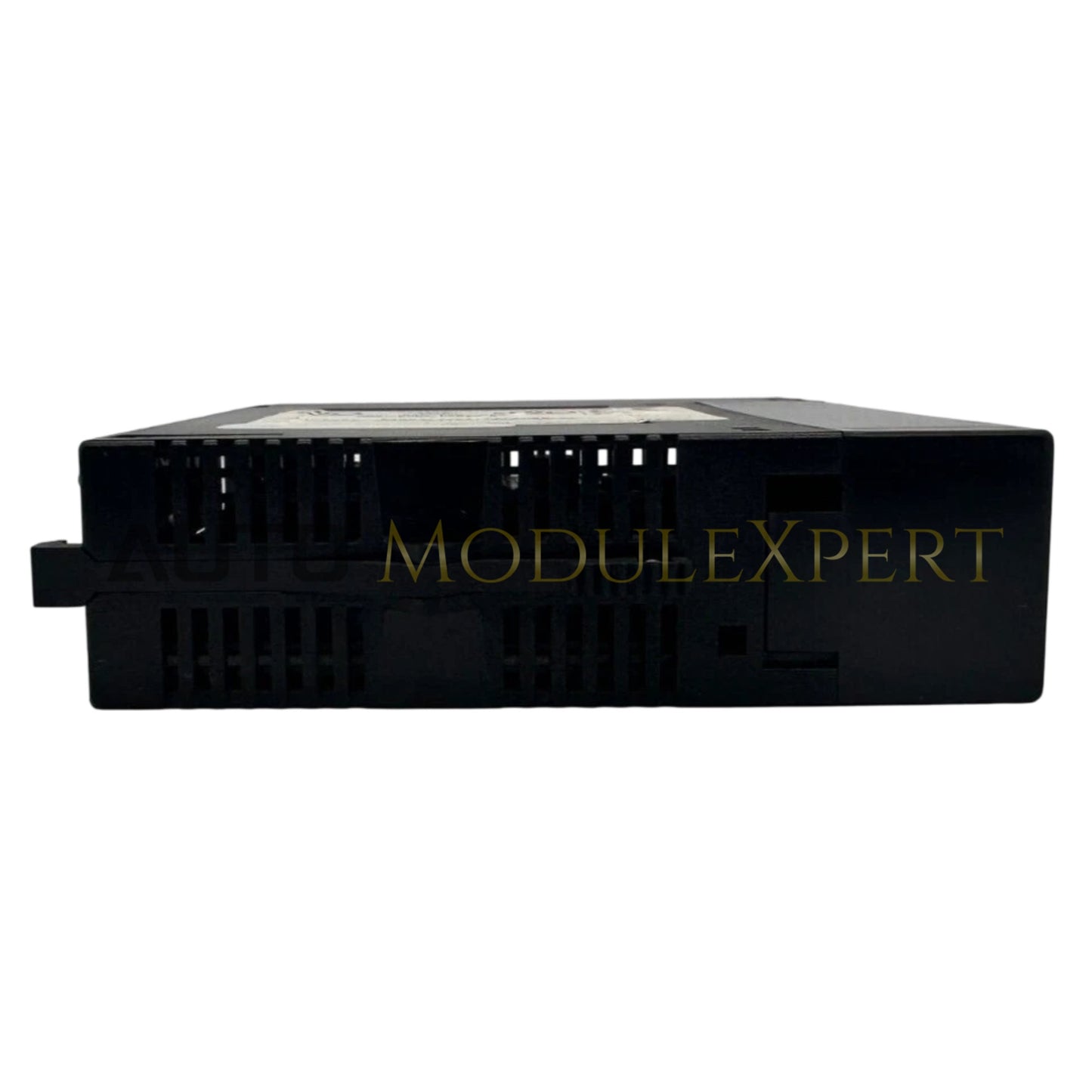

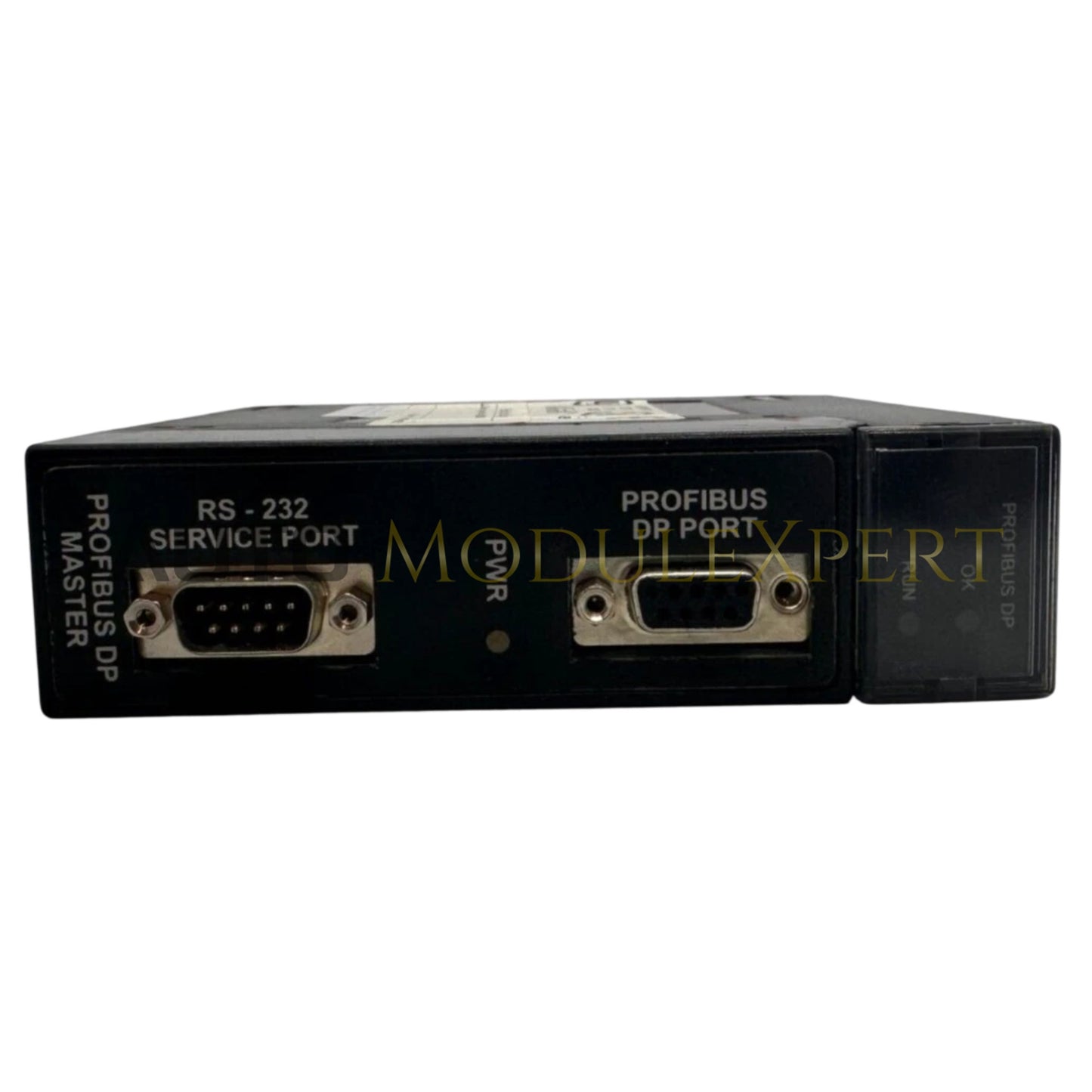

GE Fanuc HE693PBM101F, həmçinin HE693PBM101F Profibus DP Modulu kimi kataloqlanır, Series 90-30 PLC platformalarında yüksək sürətli şəbəkə əlaqəsi və I/O inteqrasiyası üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.

Aparat Spesifikasiyaları

Sənaye Şəbəkə Əlaqəsi və Firmware Uyğunluğu

HE693PBM101F Profibus DP əlaqəsini təmin edir, PLC-nin deterministik fieldbus arxitekturalarında master və ya slave node kimi fəaliyyət göstərməsinə imkan verir. Performans, host CPU ilə firmware flash uyğunluğuna əsaslanır ki, düzgün qeydiyyat xəritələşdirilməsi və protokol yığını icrası təmin olunsun. İstifadəçilər şəbəkə seqmentinin tələblərinə uyğun olaraq avtobus əlaqə sürətini tənzimləməlidirlər, çünki uyğunsuz baud sürətləri və ya düzgün olmayan sonlandırma paket itkilərinə və avtobus giriş səhvlərinə səbəb olacaq. Modul, field cihaz GSD fayllarına uyğun yenilənməli olan Profibus master konfiqurasiya aləti vasitəsilə I/O sıxlığı miqyasını dəstəkləyir.

Tez-tez Verilən Suallar

S: HE693PBM101F aktiv şəbəkə işləməsi zamanı hot-swap dəstəkləyirmi?

C: Xeyr. Modul hot-swap üçün nəzərdə tutulmayıb. Şəbəkə kabelləri və 24 VDC enerji modulu çıxarmaq və ya quraşdırmaqdan əvvəl izolyasiya edilməlidir ki, əlaqə transceiverləri və ya arxa avtobus zədələnməsin.

S: İstifadə olunmayan Profibus seqmentləri necə sonlandırılmalıdır?

C: Profibus DP seqmentləri avtobusun hər iki fiziki ucunda aktiv sonlandırma tələb edir ki, siqnal əksləri qarşısı alınsın. İstifadə olunan avtobus konnektorlarının funksional sonlandırıcı rezistorlarla təchiz olunduğundan və son nöqtələrdə "ON" vəziyyətinə keçirildiyindən əmin olun.

Field Quraşdırma Təlimatları

• Modulu mexaniki sabitliyi təmin etmək və yüksək vibrasiya olan sahələrdə konnektor gərginliyinin qarşısını almaq üçün inteqrasiya olunmuş quraşdırma mexanizmi ilə DIN relsə və ya panel səthinə möhkəm bağlayın.
• 24 VDC enerji təchizatının səs-küy yaradan avadanlıqlardan izolyasiya olunduğuna və daxili məntiq dövrəsini qorumaq üçün düzgün sigortalı olduğuna əmin olun.
• Bütün şəbəkə xətləri üçün standart Profibus sertifikatlı qorunan bükülü cüt kabel istifadə edin; elektromaqnit müdaxiləsini (EMI) azaltmaq üçün yüksək gərginlikli enerji xətlərindən minimum məsafə saxlayın.
• Profibus kabelinin qoruyucusunun idarəetmə qutusuna daxil olan nöqtədə şassi torpağına düzgün sonlandırıldığını təsdiqləyin ki, səs-küy effektiv şəkildə boşalsın.
• Modulu enerji vermədən əvvəl avtobus ünvan açarlarının düzgün təyin olunduğuna əmin olun, çünki ünvan dəyişiklikləri aktiv işləmə zamanı tanınmaya bilər.
