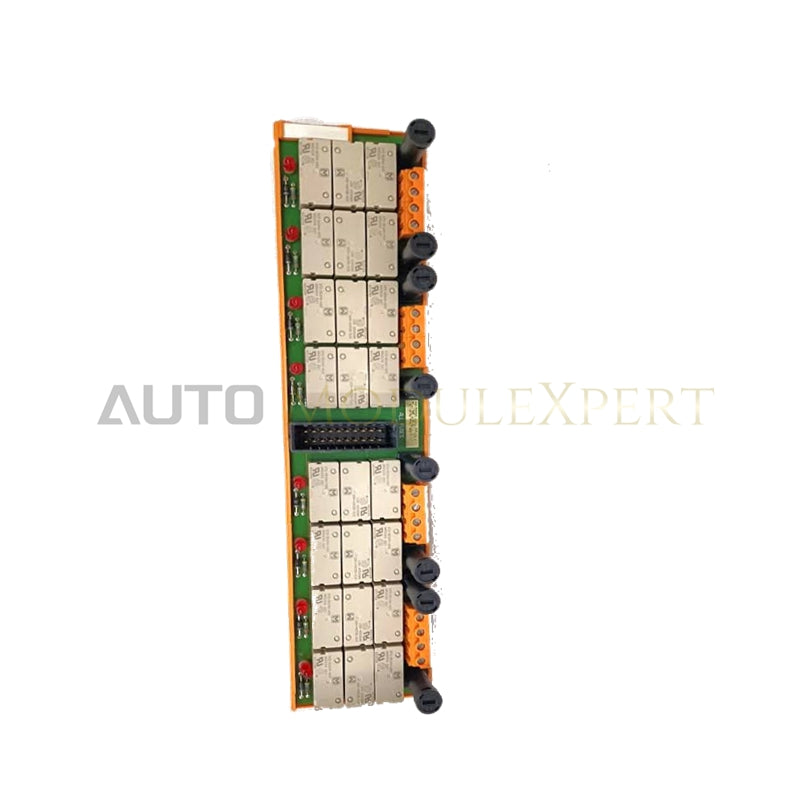

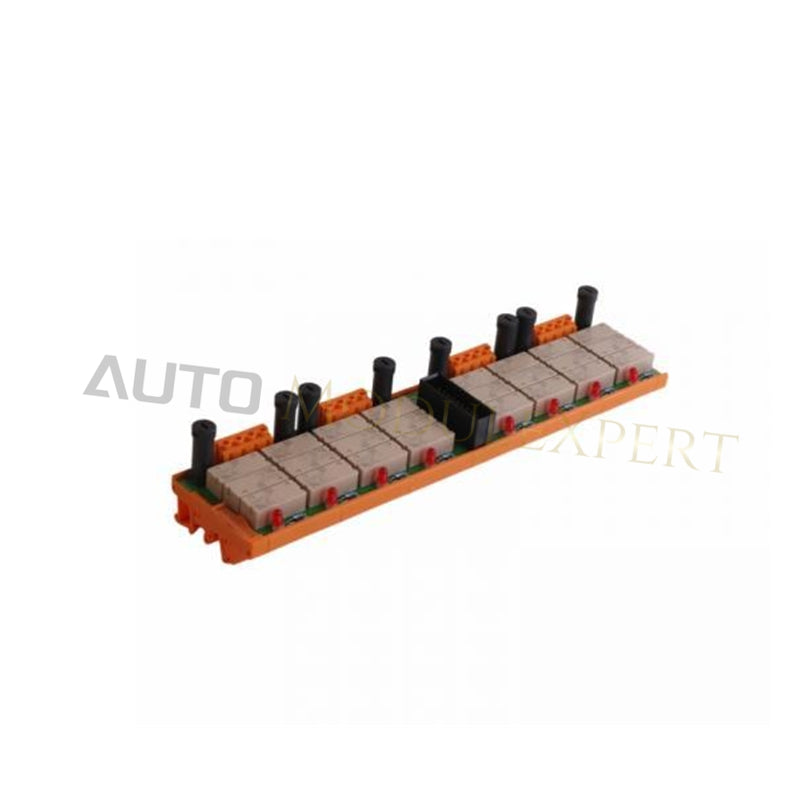

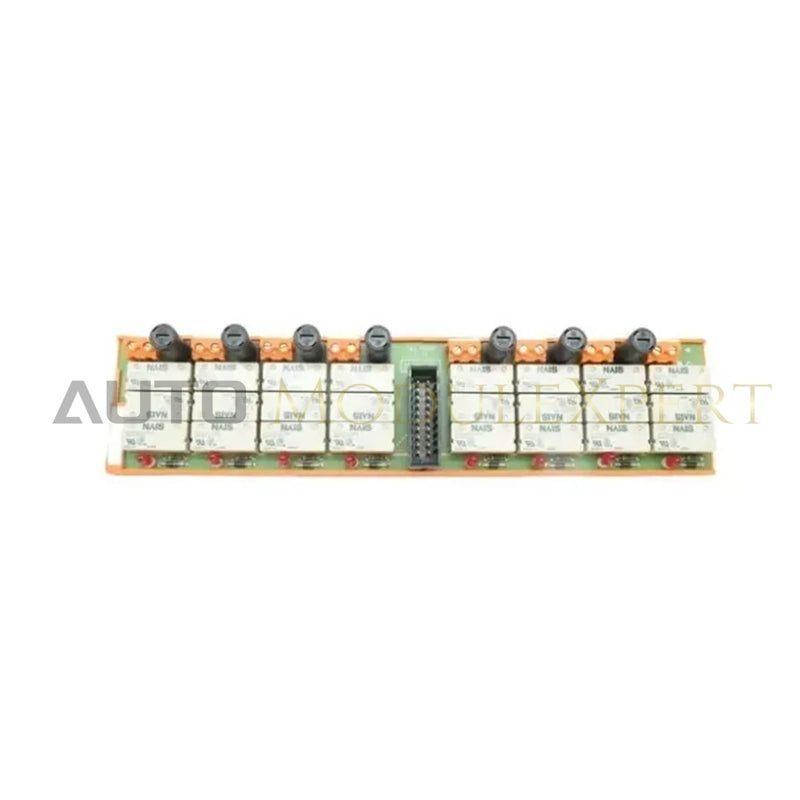

Honeywell FS-TSRO-0824 rəqəmsal çıxış rele FTA
Honeywell FS-TSRO-0824, həmçinin TSRO-0824 rəqəmsal çıxış (rele) sahə qoşulma bloku kimi kataloqda qeyd olunur və Honeywell FSC və Safety Manager platformalarında rele əsaslı kontaktların idarə edilməsi üçün nəzərdə tutulmuş xüsusi aparat komponenti kimi işləyir.
Aparat xüsusiyyətləri
| Parametr | Xüsusiyyət |
|---|---|
| Model | FS-TSRO-0824 |
| Brend | Honeywell |
| Mənşə | ABŞ / Almaniya |
| Çəki | 2 kg |
| Ölçülər | 300 mm x 70 mm x 60 mm |
| İşləmə temperaturu | -20 deg C to +60 deg C |
| Enerji sərfiyyatı | Adətən 24 VDC-də 40 mA (nominal 0.96 W) |
| Çıxış kanalları | 8 rele kontakt çıxışı |
| Nominal giriş gərginliyi | 24 VDC |
| Maksimum giriş gərginliyi | 36 VDC |
| Rele qoşulma gərginliyi | 19.2 VDC |
| Maksimum kommutasiya gərginliyi | 250 VAC / 250 VDC |
| Maksimum kommutasiya yükü | 1250 VA / 150 W |
| Maksimum çıxış cərəyanı | Hər kanal üçün 5 A (qoruyuculu) |
| Minimum çıxış cərəyanı | 5 V-da 1 mA |
| Mühafizə | Hər kanal üçün 5 A-lıq gecikməli qoruyucu (5 x 20 mm) |
Kanallar arası izolyasiya və rele dövrəsinin işləməsi
Sahə qoşulma bloku idarəetmə siqnallarını 8 elektromexaniki rele dövrəsi vasitəsilə yönləndirərək daxili 24 VDC idarəetmə məntiqini izolyasiyalı, yüksək güclü kommutasiya xətlərinə çevirir. İdarəetmə elektronikası ilə sahə rele kontaktları arasındakı qalvanik izolyasiya sistemin arxa lövhə komponentlərini sahə tərəfindəki elektrik keçidlərindən qoruyur. İnteqrasiya olunmuş status LED-ləri vəziyyət dəyişərkən hər kanalın optik yoxlanmasını təmin edir. Hər kanaldakı 5 A-lıq gecikməli qoruyucular həddindən artıq cərəyan hallarının qarşısını alaraq SIL 3 təhlükəsizlik cihazlaşdırılmış funksiyaları üzrə dövrənin bütövlüyünü qoruyur.
Tez-tez verilən suallar
S: Rele kanalları üçün maksimum kommutasiya gərginliyi və yük hədləri nə qədərdir?
C: Hər kanal 250 VAC və ya 250 VDC gərginliyi dəstəkləyir; maksimum kommutasiya gücü yükü 1250 VA (AC) və ya 150 W (DC) təşkil edir.
S: Ayrı-ayrı sahə çıxışlarında qısaqapanma halları necə məhdudlaşdırılır?
C: Hər çıxış kanalında 5 A-lıq gecikməli qoruyucu (5 x 20 mm) quraşdırılıb. Bu qoruyucu qonşu rele dövrələrinə təsir etmədən həddindən artıq cərəyan nasazlıqlarını təcrid edir.
S: FTA-nın fiziki quraşdırılması üçün hansı DIN-rels standartı uyğundur?
C: Modul birbaşa TS32 və ya TS35 x 7.5 mm DIN-relsə quraşdırılır və relsin təxminən 301 mm uzunluğunu tutur.
Sahədə quraşdırma qaydaları
Sahə naqillərini qoşmazdan əvvəl bloku torpaqlanmış korpusun daxilində DIN-relsə etibarlı şəkildə bərkidin. Gələn sahə naqillərinin izolyasiyasını dəqiq 7 mm uzunluqda soyun və kalibrlənmiş, 0.5 Nm fırlanma momentinə qurulmuş dinamometrik vintaçanla onları vintli klemmələrdə bərkidin. Elektromaqnit çarpaz maneələrin qarşısını almaq üçün AC/DC yük kabellərini aşağı gərginlikli məntiq siqnalı naqillərindən ayrı çəkin. Bütün kabellərin ekranlarını əsas panelin torpaqlama şininə qoşun.
