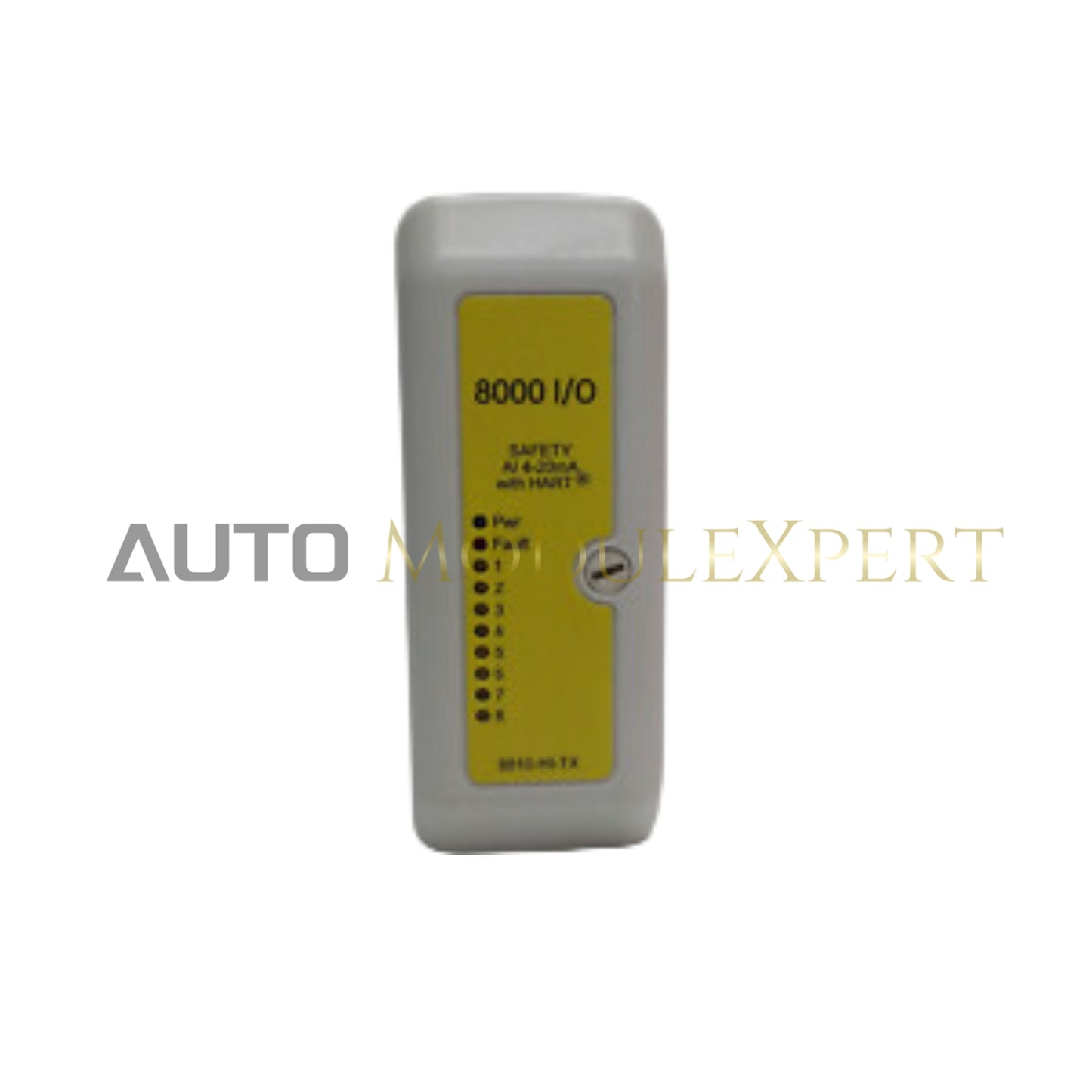

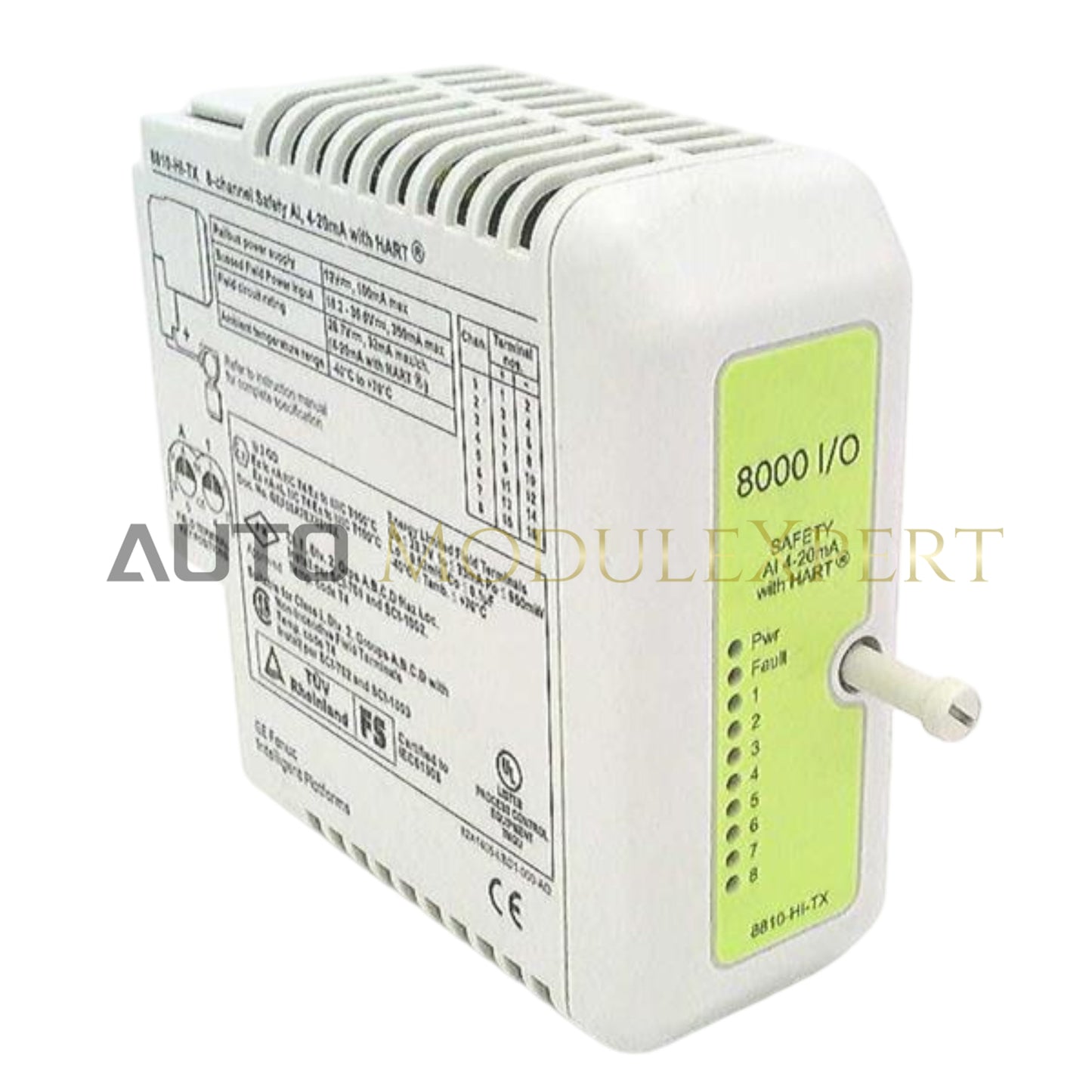

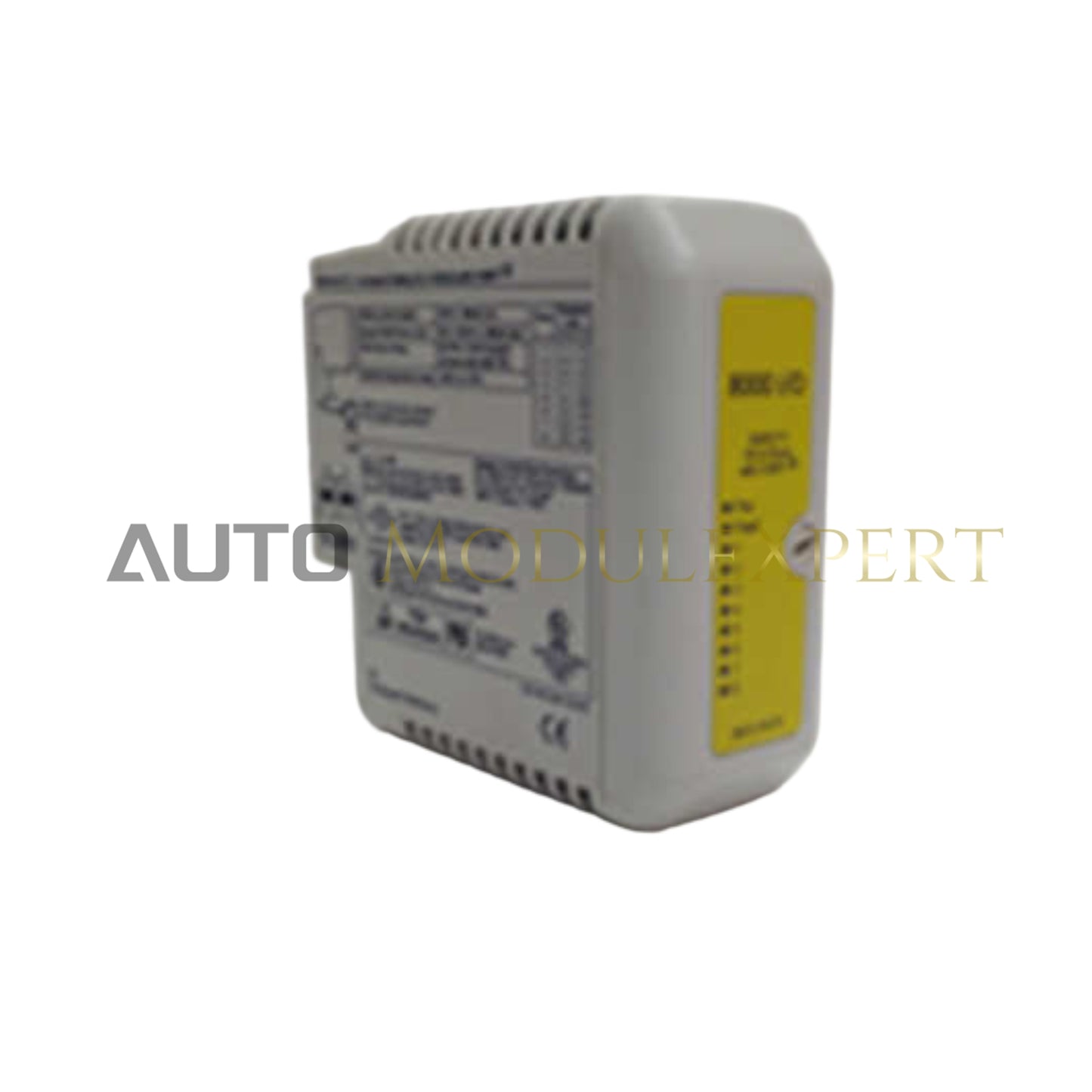

GE 8810-HI-TX, həmçinin 8810-HI-TX Təhlükəsizlik Analoq Giriş Modulu kimi kataloqlanır, FB-8800 Təhlükəsizlik Loqika Həll Edici platformalarında 4-20 mA cərəyan dövrəsi siqnalının əldə olunması üçün xüsusi aparat komponenti kimi fəaliyyət göstərir.

Aparat Texniki Xüsusiyyətləri

Fail-Safe Vəziyyət İcrası və Qalvanik İzolyasiya

8810-HI-TX modulu yüksək bütövlüklü təhlükəsizlik alət sistemləri üçün hazırlanmışdır və daxili diaqnostik xüsusiyyətlərə malikdir ki, fail-safe vəziyyətin icrasını təmin etsin. Hər səkkiz giriş kanalı qalvanik izolyasiya təmin edir, bu da elektrik qüsurlarının təhlükəsizlik arxa planı boyunca yayılmasının qarşısını alır və ümumi rejim keçidləri zamanı dövrənin bütövlüyünü qoruyur. Modul davamlı olaraq dövrədən kənar cərəyan dəyərlərini izləyir və dövrə kəsilməsi və ya siqnal nasazlığı aşkarlandıqda avtomatik olaraq əvvəlcədən təyin olunmuş təhlükəsiz vəziyyətə keçir, FB-8800 nəzarətçisinin təhlükəsizlik söndürmə loqikasını qoruyur.

Tez-tez Verilən Suallar (FAQ)

S: Bu modul təkrarlanan giriş sensoru kimi konfiqurasiya edilə bilərmi?

C: Modul 8-kanallı giriş idarəsini dəstəkləyir. Təkrarlama üçün, FB-8800 təhlükəsizlik konfiqurasiya proqramında müəyyən edilmiş xüsusi təhlükəsizlik loqika tələblərinə əsasən, bir neçə modul paralel və ya ardıcıl konfiqurasiyada istifadə oluna bilər.

S: Optimal performans üçün tələb olunan cərəyan dövrəsi müqaviməti nə qədərdir?

C: Giriş sxemi standart 4-20 mA dövrə impedansına uyğun hazırlanıb. Dəqiq cərəyan ölçümünü təmin etmək üçün xarici dövrə yükünün FB-8800 arxa plan enerji təchizatı üçün müəyyən edilmiş gərginlik düşümü limitlərini aşmamasına diqqət yetirin.

Sahə Quraşdırma Təlimatları

1. 8810-HI-TX modulunu şassiyə quraşdırmazdan əvvəl FB-8800 təhlükəsizlik loqika həll edicisinin enerjisiz olduğundan əmin olun ki, arxa plan konnektorunda elektrik qığılcımı yaranmasın.
2. 4-20 mA giriş siqnallarını qorunan, bükülmüş cüt naqillərlə terminasiya edin. Qoruyucu yalnız təhlükəsizlik baryeri və ya paylama nöqtəsində torpaqlanmalıdır ki, səs-küyün ötürülməsi azaldılsın.
3. Modulun tam şəkildə rəfə yerləşdirildiyindən əmin olun. Boş bağlantılar siqnal dalğalanmalarına səbəb ola bilər ki, bu da təhlükəsizlik həll edici tərəfindən dövrədən kənar qüsur kimi qəbul edilə bilər.
4. Siqnal naqillərini yüksək gərginlikli enerji kanallarından ən azı 200 mm məsafədə saxlayın ki, elektromaqnit uyğunluğu (EMC) standartları təmin edilsin.
5. Quraşdırmadan sonra dövrə yoxlaması aparın ki, 4 mA və 20 mA siqnallarının təhlükəsizlik həll edici loqikası tərəfindən düzgün qəbul edildiyinə əmin olasınız.
